DH-1型一次重合閘繼電器產品詳細說明：

1 用途
用于輸電線路上實現三相一次重合閘的控制回路中。

2 結構概述
該繼電器由一臺時間繼電器(DS-112C型，作為時間元件JS)，一臺電碼繼電器(作為中間元件JZ)，及電阻，電容元件組成。它們被固定在絕緣的安裝板上，安裝板又被固定在金屬的底座上，裝有金屬的外殼，它通過螺桿被緊固在底座上，在外殼與底座之間輔有隔塵墊，保證密封，在金屬外殼上部鑲有玻璃，從外面可以檢查裝置的動作情況。
繼電器可以采用板前接線，也可以采用板后接線。
繼電器內部接線圖示圖1。



圖1 DH-1型繼電器的內部接線圖(背視)

3 技術數據
3.1 繼電器的額定電壓為DCll0V，220V。
3.2 繼電器的額定電流(中間元件電流繞組JZ(1)的額定保持電流)為0.25A；0.5A；1A；2A；4A。
3.3 在額定電壓下，當環境溫度為20±5℃，相對濕度不大于70％時，電容器充電到中間元件作所必需的電壓的時間(一次重合閘間隔時間)在15s-25s范圍內。
3.4 在70％額定電壓下，當環境溫度為20±5℃，相對濕度不大于70％時，繼電器應保證可靠動作，此時電容器充電到使中間元件動作所必需的電壓的時間，允許延長到2min。
3.5 當中間元件電壓繞組沒有電壓，電流繞組流過額定電流時，銜鐵保持在吸合位置。
3.6 繼電器在額定電壓下中間元件的觸點JZl與JZ(I)串聯后，應保證能接通額定電流8倍(不大于8A)的電流歷時5s，此后在觸點上不應有熔化和粘接的痕跡。
3.7 在額定電壓下，中間元件電流繞組JZ(1)的功率消耗應不大于1.35W。
3.8 時間元件的延時調整范圍為0.25s～3.5s。
3.9 時間元件的線圈串聯附加電阻后應能長期經受110％額定電壓。
3.10 介質強度：繼電器各電路對外露非帶電金屬部分之間應耐受電壓2kV,交流50Hz歷時lmin試驗而無擊穿或閃絡。
3.11 裝置的重量不超過5kg。
3.12 外形尺寸及開孔尺寸圖見圖2、圖3。

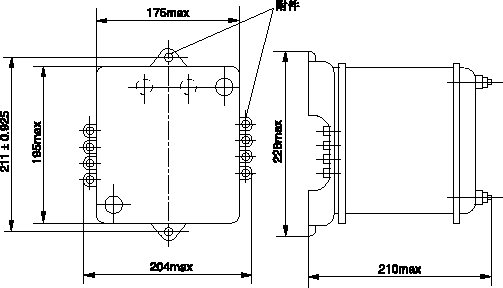

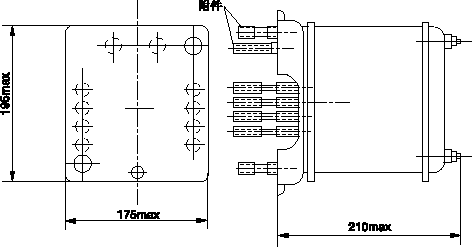

圖2 DH-1繼電器外形尺寸


圖三 DH-1型繼電器開孔尺寸

3.13 繼電器內各元件參數由表1給出。

接線圖 代 號	名 稱			額 定 電 壓		備注
				110V	220V
ZJ(1) ZJ(V)	中 間 元 件	額 定 電 流 (A)	0.25	Wl=1200匝 W2=8000匝 Φ=0.35，R=12.3ΩΦ=0.12，R=900Ω	Wl=1200匝 W2=12600匝 Φ=0.35，R=12.3ΩΦ=0.1，R=2100Ω	W1為 JZ(1) 的匝數 　 W2為 Jz(V) 的匝數
			0.5	Wl=600匝 W2=8000匝 Φ=0.49，R=3.2Ω Φ=0.12，R=900Ω	Wl=600匝 W2=12600匝 Φ=0.49，R=3.2ΩΦ=0.1，R=2100Ω
			1	Wl=300匝 W2=8000匝 Φ=0.69，R=0．8ΩΦ=0.12，R=900Ω	Wl=300匝 W2=12600匝 Φ=0.69，R=0．8ΩΦ=0.1，R=2100Ω
			2.5	Wl=300匝 W2=8000匝 Φ=1，R=0.2Ω Φ=0.12，R=900Ω	Wl=120匝 W2=12600匝 Φ=1，R=0.2Ω Φ=0．1，R=2100Ω
			4	W1=75匝 W2=8000匝 Φ=1.32，R=0.05ΩΦ=0.12，R=900Ω	W1=75匝 W2=12600匝 Φ=1.32，R=0.05ΩΦ=0.1，R=2100Ω
JS C 4R 5R 6R 17R	時間元件 電容器 電阻 電阻 電阻 電阻			W=9800匝 Φ=0.2，R=450Ω CZM—L—250-10uf RT-0.5—2.2MΩ RXY-20—1KΩ RXY-15—500Ω RXY—20-1KΩ	W=17600匝 Φ=0.13，R=1930Ω CZM—L-630—4uf RT-0.5-6.8MΩ RXY-20—4KΩ RXY-15-500Ω RXY-20-3KΩ	兩只 并聯 兩只 并聯

斷路器合閘接觸器線圈的額定電流（A）	0.3-0.6	0.6-1.2	1.2-3	3-7.5
繼電器的額定電流（A）	0.25	0.5	1	2.5

4 訂貨須知
訂貨時應注明
4.1 繼電器的名稱和型號。
4.2 操作電路的額定電壓，中間元件電流繞組JZ(I)的額定電流。
4.3 接線方式(前面或后面)。
當選擇裝置的規范時，中間元件電流繞組JZ(I)的額定電流應小于斷路器合閘接觸器線圈的額定電流。具體可按表2選擇。
