JCH-2系列靜態重合閘繼電器產品詳細說明：

用途：
JCH-2系列靜態重合閘繼電器用于輸電線路中與繼電保護裝置配合，實現三相一次重合閘。
特點：
2.1 采用數字集成電路構成的靜態型繼電器。
2.2 采用晶體振蕩時間回路，延時動作時間誤差小，一致性好。
2.3 一次重合閘的準備時間不采用常規的電容充電回路，改用脈沖計時回路，因此準備動作的時間恒定為20s（內部可調整為10s、20s、24s三檔，產品出廠時調整為20s），不受電壓變化和環境溫度的影響，提高了動作可靠性。
2.4 采用小型帶電流自保持的出口繼電器，不采用機械式時間機構和大體積的充電電容、電阻，因此繼電器體積小，重量輕。

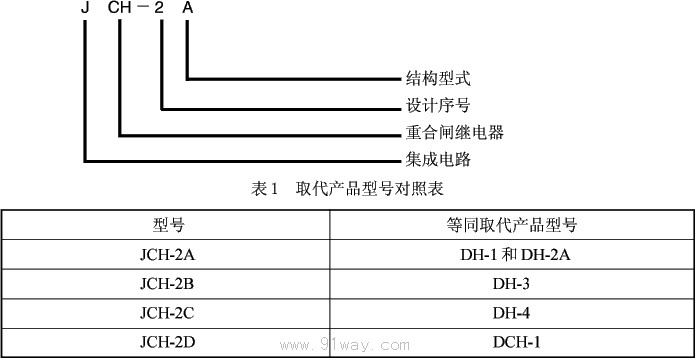

JCH-2系列靜態重合閘繼電器型號名稱：
繼電器等同取代老產品，型號對照表見表1
注：如果出口繼電器采用大容量的中間繼電器，則定貨時注明。



工作原理：

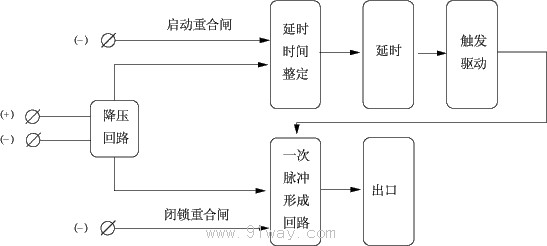

原理框圖如圖1所示：
繼電器采用進口CMOS數字和邏輯集成電路。當繼電器合上直流電源時，一次脈沖形成回路開始計時，達到20s后，準備燈亮，重合閘準備結束，允許重合閘。若輸電線路處于正常情況下，繼電器一直處于上述準備動作狀態。當輸電線路發生故障，斷路器跳閘時，將啟動重合閘，經過延時整定后，觸發驅動出口繼電器動作，同時其電流保持回路一直保持到斷路器合閘以后。與此同時，一次脈沖形成回路清零。如果輸電線路是暫時性故障，則斷路器合閘成功后，一次脈沖形成回路重新計時，繼電器重新處于準備動作狀態。如輸電線路存在永久性故障，此時重合閘不成功，斷路器第二次跳閘，但是這一段時間遠遠小于一次脈沖形成回路20s計時時間，因此繼電器保證不動作。
繼電器可通過閉鎖端子外部閉鎖繼電器，禁止重合閘，此時繼電器準備燈不亮。



使用方法：
6.1 繼電器合上直流電源等20s后,準備指示燈亮,繼電器處于正常工作狀態。
6.2 重合閘動作延時整定采用兩位8421碼數字撥盤開關，時間整定的公式為t=0.1×MN(s)。
6.3 JCH-2C型重合閘繼電器面板上有兩組兩位數字開關,上部一組數字開關整定重合閘延時時間(J3),下部一組數字開關整定J繼電器延時時間(J2、J4), 時間整定的公式為t=0.1×MN(s)。

主要技術參數：
8.1 直流額定電壓: 48V、110V、220V。
8.2 合閘電流: 0.5A、1A、2A、5A。
8.3 延時范圍: 0.1～９.9s，級差0.1s。
8.4 一次重合閘間隔時間為20s±0.05s。
8.5 在額定條件下，在延時范圍內的任一點，延時誤差絕對值不大于(0.1%+10ms),延時一致性絕對值不大于(0.1%+10ms)。
8.6 功率消耗不大于5W。
8.7 介質強度
繼電器各電路與外露的非導電金屬及外殼之間應能承受有效值2Kv、50Hz交流電壓歷時1min試驗，應無絕緣擊穿或閃絡現象。
8.8 觸點斷開容量
在電流不大于2A,電壓不大于250V的條件下,對外輸出觸點能斷開時間常數為5ms±0.75ms的直流有感負荷50W。
8.9 工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣和有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
c) 使用地點應具有防御雨、雪、風、沙的設施；
d) 使用地點不允許超過1.5mT的外磁感應強度。
8.10 電氣抗干擾繼電器應符合GB7261和GB6261《靜態繼電器及保護裝置的電氣抗干擾試驗》。

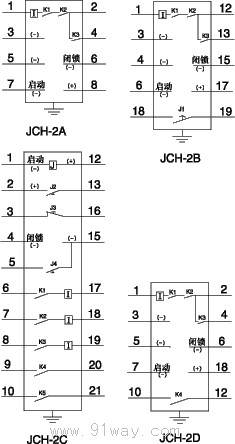

JCH-2系列靜態重合閘繼電器背后接線圖：




繼電器外形尺寸及開孔尺寸：
JCH-2A型繼電器采用上繼凸出式固定結構，其外形尺寸及安裝開孔尺寸見附錄圖1；
JCH-2B型繼電器采用阿繼凸出式插拔結構（代號JK-3），其外形尺寸及安裝開孔尺寸見附錄圖2；
JCH-2C型繼電器采用阿繼凸出式插拔結構（代號JK-3），其外形尺寸及安裝開孔尺寸見附錄圖2；
JCH-2D型繼電器采用許繼嵌入式插拔結構（代號A32K），其外形尺寸及安裝開孔尺寸見附錄圖3。

訂貨需知：
9.1 產品型號、名稱；
9.2 額定電壓、合閘電流；
9.3 訂購數量；
9.4 如有特殊需求請注明。
