JFY-11,12,13型負序電壓繼電器產品詳細說明：

JFY-11、12、13負序電壓繼電器用于發電機和變壓器的繼電保護線路中，作為電壓閉鎖元件，以反應不對稱短路時電壓的負序分量。

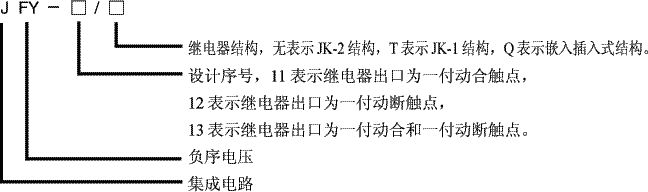

繼電器型號名稱：



工作原理：
繼電器用撥輪開關整定，方便直觀。其原理框圖如下(見圖1):



使用方法：
用戶根據繼電器面板上提供的背面接線圖(即圖2)和原理框圖可以很方便地掌握繼電器的使用方法。
在1和9端子通入直流電源后面板上用于指示電源的綠色發光二極管發光。繼電器的動作值由面板上的撥輪開關整定，加入負序電壓，撥盤上的整定值即為負序電壓動作值，整定范圍為3-15V。繼電器動作后面板上紅色發光二極管發光。

主要技術參數：
7.1 額定值
a) 交流電壓額定值:100V，50Hz。
b) 輔助直流電壓額定值:48V，110V，220V。
7.2 輔助直流電壓工作范圍
110V、220V時為(80%－110%)額定值；
48V時為(90%－110%)額定值。
7.3 動作電壓整定值負序線電壓整定值范圍: 3V-15V，級差0.1V。
7.4 動作電壓整定誤差在基準條件下，電壓整定誤差不超過5%，動作一致性不大于5%。
7.5 動作時間2倍整定值時，繼電器動作時間不大于15ms。
7.6 返回系數繼電器的返回系數不小于0.9。
7.7 功率消耗
7.7.1 交流回路在額定電壓下，交流電壓回路的功耗消耗不大于1VA/相。
7.7.2 直流回路在額定電壓下，直流回路的功耗消耗不大于表1之規定。
7.8 觸點斷開容量
a)直流電路:
在電流不大于2A，電壓不大于250V的條件下，對輸出觸點能斷開時間常數為5ms±0.75ms的直流有感負荷50W ；
b) 交流電路: 在電流不大于1A，電壓不大于250V的條件下，對輸出觸點能斷開功率因數coso為0.4±0.1的電路負荷250VA。
7.9 介質強度
繼電器各導電路對外露的非帶電金屬部分及外殼之間，輸入電路對觸點之間，以及不同回路之間應能承受2kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。
7.10 工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣和有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
c) 使用地點應具有防御雨、雪、風、沙的設施；
d) 使用地點不允許超過1.5mT的外磁感應強度。
7.11 電氣抗干擾
繼電器應符合GB7261和GB6261《靜態繼電器急保護裝置的電氣抗干擾試驗》。

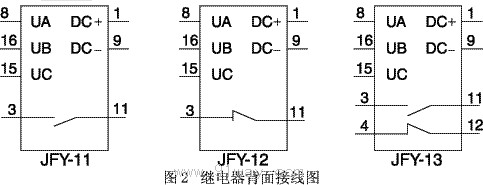

繼電器背后接線圖：




繼電器外形尺寸及開孔尺寸：
繼電器為靜態型原理，凸出式插撥結構。其外形尺寸及安裝尺寸JK-2見通用型結構系統中的附圖4，JK-1見通用型結構系統中的附圖3，嵌入插入式結構見通用結構系統中附圖7。

訂貨需知：
8.1 產品型號、名稱、結構形式等。
8.2 訂購數量。
8.3 輔助電源電壓等級。
