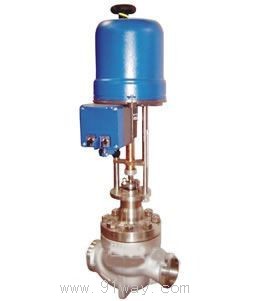

TCB籠式調節閥產品詳細說明：

TCB籠式調節閥是一種改進型壓力平衡式調節閥，該閥套筒上裝有高性能的密封環，有效提高泄露等級，閥內流體通道呈S流體線型，還設有一個改善套筒周圍流體平穩流動的導向翼，優點是壓降損失小，流量大，可調范圍廣。

TCB籠式調節閥詳細資料：

概述：

閥　體

型式：直通雙座鑄造球型閥
公稱通徑：20、25、40、50、65、80、100mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：單座套筒式柱塞型閥芯
流量特性：等百分比特性（%）和線性特性（L）,參考流量特性曲線圖
套筒形式：分離式套筒
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構

型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

TCB籠式調節閥性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
　　　軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
　　　不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
　　　不帶定位器：小于全行程的±5%

注：采用標準的V型聚四氟乙烯填料

可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

公稱通徑（mm）		40	50	65	80	100
閥座直徑（mm）		40	50	65	80	100
額定Cv值	等百分比特性	36	60	100	140	220
	線性特性	40	75	110	150	240
額定行程（mm）		25	38

公稱通徑	A
	ANSI 125 FF ANSI 150 RF JIS 10K FF RF PN1.6	JIS 16K RF	ANSI 300 RF JIS 20K RF JIS 30K RF PN4.0	ANSI 600RF JIS 40K RF PN6.4	JIS 16K 溝槽型 嵌入型	JIS 20 溝槽型 嵌入型	JIS 30K 溝槽型 嵌入型	JIS 40K 溝槽型 嵌入型
40	222	231	235	251	235	236	248	251
50	254	263	267	286	265	267	276	286
65	276	288	292	311	290	292	303	311
80	298	313	317	337	310	317	326	337
100	352	364	368	394	360	368	379	394

公稱通徑	A
	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	ANSI 300 LG	ANSI 600 LG	ANSI 150 SW、BW	ANSI 150、600 SW、BW
40	235	248	251	244	248	251	251
50	267	283	289	276	283	286	286
65	289	308	314	302	308	311	311
80	311	333	340	327	333	337	337
100	365	384	397	378	391	394	394

注：法蘭距符合IEC534-3標準。

外形尺寸 mm

公稱通徑	執行機構	H				C	φB	E
		常溫型（P）	伸長Ⅰ型（E1）	伸長Ⅱ型（E2I）	伸長Ⅱ型（E2W）
40	LHA1D、R	425	590	705	945	230	218	70
	LHA2D、R	500	665	780	1020	281	267
	LHA3D、R	590	760	875	1140	363	350
50	LHA1D、R	425	595	710	950	230	218	80
	LHA2D、R	500	670	7851025	281	267
	LHA3D、R	595	765	875	1140	363	350
65	LHA2D、R	575	745/755	880	1130	281	267	88
	LHA3D、R	630	800/810	930	1180	363	350
	LHA4D、R	865	1035/1045	1165	1495	520	470
80	LHA2D、R	580	755/765	900	1135	281	267	98
	LHA3D、R	635	810/820	955	1190	363	350
	LHA4D、R	870	1045/1055	1190	1505	520	470
100	LHA2D、R	610	810/870	915	1150	281	267	113
	LHA3D、R	660	860/870	1020	1205	363	350
	LHA4D、R	890	1100/1110	1255	1520	520	470
	LVA5R	1420	1635	1820	2050	-	620
	LVA6R	1160	1375	1560	1790	-	445

注：1、表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
2、伸長型H欄尺寸，左邊數字為JIS 10K和ANSI 125、150的閥，右邊數字為JIS 16K和ANSI 300以上的閥。

重　量 Kg

公稱通徑	執行機構	法蘭連接												焊接連接
		ANSI 125、150 JIS 10K				ANSI 300 JIS 16、20、30K				ANSI 600 JIS 40K				ANSI 150、300、600 JIS 10、16、20、30K
		P	E1	E2I	E2W	P	E1	E2I	E2W	P	E1	E2I	E2W	P	E1	E2I	E2W
40	LHA1D、R	24	27	30	32	29	32	35	37	37	40	43	45	29	32	35	37
	LHA2D、R	31	34	37	39	36	39	42	44	44	47	50	52	36	39	42	44
	LHA3D、R	43	46	49	51	48	51	54	56	56	59	62	64	48	51	54	56
50	LHA1D、R	30	33	36	38	35	38	41	43	40	43	46	48	35	38	41	43
	LHA2D、R	37	40	43	45	42	45	48	50	47	50	43	55	42	45	48	50
	LHA3D、R	49	52	55	57	54	57	60	62	59	62	65	67	54	57	60	62
65	LHA2D、R	43	47	51	53	48	52	56	58	65	69	73	75	48	52	56	58
	LHA3D、R	5 5	59	63	65	60	64	68	70	77	81	85	87	60	64	68	70
	LHA4D、R	86	90	9 4	96	91	95	99	101	108	112	116	118	91	95	99	101
80	LHA2D、R	53	59	65	68	63	69	75	78	85	91	97	100	63	69	75	78
	LHA3D、R	65	71	77	80	75	81	87	90	97	103	109	112	75	81	87	90
	LHA4D、R	96	102	108	111	106	112	118	121	128	134	140	143	106	112	118	121
100	LHA2D、R	63	73	78	81	78	88	93	96	113	123	128	131	75	85	90	93
	LHA3D、R	75	85	90	93	90	100	105	108	125	135	140	143	87	97	102	105
	LHA4D、R	106	116	121	124	121	131	136	139	156	166	171	174	118	128	133	136
	LVA5R	233	243	248	251	248	258	263	266	283	293	298	301	245	255	260	263
	LVA6R	248	258	263	266	263	273	278	281	298	308	313	316	260	270	275	278
