JX-4A,JX-22D,JX-32D型二次顯示信號繼電器產品詳細說明：

用途：
JX-4A、JX-22D、JX-32D型靜態信號繼電器是本公司生產的JX系列靜態信號繼電器的派生產品，適用于直流操作的保護線路中作為繼電保護動作的信號指示器。特別適用于反應連續兩次動作的信號指示。
特點：
2.1 動作速度快，能及時響應開關跳合閘狀態。
2.2 啟動回路和復歸回路各自獨立，啟動量可以為電壓或電流量。
2.3 啟動和復歸回路的激勵量可以為連續量或脈沖量(寬度大于50ms)。
2.4 手動和遠方電復歸，能滿足無人值守的要求。
2.5 JX-22D，JX-32D型具有5付輸出觸點，其中兩付空觸點和一付有源觸點反應第一次動作狀態，另兩付空觸點反應第二次動作狀態。JX-4A型具有4付動合觸點，可以為3付動合保持觸點，1付瞬動動合觸點或4付均為保持觸點。
2.6 繼電器面板上指示燈和觸點能反應連續兩次動作狀態，并保持，一次性手動或電復歸。

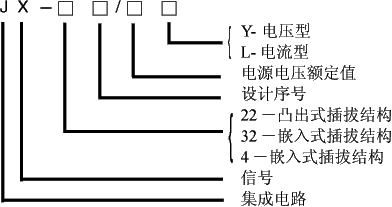

JX-4A,JX-22D,JX-32D型二次顯示信號繼電器型號名稱：



工作原理：
繼電器由啟動回路，復歸回路，電源回路，兩次動作鑒別電路，瞬動繼電器，一次動作繼電器和二次動作繼電器等部分組成。當啟動量(電壓或電流量)加入后，使瞬動繼電器，一次動作繼電器和二次動作繼電器動作線圈勵磁，繼電器動作。當啟動量撤除后瞬動繼電器瞬時返回，由于電路本身具有保持功能，只有當加入外部復歸電壓或按手動復歸按鈕使一次動作繼電器和二次動作繼電器復歸，返回原始狀態。
電源回路作為靜態型繼電器的工作電源使用，當繼電器連續動作二次，則二次動作鑒別電路使信號燈顯示一次和二次動作的指示。

JX-4A,JX-22D,JX-32D型二次顯示信號繼電器使用方法：
6.1 使用本繼電器時，需加直流輔助電壓，該電壓可以取自控制母線KM+和KM-，也可以取自信號母線XM+和XM-。接入直流電壓時，注意額定電壓是否相符，并注意電壓極性，極性接錯，繼電器不能工作，但不會損壞繼電器。
6.2 正常運行時應手動復歸或電復歸，使面板上動作指示燈熄滅。
6.3 繼電器接線圖中，電源（+）和電源（-）接輔助電源。JX-22D，JX-32D型繼電器復歸（-）端通過外部復歸觸點后接輔助電源的負端。JX-4A型繼電器由于復歸回路與輔助電源和啟動回路沒有任何電的聯系，因此復歸電源的采用很靈活，KM+和KM-，XM+和XM-均可作為復歸電源，而且復歸觸點既可接在復歸（+）也可以接在復歸（-）。
6.4 JX-4A型繼電器如果復歸電壓取自直流輔助電源，則可以將繼電器復歸（+）與電源（+）短接，復歸（-）通過外接按鈕或觸點與輔助電源（-）相接。也可以復歸（-）與輔助電源（-）短接，復歸（+）通過外接按鈕或觸點與輔助電源（+）相接。
6.5 繼電器面板上有兩個信號指示燈分別作為一次和二次動作的信號指示。當繼電器第一次加入啟動量后，一次指示燈亮，瞬動繼電器和一次動作繼電器動作。激勵量撤除后，瞬動繼電器返回，由于電路的保持功能，一次動作繼電器仍保持動作狀態，一次指示燈仍燃亮。繼電器在未進行手動復歸或電動復歸的情況下第二次加入啟動量，瞬動繼電器和二次動作繼電器動作，二次信號指示燈燃亮。兩個指示燈燃亮后只有在撤除啟動量，使繼電器手動或電復歸才會使其熄滅。

主要技術參數：
5.1 電壓型繼電器
a) 額定直流電壓: 48V，110V，220V;
b) 輔助直流工作電壓: 48V，110V，220V。
5.1.1 繼電器動作值：不大于70%最小動作。
5.1.2 繼電器復歸值：不大于80%復歸電壓。
5.2 電流繼電器
a) 動作電流0.025A、0.05A、0.075A、0.1A、0.25A、0.75A、1A、2A。
b) 輔助直流工作電壓： 48V，110V，220V。
5.2.1 繼電器動作電流不大于90%最小動作電流。
5.2.2 繼電器復歸值：不大于80%復歸電壓。
5.3 動作時間和返回時間在額定工作狀態下，繼電器動作和返回時間均不大于15ms。
5.4 功率消耗繼電器直流回路功耗:
a) 220V：動作前不大于2W，動作時(信號未消失時)功率消耗不大于7.5W，動作后(保持時)功率消耗不大于5W;
b) 110V：動作前不大于1.5W，動作時(信號未消失時)功率消耗不大于5W，動作后(保持時)功率消耗不大于3.5W;
c) 48V：動作前不大于1W，動作時(信號未消失時)功率消耗不大于3.5W，動作后(保持時)功率消耗不大于3W;
啟動回路功耗：電壓型繼電器不大于2W，電流型繼電器在最大電流時功率不大于6W。
5.5 觸點斷開容量在電流不大于1A，電壓不大于250V的條件下，時間常數為5ms±0.75ms的直流有感負荷電路中，觸點斷開容量為30W。觸點允許長期閉合電流不大于5A。
5.6 熱穩定性能電壓型: 可長期承受110%最大動作電壓。電流型: 可承受3倍最大動作電流1min。
5.7 介質強度繼電器各電路對外露的非帶電金屬部分及外殼之間，應能承受2kV(有效值)，輸入電路對觸點之間應能承受1kV(有效值)，50Hz的交流試驗電壓，歷時1min的試驗，應無絕緣擊穿或閃絡現象。
5.8 絕緣電阻繼電器各電路與外露的非帶電金屬部分，以及在電氣上無聯系的各電路之間，用開路電壓為500V的測試儀器測量其絕緣電阻應不小于300MΩ。
5.9 工作條件
a) 使用的點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞金屬的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在;
b) 使用地點不允許有較強的振動和沖擊;
c) 使用地點應具有防御雨、雪、風、沙的設備;
d) 使用地點不允許超過1.5mT的外磁感應強度
5.10 壽命
繼電器在額定工作狀態下，電壽命為10^4次，機械壽命為10^5次。

繼電器背后接線圖：



繼電器外形尺寸及開孔尺寸：
JX-22D型見通用型結構系統中附圖3；
JX-32D、JX-4A型見通用型結構系統中附圖7。

訂貨需知：
9.1 產品型號名稱
9.2 啟動量和復歸量的額定值
9.3 輔助直流電壓額定值
9.4 訂貨數量
