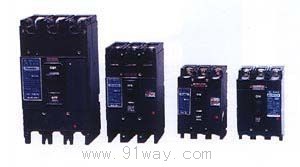

DZ949(TO、TG)系列塑殼斷路器產品詳細說明：

適用范圍

DZ949(TO、TG)系列塑殼斷路器適用于船舶及陸地，交流50Hz/Hz，額定絕緣電壓660V，額定工作電壓交流380（440V）及以下，直流250V及以下的電路中作不頻繁的接通和分斷之用。斷路器具有過載短路及欠電壓保護裝置，能保護電源設備和線路不受損壞。

正常工作條件
1 海拔高度2000米及以下；
2 周圍介質溫度不高于＋45℃；
3 能耐受海上潮濕空氣的影響；
4 能耐受鹽霧的影響；
5 能耐受油霧的影響；
6 能耐受霉菌的影響；
7 最大傾斜度為22.5°；
8 斷路器在受到船舶的正常振動時能可靠地工作；
9 安裝在無爆炸危險的介質中，且介中無足以腐蝕多屬和破壞絕
　緣的氣體與導電塵埃的地方；
10 安裝在沒有雨雪侵襲的地方。

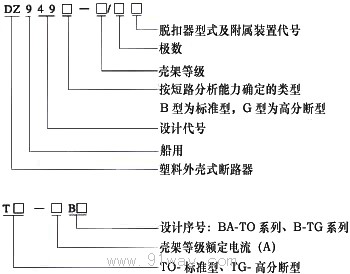

DZ949(TO、TG)系列塑殼斷路器型號及含義



分類
1 按接線方式為板前接線、板后接線、插入式接線；
2 按過電流脫扣器型式分為熱動－電磁型、電磁型；
3 按附屬裝置分為帶附屬裝置和不帶附屬裝置；
4 附屬裝置分內部附屬裝置和外部附屬裝置。內部附屬裝置有輔
　　助開關，報警開關、分勵脫扣器、欠壓脫扣器四種；外部附屬裝
　　置有電動操伯機構、外部手動操作機構、機械聯鎖、手柄閉鎖、
　　插入式用抽出裝置五類。


注：分斷能力度驗電壓為1.1×440V或1.05×440V時，電源頻率為60Hz。

外形及安裝尺寸:

型號	外形尺寸				安裝尺寸
	a	b	c	d	e	f	g	h	安裝螺釘
30G	90	150	85	103	30	60	130	120	M4
100B、100G（TO-100BA、TG-100B)	90	150	85	103	30	60	130	120	M4
225B（TO-225）	105	200	103	121	35	70	155	92	M6
225G、400B、400G（TG-225、TO-400BA、TG-400B	140	260	103	130	45	90	214	112	M6
600B、600G（TO-600B）	210	263	103	139	70	140	243	112
