JX系列信號繼電器產品詳細說明：

用途：
JX系列信號繼電器應用于直流操作保護線路中，作為信號指示器用。繼電器由電流或電壓動作，燈光信號，磁保持，手復歸或電復歸�？煽啃院茫�可替代原有的DX-11、DX-11A系列、DX-8、DX-8G系列，DXM-2A系列，DX-30系列等電磁型信號繼電器。

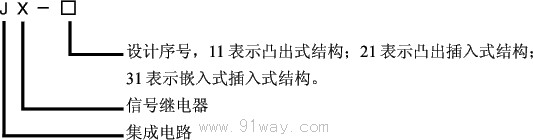

繼電器型號名稱：
例: 嵌入插拔式結構，輔助直流工作電壓為110V，額定電流為0.5A的信號繼電器訂貨代號為: JX-31－0.5A－DC110V。



工作原理：
繼電器由光電耦合和電阻等器件組成采樣檢測回路。當被測信號到達一定值時，光耦開通，開通信號經一個運算放大器放大，推動后級出口回路，使出口繼電器動作。并由自保持回路進行自保持，在啟動回路信號消失后繼電器依然處于動作狀態，只有在按下復歸按鈕或在復歸端施加復歸電壓后，繼電器方可返回。



主要技術參數：
4.1 電壓型繼電器
a) 額定直流電壓:12V，24V，48V，110V，220V；
b) 輔助直流工作電壓:48V，110V，220V。
4.1.1 繼電器動作值不大于70%額定值。
4.2 電流型繼電器
a) 通用型: 動作電流0.02A－2A通用；
b) 額定型: 額定動作電流0.01A，0.025A，0.05A，0.075A，0.1A，0.25A，0.5A，0.75A，1A，2A，4A。
c) 輔助直流工作電壓: 48V，110V，220V。
4.2.1 繼電器動作電流不大于90%額定值，對0.01A－1A規格的繼電器，最大允許電流2A，對4A規格的繼電器，最大允許電流5A，在最大電流時，繼電器的啟動回路壓降不超過2V。
b) 交流電路: 在電流不大于1A，電壓不大于250V的條件下，對外輸出觸點能斷開功率因數coso為0.4±0.1的電路的負荷250VA。
4.3 動作時間
繼電器動作時間不大于15ms。
4.4 功率消耗
繼電器直流回路功率消耗:
220V: 動作前不大于2W，動作時(信號未消失時)功率消耗不大于7.5W，動作后(保持后)功率消耗不大于4W；
110V: 動作前不大于1.5W，動作時(信號未消失時)功率消耗不大于5W，動作后(保持時)功率消耗不大于2.5W；
48V: 動作前不大于0.5W，動作時(信號未消失時)功率消耗不大于3.5W，動作后(保持時)功率消耗不大于1.5W；
啟動回路功耗: 對電壓型繼電器動不大于2W，對電流型繼電器在額定電流下，啟動回路壓降不超過1.7V。
4.5 觸點斷開容量
a) 直流電路: 在電流不大于2A，電壓不大于250V的條件下，對外輸出觸點能斷開時間常數為5ms±0.75ms的直流有感負荷30W。
b) 交流電路: 在電流不大于1A，電壓不大于250V的條件下，對外輸出觸點能斷開功率因數coso為0.4±0.1的電路的負荷250VA。
4.6 工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽和有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
c) 使用地點應具有防御雨、雪、風、沙的設施；
d 使用地點不允許超過1.5mT的外磁感應強度。
4.7 介質強度繼電器各導電路對外露的非帶電金屬部分及外殼之間，應能承受2kV(有效值)，輸入電路對觸點之間應能承受1kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，應無絕緣擊穿及閃絡現象。
4.8 電氣抗干擾繼電器應符合GB7261和GB6261《靜態繼電器急保護裝置的電氣抗干擾試驗》。

繼電器背后接線圖：

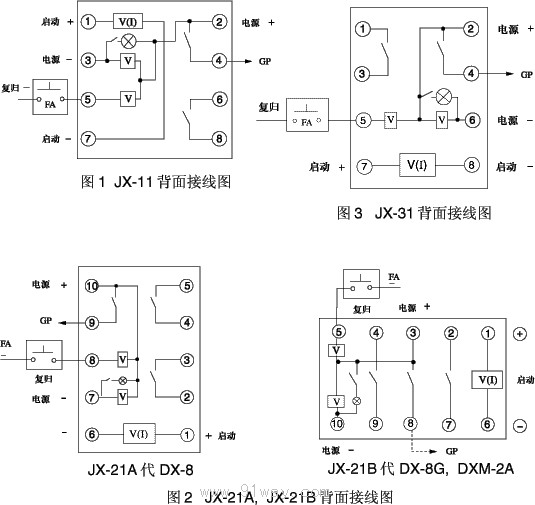

3.1JX-11信號繼電器(代DX-11)
3.1.1繼電器背面接線圖(見圖1)。
3.1.2 繼電器外形及安裝尺寸見通用型結構系統中的附圖2。
3.2 JX-21A(代DX-8)，JX-21B信號繼電器(代DX-8G、DXM-2A)。
3.2.1 繼電器背面接線圖(見圖2)。3.2.2 繼電器外形及安裝尺寸見通用型結構系統中的附圖5。
3.3 JX-31信號繼電器(代DX-30)。
3.3.1繼電器背面接線圖(見圖3)。



繼電器外形尺寸及開孔尺寸：
繼電器外形及安裝尺寸見通用型結構系統中的附圖6。

訂貨需知：
5.1 產品型號、名稱、繼電器輔助電源規格及額定值(參照第3、4條)。
5.1 訂購數量。

JX系列信號繼電器（暫無圖片）
