用途：
JY-10、20、30系列集成電路電壓繼電器是靜態型，瞬動、交流電壓繼電器。可用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的動作元件。該繼電器由集成電路構成執行回路，具有靈敏度高，動作時間快，功耗小、整定方便等特點，繼電器的直流電源和出口繼電器有信號指示燈監視，繼電器有2付大容量的接點輸出，用戶可根據具體情況直接控制被保護設備。繼電器動作值由面板上的撥輪開關進行整定，直觀方便。

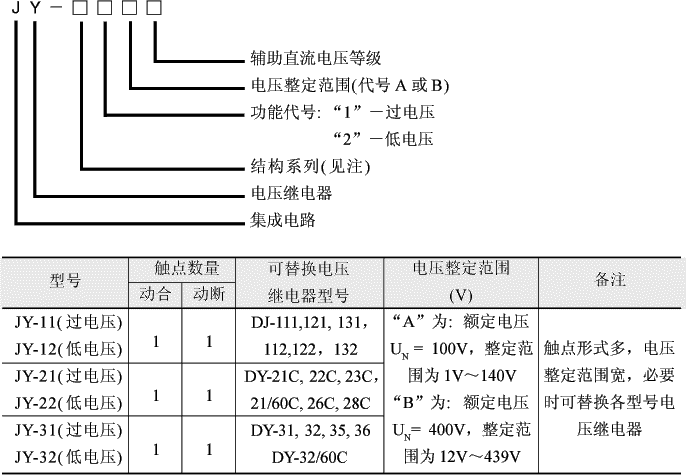

繼電器型號名稱：
注:(JY-10代表凸出式，JY-20代表凸出插入式，JY-30代表嵌入插入式)為便于用戶替代更換各型號電壓繼電器，請按下表對照:

工作原理：
由電壓-電壓變換器將輸入電壓變換成適當的電壓，通過動作值的整定和有源帶通濾波，經過全波整流，利用其脈動電壓進行比較積分，由檢測器對積分電壓進行判斷，當積分電平超出檢測電平時，檢測器輸出高電平，驅動出口繼電器動作。
本繼電器采用了新型的積分判斷電路，使繼電器的動作時間和返回時間都較快，暫態超越也小，有很強的抗干擾性能。

使用方法：
首先仔細觀察本繼電器的面板，其中左上方的兩檔ZK開關分別用于UD和△U的整定。例如: 您手中有一個UN = 100V或(A型)的繼電器，當UD開關打向13V，UD整定值為13V，其余以此類推，您可以通過開關得到1V的整定值。如果不能滿足你的需要再利用左下方的MN撥輪開關進行細調，請按面板上的公式U= UD(1 + M.N) +△U計算，計算方法如下例:若U =100V或 (A型) 您 所需要U = 130V，你可先把UD整定為13V，然后通過公式計算出M=9，N=0 。按上述方法整定后，當外加電壓U=130V時，右方指示燈由正常工作時的綠色轉變為紅色，繼電器動作。整定范圍見前面表(△U一般情況下，都置零)。

主要技術參數：
5.1 額定值
a) 額定交流電壓: 100V，400V；
b) 頻率:50Hz；
c) 額定輔助直流電壓: 48V，110V，220V。
5.2 整定范圍(見前表)5.3 動作時間
a) 過電壓－2倍整定值時動作時間不大于30ms；
b) 低電壓－0.5倍整定值時動作時間不大于30ms。
5.4 返回時間不大于45ms。
5.5 動作一致性: 不大于2.5%。
5.6 定值誤差: 不大于±2.5%。
5.7 返回系數: 過電壓不小于0.9，低電壓不大于1.1。
5.8 功耗
交流功耗: 額定電壓時，不大于1VA。
直流功耗: 在額定輔助直流電壓下，繼電器動作前功耗不大于3W，動作后功耗不大于6W。
5.9 觸點性能
當時間常數為5ms的電感性負載時，繼電器觸點斷開容量為交流電壓250V時，電流不大于2A，直流電壓為24V時，電流不大于5A。
5.10工作條件
a) 大力壓力80kPa-106kPa；
b) 環境溫度-10℃-+50℃
c) 空氣相對濕度不高于90%(月平均最低溫度20℃);
d) 使用地方不允許有較強的外磁感應強度；
e) 使用地方不允許有導電塵埃與破壞金屬和絕緣的腐蝕性氣體；
f) 使用地方不允許有爆炸危險及充滿塵埃的介質；
g) 使用地方不允許有較嚴重的霉菌存在；
h) 使用地方不允許有較強的振動與h沖擊；
i) 使用地方應當有防雨、雪、風沙裝置及沒有充滿水蒸氣。
5.11絕緣電阻
繼電器外殼與各端子間，以及電氣上無聯系的各電路之間的絕緣電阻不小于300MΩ。
5.12介質強度
繼電器外殼與各端子間以及電氣上無聯系的各電路之間的絕緣強度，應能承受2kV，50Hz交流電壓，歷時1min無閃絡與擊穿現象。同組接點間應能承受1kV，50Hz交流電壓，歷時1min無閃絡與擊穿現象。
5.13抗干擾性能
符合GB7261和GB6261《靜態繼電器及保護裝置的電氣干擾試驗》。

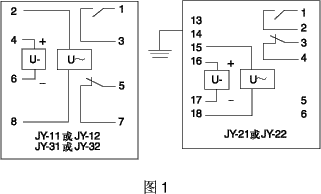

繼電器背后接線圖：
圖中觸點為繼電器加上直流輔助電壓，但交流電壓為零時的觸點狀態(即過電壓不動作，低電壓動作)。當直流電壓與交流電壓均未加，即繼電器失電狀態時，過電壓繼電器(JY-11,21,31)的觸點狀態和圖中觸點狀態相同，而低電壓繼電器(JY-12,22,32）的觸點狀態和圖中觸點正好相反。



繼電器外形尺寸及開孔尺寸：
10結構見通用結構系統中附圖1；
20結構見通用結構系統中附圖3；
30結構見通用結構系統中附圖7。

訂貨需知：
8.1 繼電器名稱、型號。
8.2輔助直流電壓額定值和電壓整定范圍(如有特殊要求請另外提出)。
8.3 觸點形式如為特殊要求請另外寫明。
8.4訂貨數量。
