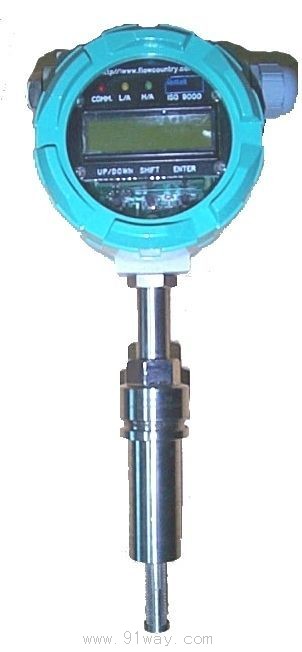

ANSI熱式流量計產品詳細說明：

ANSI熱式流量計簡介

熱式流量計由一個陶瓷半導體傳感器，溫度傳感器以及控制裝置組成。
陶瓷半導體傳感器具有隨著周圍溫度的變化將自身的阻抗能動變化的特性。
如果流體的流速發生變化，周圍溫度隨之發生變化，陶瓷半導體傳感器自身的阻抗將變
化。利用這種特性測量流體的流速和流量。為了補償流體隨溫度的變化熱式質量流量計還設有了溫度補償傳感器。陶瓷半導體傳感器對于流體的非線性特性的反映，需要由內藏的微處理器進行數據處理。

ANSI熱式流量計技術指標
精度：
10 ~ 100%校準范圍內讀數的±2%
在校準范圍的10%之內，滿量程的±0.5%
在50sfpm(標準英尺/分鐘，即0.25nm/s)之內，滿量程的±2%
重復精度
滿量程的±0.2%
壓力系數
±50psig(3.4barg)之內可以忽略。
高壓需要專門校準
響應時間
1秒達到最后速度值的63%
溫度系數
±50℉之內由用戶指定條件，每℉讀數的±0.02%
±50℉~ 100℉之內由用戶指定條件，每℉讀數的±0.03%
±25℃之內由用戶指定條件，每℃讀數的±0.04%
±25℃~ 50℃之內由用戶指定條件，每℃讀數的±0.06%
物理特性
浸濕材料
探針：316L不銹鋼，傳感器：陶瓷
外殼防護等級
危險區域（IP67），NEMA 4X （IP65） 均為鍍塑鑄鋁

連接
兩個3/4英寸NPT 危險區域（IP67）
一個1/2英寸NPT NEMA 4X（IP65）

安裝方式（可選）
ANSI 1英寸150磅的法蘭
帶有1/2英寸NPT公螺紋的1/2英寸管套
證書
EEx Cenelec
FM
獲得UKAS認證的ISO9001

工作特性(Ⅰ)
氣體
適合于316L不銹鋼的大多數氣體
質量流量范圍
以空氣和氮?dú)鉃闇?zhǔn)，最小值界于0 ~ 200sfpm(0 ~ 1nm/s), 最大值界于0 ~ 6000sfpm(0~30nm/s)

氣體壓力
介質壓力：最大值500psig(20barg)
1英寸150lb法蘭（15℉ ~176℉）：最大值185psig(12.8barg)
低壓熱螺栓：最大值100psig(7barg)
高壓熱螺栓：最大值 286psig(20barg)
