GTE氣動執行器

單作用式

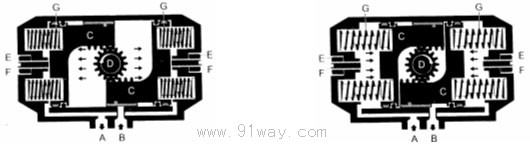

壓縮空氣從氣口（B）進入氣缸兩活塞（C）之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口（A）排出，同時使兩活塞（C）的齒條同步帶動輸出軸（D）（齒輪）逆時針旋轉90度。在壓縮空氣經過電磁閥換向后，氣缸的兩活塞在彈簧彈力下向中間方向移動，中間氣腔的空氣從氣口（B）排出，同時使兩活塞（C）的齒條同步帶動輸出軸（D）（齒輪）順時針方向旋轉90度，可以從兩端調整微量角度，松動螺母（E）用內六角板子擰動調節螺栓（F）調整所需角度，鎖緊螺母（E）。

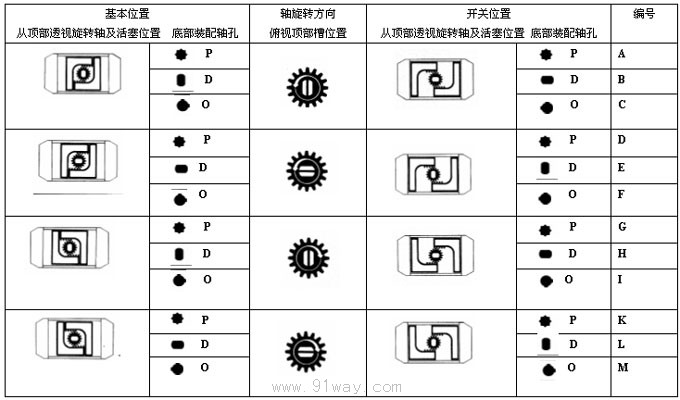

裝配形式

單作用式（彈簧復位）GTE
     使用單作用式執行器，先確定閥門的扭矩，水蒸氣或非潤滑的介質增加25％安全值；非潤滑的干氣介質增加60％安全值；非潤滑用氣體輸送的顆粒粉料介質增加100％安全值；對于清潔、無摩擦的潤滑介質增加20％安全值；然后查找單做用式扭矩表，先查的彈簧復位終點，再查氣源工作壓力終點，氣源壓力扭矩應該大于彈簧復位扭矩，可得到準確的GTE型號，例如：氣源壓力只有4bar，控制一個需要扭矩100NM蝶閥，介質為非潤滑的干燥氣體，考慮到安全因素，增加60％等于160NM,首先按表查找彈簧復位終點得到相近扭矩166NM，然后沿該行向左查找氣源壓力4bar的終點扭矩196NM，正好氣源壓力扭矩大于彈簧復位扭矩，再沿該行向左查找其型號，選擇GTE160型。

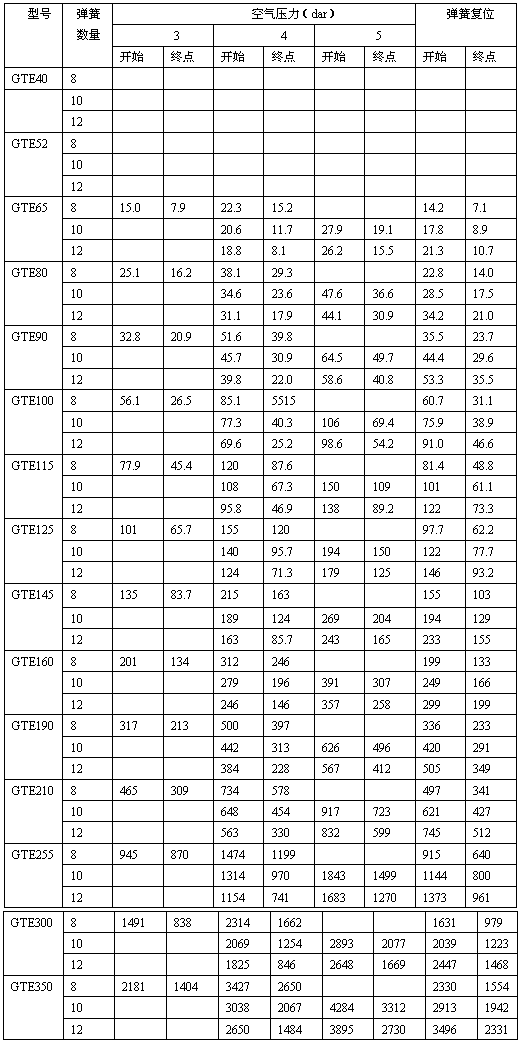

GTE單作用式輸出扭矩表
