VB7000電動調節閥產品詳細說明：

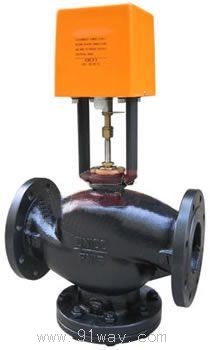

VB7000電動調節閥
VB7000系列電動調節閥用于空氣調節、熱通風、熱處理廠的工業和工行業的流體控制。有二通及三通形式。

主要技術參數 二通

介質：熱冷水，50%乙二醇、蒸汽
介質溫度:2～180℃
公稱壓力:1.6Mpa
流量特性：等百分比或線性
可調比: 50:1
滲漏量(m3/h):KV值的0.01%
材質
閥體:鑄鋼 WCB 鑄鐵
閥瓣、閥桿、閥座：不銹鋼
填料:聚四氟乙烯

三通
介質：熱冷水，50%乙二醇、蒸汽
介質溫度:2～180℃
公稱壓力:1.6Mpa
流量特性：等百分比或線性
滲漏量(m3/h):KV值的0.03%

材質
閥體:HT200灰鑄鐵
閥瓣：黃銅
閥桿:1Cr18Ni9
軸封：黃銅
密封件:三元乙丙橡膠

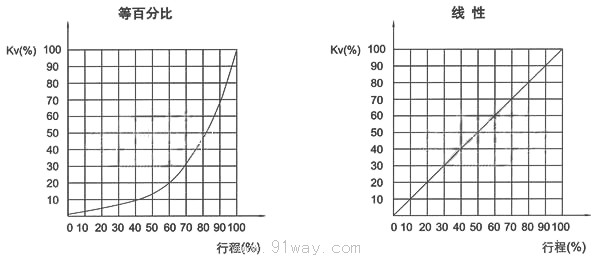

流量特性

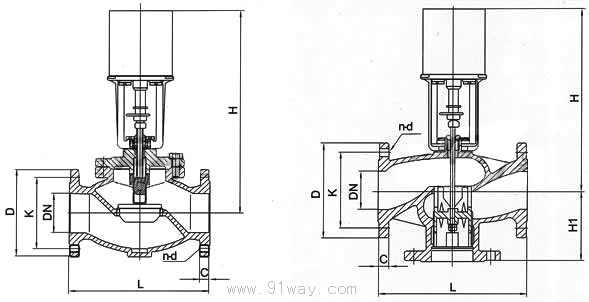

型號及尺寸


電動二通閥

型號	規格	L	H	D	C	K	n-d	壓差KPa	行程
VB-7200	DN65	290	158	185	20	145	4-18	400	40
	DN80	310	195	200	20	160	8-18	400	40
	DN100	350	216	220	20	180	8-18	300	40
	DN125	400	237	250	22	210	8-18	200	40
	DN150	480	282	285	22	240	8-22	100	40
	DN200	533	289	340	30	295	12-22	100	40

電動三通閥 mm

型號	規格	L	H	H1	D	C	K	n-d	壓差KPa	重量(KG)	行程
VB-7300	DN65	290	158	150	185	20	145	4-18	400	23	45
	DN80	310	195	185	200	20	160	8-18	400	31	45
	DN100	350	216	205	220	20	180	8-18	300	39	45
	DN125	400	237	230	250	22	210	8-18	200	66	45
	DN150	480	282	280	285	22	240	8-22	100	87	45
	DN200	533	289	340	340	30	295	12-22	100	90	45

VB7000電動調節閥
