LDCK型電磁流量計產品詳細說明：

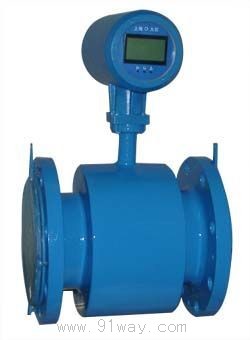

LDCK型電磁流量計(原型號為：BFG-S)由LDCK型電磁流量傳感器和TBS型電磁流量轉換器配套組成，用于測量管道內液體流量，可以測量酸、堿、鹽等腐蝕性液體或液體內混有固體的兩相體，如礦漿、泥漿和含有大量雜物的污水及粘度很大的介質。

流量計具有測量精度不受介質壓力、溫度、密度(包括固液比)、粘度等物理參數變化的影響，儀表靈敏、測量范圍度大的特點，抗干擾能力強，零點穩定，工作可靠。

傳感器有防爆型，防爆等級為：mdⅡBT4。

本產品執行檢定規程：JJGl98-94速度式流量計檢定規程。

□特點
可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；
采用16位嵌入式微處理器，運算速度快、精度高；
全數字量處理，抗干擾能力強。測量可靠，精度高，流量測量范圍可達1500:1；
超低EMI開關電源，適用電源電壓變化范圍大。抗EMC性能好；
全漢字菜單操作，使用方便，操作簡單，易學易懂；
高清晰度背光LCD顯示；
具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；
內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；
具有RS485或RS232C數字通訊信號輸出；
具有電導率測量功能，可以判別傳感器是否空管；
恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用；
具有自檢與自診斷功能；
采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
儀表內部設計有不掉電時鐘，可記錄16次掉時間。

□主要技術指標

成套精度：	口徑Φ10～250：±0．5％、±1．0％
	口徑Φ300～1200：±1．0％、±1．5％
介質電導率：	＞20uS/cm
輸出信號：	0～10mA DC或4～20mA DC 0～lkHz
通訊信號：	RS485或RS232C
最大工作壓力：	口徑Φ10～50：4.OMPa
	口徑Φ65～125：1.6MPa
	口徑Φ150～1000：1.0MPa
	口徑Φ1200：0.6MPa
工作電流：	≤0.5A
防護等級：	標準型IP65，特殊型IP67
電 源：	轉換器電源220V，50Hz，傳感器由轉換器供電，（24V DC，特殊訂貨）。
連接法蘭：	機標JB/T81-94，國標GB9119-88或按用戶需要

□材料

主體材料：	測量管耐酸鋼1Cr18Ni9Ti
	外殼A3鋼
襯里材料：	口徑Φ10～25：聚四氟乙烯
	口徑Φ50～200：聚四氟乙烯或氯丁橡膠
	口徑Φ250～1200：氯丁橡膠
電極材料：	含鉬不銹鋼OCr18Ni12Mo2Ti
	鈦Ti
	鉭Ta
	哈氏合金等
	鉑Pt
接地環材料：	含鉬不銹鋼OCr18Ni12Mo2Ti
	鈦Ti
	鉭Ta
	哈氏合金等
	鉑Pt

□常用襯里材料的性能及其適用范圍見表1
表1

襯 里 材 料	主 要 性 能	適 用 范 圍
聚四氟乙烯 PTFE	1、它是塑料中化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。 2、耐磨性和粘接性能差。	1、-40℃～+180℃ 2、濃酸、堿等強腐蝕性介質 3、衛生類介質
氯丁橡膠 （Neoprene）	1、有極好的彈性，高度的扯斷力，耐磨性能好。 2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化性介質的腐蝕	1、＜65℃ 2、測一般水、污水、泥漿、礦漿
聚氨酯橡膠 (Polyurethane)	1、有極好的耐磨性能（相當于天然橡膠的十倍） 2、耐酸、堿性能較差	1、＜40℃ 2、中性強磨損的礦漿、煤漿、泥漿
耐酸橡膠 （硬橡膠）	可耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉、氫氧化鉀，忌強氧化劑。	1、＜25℃～+90℃ 2、一般的酸、堿、鹽溶液
