JGL-110系列反時限過流繼電器產品詳細說明：

用途：

JGL-110系列集成電路反時限過流繼電器(以下簡稱繼電器)。采用常規集成電路和數字電路構成，其I-t延時特性符合國際電工學會IEC255-4標準，同時考慮到國內電磁型(GL型)反時限過電流繼電器的互換性，也可以根據實際系統運行要求提供非標準反時限特性的繼電器。該系列每個繼電器都配備有低暫態超越的速斷出口。當與其他類型繼電器配合可構成不同類型的保護功能。因此可適用于各種類型的電力設備的繼電保護。
目前，我國電力系統35kV以下電壓等級的輸配電系統，保護的配置一般采用不完全星形接線的電流保護，保護多采用過流速斷，其中過流保護一般為定時限或反時限，考慮國內繼電保護傳統習慣，本繼電器采用二相式電流保護，過流保護可經選賊反時限或定時限，兩相的過流和速斷都可以獨立整定，過流和速斷獨立跳閘出口，并具有告警信號輸出接點。

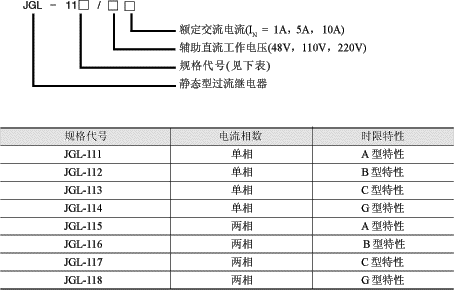

JGL-110系列反時限過流繼電器型號名稱：



工作原理：
CT二次電流經變換器形成弱電壓，反時限起動電流整定，濾波，整流，濾波并自動取出最大故障相電流，送入電平檢測形成開放回路，特征量插入回路以形成不同類型的反時限特性曲線，V-F回路送入計時器，當與整定延時一致性，符合電路送出一個脈沖信號至放大器驅動KF反時限出口繼電器。速斷整定并自動取出最大故障相電流送至積分電平檢測器，經與預置電平判別后，送出一脈脈沖信號至放大器驅動KS速斷出口繼電器。

使用方法：

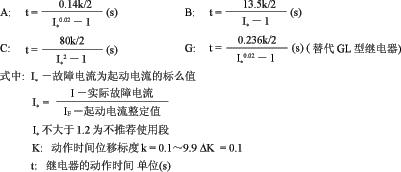

4.1本繼電器時限特性均能符合IEC255-4的規定要求，同時可符合其他類型的反時限繼電器，對IEC255-4所規范的A、B、C型反時限特性曲線表達如下:

A:t=I*=0.14k/2/I*0.02－1(s)
B:t=13.5k/2/I*－1(s)
C:t=80k/2/I*2－1(s)
G:t=0.236k/2/I*0.02－1(s)(替代GL型繼電器)
式中:
I*－故障電流為起動電流的標么值
I*=I－實際故障電流/IF－起動電流整定值
I*不大于1.2為不推薦使用段
K:動作時間位移標度k=0.1～9.9DK=0.1
t:繼電器的動作時間單位(s)
4.2反時限起動電流整定起動電流整定值主要取決于被保護設備的短路電流，根據故障電流的保護范圍，改變IF撥輪開關的數值，根據面板計算公式，可得反時限起動電流的整定值IF。
4.3反時限特性時間整定反時限特性時間整定，主要為了能與各級反時限保護的配合應用，使保護有選擇且快速切除故障，時限要求可根據I-t特性圖來選擇曲線束中的任一束曲線，撥動K值的撥輪開關數值，即指示曲線束中的一束。(K置00位置表示反時限消失)當需要定時限過流保護時，只需將反時限/定時限功能開關撥至定時限位置，此時定時限時間即為K開關的數值。
4.4速動過流整定為了能與反時限出口相配合，以解決不同狀態下反時限不能滿足運行要求和快速切除近處故障，速動電流整定值IS的撥輪開關的數值乘以IF的值，即得IS速動電流整定值。
4.5本繼電器為兩相式或單相式過流，兩相的動作電流可分別整定。



主要技術參數：
5.1額定值:交流電流IN:1A，5A，10A；
交流頻率FN:50Hz，60Hz；
輔助直流電壓UNDC:48V±10%，110V/220V±20%。
5.2反時限起動電流:IF=0.1IN(1～10.9)。
即:當IN=1A,IF整定范圍為0.1A～1.09A；
當IN=5A,IF整定范圍為0.5A～5.45A；
當IN=10A,IF整定范圍為1A～10.9A。
5.3速動電流:IS=(2～21.8)IF。
即:當IN=1A時,IS整定范圍為0.2A～23.76A；
當IN=5A時,IS整定范圍為1A～118.8A；
當IN=10A時,IS整定范圍為2A～237.6A。
(注:整定電流大于100A不推薦使用)反時限延時標度:K=0.1～9.9。
定時限延時:t=(0.1～9.9)s
5.4動作時間::反時限延時參閱附錄。
速動在1.2IS下不大于60ms；
2IS下不大于30ms。
動作時間一致性不超過±5%。
5.5誤差
電流整定值不超過±5%；
反時限時間整定值不超過±5%(I*小于2時為±10%);
定時限時間整定值不超過±10%+20ms。
5.6返回時間:
反時限在15IF下，速動在10IS下為60ms
5.7返回系數:不小于0.9。
5.8功耗:交流電流回路IS下不大于0.8VA/相；
直流電壓回路UNDC下不大于10W。
5.9電流回路過載容量能承受2IN下連續運行(IN=1A、5A);
10IN下10s；
40IN下1s。
5.10接點輸出:主接點過流2轉換；
速動2轉換。
信號接點1開/1閉。
5.11接點容量:
斷開:直流250V/0.5A,=5ms±0.75ms容量為50W；
交流250V/2A,coso=0.4±0.1容量為250VA。
5.12電壓試驗:絕緣試驗不同回路間2kV,50Hz,1min；同組接點間1kV,50Hz,1min。
5.13允許使用環境溫度:-10℃～+40℃。
5.14儲存溫度:-25℃～+75℃。
5.15重量:不大于2.2kg。

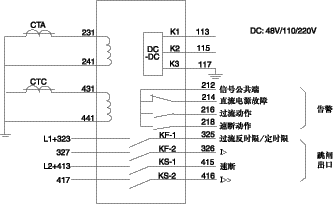

繼電器背后接線圖：
圖中觸點為繼電器不通電或不動作狀態



繼電器外形尺寸及開孔尺寸：
見凸出式模數化插入式結構中的附圖4和附圖8。

訂貨需知：
8.1繼電器名稱、型號。
8.2輔助直流電壓額定值和額定電流(如有特殊要求請另外提出)。
8.3觸點形式如為特殊要求請另外寫明。
8.4訂貨數量。
8.5ABB結構繼電器配套:繼電器底座和若干插套(須獨立定貨)。
