| 型號 |
額定電流A |
額定值 |
10倍動作電流下的反時限延時時間 |
速動電流整定值倍數 |
返回系數 |
輔助直流電壓(V) |
交流(測量)回路功耗(VA) (動作電流整定值時) |
直流輔助回路功耗 (W) |
輸出觸點形式 |
觸點容量 |
| 動作電流整定值 |
220 V |
110 V |
48 V |
主觸點接通(A) |
輔助觸點接通斷開 |
| SL-11/2 |
2 |
0.05,0.75 1,1.5,2 |
0.5-4 |
2 10 20 |
≥0.9 |
220 110 48 |
≤0.1 |
20 |
10 |
5 |
一副動合主觸點 |
5 |
|
| SL-11/4 |
4 |
1,1.5, 2,3,4 |
| SL-11/12 |
12 |
3,4,5,6, 9,12 |
| SL-12/2 |
2 |
0.05,0.75 1,1.5,2 |
1-6 |
| SL-12/4 |
4 |
1,1.5, 2,3,4 |
| SL-12/12 |
12 |
3,4,5,6, 9,12 |
| 型號 |
額定電流A |
額定值 |
10倍動作電流下的反時限延時時間 |
速動電流整定值倍數 |
返回系數 |
輔助直流電壓(V) |
交流(測量)回路功耗(VA) (動作電流整定值時) |
直流輔助回路功耗 (W) |
輸出觸點形式 |
觸點容量 |
| 動作電流整定值 |
220 V |
110 V |
48 V |
主觸點接通(A) |
輔助觸點接通斷開 |
| SL-13/2 |
2 |
0.05,0.75 1,1.5,2 |
0.5-4 |
2 10 20 |
≥0.9 |
220 110 48 |
≤0.1 |
20 |
10 |
5 |
一副動合主觸點一副轉換輔助觸點 |
5 |
|
| SL-13/4 |
4 |
1,1.5, 2,3,4 |
| SL-13/12 |
12 |
3,4,5,6, 9,12 |
| SL-14/2 |
2 |
0.05,0.75 1,1.5,2 |
1-6 |
| SL-14/4 |
4 |
1,1.5, 2,3,4 |
| SL-14/12 |
12 |
3,4,5,6, 9,12 |

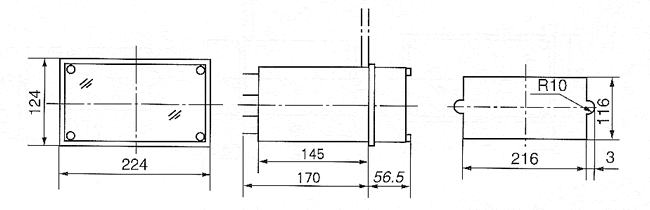

4.安裝尺寸:

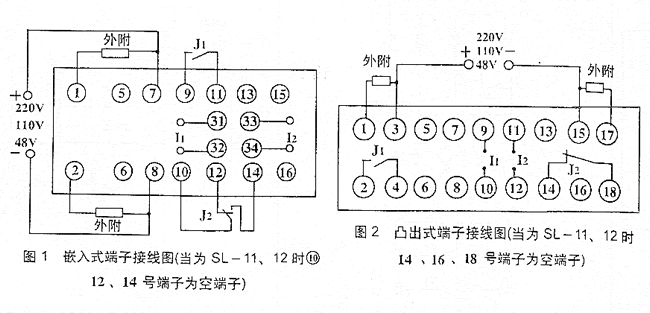

5.SL-11,SL-12系列靜態過流繼電器接線圖:

SL-11,SL-12系列靜態過流繼電器
