JFY-2型負序電壓繼電器產品詳細說明：

用途：

JFY-2型負序電壓繼電器用作系統或設備兩相短路故障的判別元件。與低電壓繼電器配合構成復合電壓元件，用作電流繼電器的閉鎖元件。
JFY-2型負序電壓繼電器繼電器的整定采用面板上的撥輪開關進行，直觀方便。

工作原理：

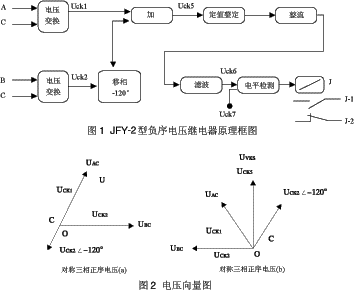

方框圖如圖1。電壓變換器、移相器和加法器構成電壓測量回路。UCK2經移相器滯后移相120°后與UCK1相加為負序電壓濾過器輸出UCK5。
即UCK5 = UCK1 + UCK2∠-120°。
使電壓變換器YH1的變比KYH1與YH2的變比KYH2 相同。
令KYH1 = KYH2 = KYH則UAC = UBC = U1時，UCK1 = UCK2 = U1/KYH。
適當選擇參數，使在輸入三相正序電壓時UCK5 = 0V，見圖2(a)
因此，在輸入三相負序電壓時，UCK5 = 3U1/KYH，見圖2(b）。
負序電壓濾過器輸出UCK5經定值整定、整流和濾波與電平檢測的門檻電壓UCK7進行比較。正常運行和對稱三相短路時，UCK5=0V，濾波輸出UCK6也為0V。電平檢測輸出正信號，繼電器不動作。當發生兩相短路，負序電壓值達到UCK6>UCK7時，電平檢測輸出負信號，繼電器動作。



主要技術參數：
5.1 交流額定電壓: 110V，50Hz。
5.2 直流額定電壓: 110V，220V。
5.3 功耗: 交流電壓回路。額定電壓下每相功耗≤1VA； 直流電壓回路，額定電壓110V下≤3W； 額定電壓220V下≤4W。
5.4 負序電壓整定范圍: 2-21.8V，級差0.2V。
5.5 刻度誤差:不超出±5%。
5.6 各種兩相短路動作電壓的離散值≤5%。
5.7 返回系數:≥0.9。
5.8 動作時間:≤25ms在2倍動作電壓下測試。
5.9 允許環境溫度: -10℃～+50℃。
5.10 觸點斷開容量
a)直流電路:在電流不大于2A，電壓不大于250V的條件下，對外輸出觸點能斷開時間常數為5ms±0.75ms的直流有感負荷30W。
b)交流電路:在電流不大于1A，電壓不大于250V的條件下，對外輸出觸點能斷開功率因數coso為0.4±0.1的電路的負荷250VA。
5.11 介質強度
繼電器各導電電路對外露非帶電金屬部分及外殼之間，輸入電路對觸點之間，應能承受2kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。
5.12工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽和有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
c) 使用地點應具有防御雨、雪、風、沙的設施；
d) 使用地點不允許超過1.5mT的外磁感應強度。
5.13 電氣抗干擾繼電器應符合GB7261和GB6261《靜態繼電器及保護裝置的電氣抗干擾試驗》。

JFY-2型負序電壓繼電器背后接線圖：



繼電器外形尺寸及開孔尺寸：
見凸出式模數化插入式結構中的附圖2和附圖6。

訂貨需知：
7.1 產品型號、名稱、結構形式等。
7.2 訂購數量。
7.3繼電器配套:如底座、插套等(須獨立定貨)。

JFY-2型負序電壓繼電器（暫無圖片）
