JHY-31型復合電壓繼電器產品詳細說明：

JHY-31復合電壓繼電器使用于電力系統的繼電保護線路中，作為各種類型故障的判別元件和電壓閉鎖元件。

繼電器型號名稱：
例:輔助直流工作電壓為110V的復合電壓繼電器的訂貨代號為: JHY-31/110V。



工作原理：

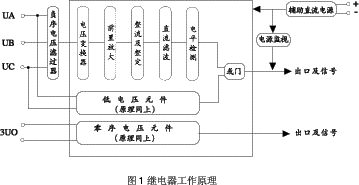

繼電器內部具有負序、低電壓、零序三個回路，分別有撥輪開關整定，方便直觀。其中負序、低電壓回路公用同一出口繼電器(見繼電器原理框圖和繼電器內部接線圖)；零序回路相當于一個過電壓繼電器，它獨立于另外兩個回路而存在。繼電器每個回路的原理框圖如下(見圖1)



使用方法：
用戶根據繼電器面板上提供的內部接線圖(即圖二)和原理框圖可以很方便地掌握繼電器的使用方法。
在112和114端子通入直流電源后面板上用于指示電源(標注±12V)的發光二極管發光。否則表明繼電器的直流回路有故障。
繼電器的餓動作值由面板上的撥輪開關整定，負序回路和低電壓回路公用同一出口。但在調試整定時可用面板上的DIP開關控制分別整定。先將負序回路投入，撥盤上的整定值即為負序線電壓動作值，整定范圍為1～9.9V。整定完畢后斷開負序出口，投入低電壓出口。整定低電壓動作值，動作范圍為10～99V。待兩個回路都整定完畢后，再將DIP開關均打向ON位置。繼電器動作后面板上標注U2和U<的發光二極管發光。
零序回路獨立存在，相當于一個過電壓繼電器，其整定范圍為5- 50V。繼電器動作后面板上標注3UO的發光二極管發光。

JHY-31型復合電壓繼電器主要技術參數：
7.1 額定電壓
a) 交流電壓額定值: 100V，50Hz。
b) 輔助直流電壓額定值: 48V，110V，220V。
7.2 輔助直流電壓波動范圍: 110V 220V時為(80%～110%)額定值；
48V時為(90%～110%)額定值。
7.3 動作電壓整定值
a) 負序電壓整定值: 1V～9.9V，級差0.1V；
b) 低電壓整定值: 10V～99V，級差1V；
c) 零序電壓整定值: 5V～50V，級差1V；
注: 如用戶有特殊要求。零序電壓整定范圍可做到10-99V或20-198V。
7.4 動作電壓整定誤差: 在基準條件下，電壓整定誤差不大于5%
7.5動作時間
a)從零升至2倍整定值時，負序電壓和零序電壓動作時間不大于15ms；
b)從1.2倍整定值降至0.5倍整定值時，低電壓動作時間不大于15ms。
7.6返回系數
a)負序電壓和零序電壓的返回系數不小于0.9；
b)低低電壓的返回系數不大于1.1。
7.7功率消耗
7.7.1繼電器交流回路功率消耗在額定電壓下，三相交流電壓回路的功率消耗不大于1VA/相；零序電壓回路的功率消耗不大于1VA。
7.7.2繼電器直流回路功率消耗在額定直流電壓下，直流回路功率消耗不大于表3之規定。
7.8觸點斷開容量
a)直流電路:在電流不大于2A，電壓不大于250V的條件下，對外輸出觸點能斷開時間常數為5ms±0.75ms的直流有感負荷50W。
b)交流電路:在電流不大于1A，電壓不大于250V的條件下，對外輸出觸點能斷開功率因數coso為0.4±0.1的電路的負荷250VA。
7.9介質強度繼電器各導電路對外露的非帶電金屬部分及外殼之間，輸入電路對觸點之間，應能承受2kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。
7.10工作條件
a)使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽和有較嚴重的霉菌存在；
b)使用地點不允許有較強的振動和沖擊；
c)使用地點應具有防御雨、雪、風、沙的設施；
d)使用地點不允許超過1.5mT的外磁感應強度。
7.11電氣抗干擾繼電器應符合GB7261和GB6261《靜態繼電器及保護裝置的電氣抗干擾試驗》。


繼電器背后接線圖：



繼電器外形尺寸及開孔尺寸：
繼電器外形及開孔尺寸見凸出式模數化插入結構中的附圖4和附圖8。

訂貨需知：
8.1產品型號、名稱、結構形式等(參照第2條)。
8.2訂購數量。
8.3繼電器配套:如底座、插套等(須獨立定貨)。
