ZD1系列錐形轉子制動三相異步電動機產品詳細說明：

ZD1型錐形轉子制動三相異步電動機 0.2kw～18.5kw

適用范圍：
ZD1型錐形轉子制動三相異步電動機是電動葫蘆的起升電動機，或用于要求起動轉矩較大及制動力矩較大的驅動裝置，也可以在起重運輸機械、機床、生產流水線和其它需要迅速制動的場合中使用。本系列電機采用50Hz，380V電源。基準工作制S3，負載持續率25%，通電起動次數為每小時120次。

結構簡介：
ZD1型錐形轉子制動三相異步電動機為立式電動機，采用圓錐面制動器，輸出端軸伸為矩形花鍵，機座不帶底腳，前端蓋有凸緣（法蘭式），安裝孔在前端蓋凸緣上。本系列電動機為封閉式結構，防護等級IP44，冷卻方式為自扇冷式IC0141，絕緣等級為B級。

主要技術參數：

號\參數	功率 KW	轉速 r/min	額定電流 A	最大轉矩/額定轉矩	起動轉矩/額定轉矩	起動電流 A	效率 η	功率因素	制動力矩 N.m	轉動慣量 kg.m2	重量kg
ZD111-4	0.2	1380	0.72	2.0	2.0	4.0	0.65	0.64	1.96	0.006	10
ZD112-4	0.4	1380	1.25	2.0	2.0	7.0	0.67	0.73	4.9	0.007	12
ZD121-4	0.8	1380	2.4	2.5	2.5	13.0	0.70	0.72	11.0	0.030	31
ZD122-4	1.5	1380	4.3	2.5	2.5	24.0	0.72	0.74	19.6	0.045	40
ZD131-4	3.0	1380	7.6	2.7	2.7	42.0	0.78	0.77	42.14	0.130	50
ZD132-4	4.5	1380	11.0	2.7	2.7	60.0	0.78	0.80	62.72	0.160	62.7
ZD141-4	7.5	1400	18.0	3.0	3.0	100.0	0.79	0.80	98.0	0.390	103
ZD1151-4	13	1400	30.0	3.0	3.0	165.0	0.80	0.82	184.4	0.700	181
ZD152-4	18.5	1400	41.7	3.0	3.0	229.0	0.82	0.82	225.4	1.120	210
ZD232-4	5.5	1380	16.0	3.0	3.0	0.92	0.79	0.72	62.72	0.160	65
ZD251-4	15.0	1400	36.0	3.0	3.0	220.0	0.81	0.82	184.4	1.050	190
ZDx51-4	11	1421	25	3.0	3.0	173	0.867	0.87	165.6	0.75	181
ZDx62-6	18.5	920	40	2.8	2.8	202	0.84	0.83	390

ZD1系列電機按裝及外形尺寸

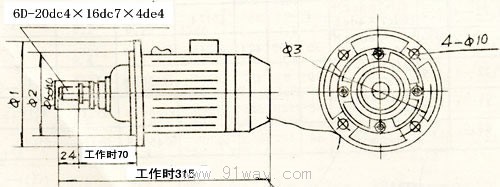

型號/項目	功率KW	軸伸花鍵	L1	L2	L3	Φ1	Φ2	Φ3	Φ4
ZD1 21—4	0.8	6D-20dc4×16dc7×4de4	24	70	316	Φ172	Φ220h8	Φ196	Φ9
ZD1 22—4	1.5	6D-20dc4×16dc7×4de4	24	71	355	Φ174	Φ235h8	Φ196	Φ13.5
ZD1 31—4	3	6D-20dc4×16dc7×4de4	30	109	424	Φ215	Φ290h8	Φ205	Φ13
ZD1 32—4	4.5	6D-28dc4×23dc7×6de4	30	98	437	Φ215	Φ320h8	Φ260	Φ13
ZD1 41—4	7.5	10D-35dc4×28dc7×4de4	35	120	525	Φ260	Φ380h8	Φ286	Φ17
ZD1 51—4	13	10D-40dc4×32dc7×5de4	40	172	670	Φ300	Φ455h8	Φ340	Φ17

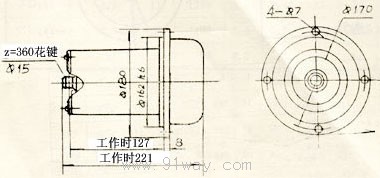

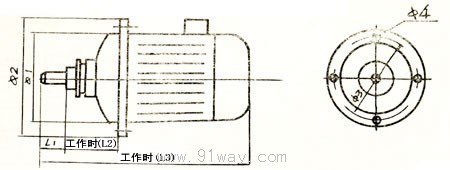

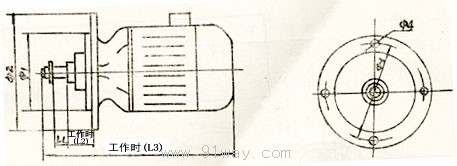

ZDYA1系列按裝及外形尺寸

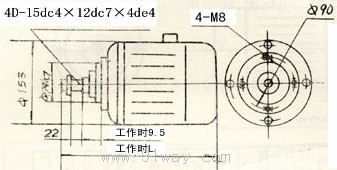

型號/項目	功率KW	軸伸花鍵	L1	L2	L3	Φ1	Φ2	Φ3	Φ4
ZDY111-4	0.2	4D-15dc4×12dc7×4de4	22	15	261	Φ75h7	Φ110	Φ90	Φ7
ZDY112-4	0.4	4D-15dc4×12dc7×4de4	22	15	281	Φ75h7	Φ110	Φ90	Φ7
ZDYA0.8	0.8	6D-20dc4×16dc7×4de4	24	20	315	Φ100h7	Φ140	Φ120	Φ10
						Φ130h7	Φ190	Φ165	Φ12
ZDY121-4	0.8	6D-20dc4×16dc7×4de4	24	20	329	Φ100h7	Φ140	Φ120	Φ9

型號/項目	功率（KW）	L(mm)
ZDY1 11-4	0.2	230.5
ZDY1 12-4	0.4	250.5

型號 功率（KW） 1 2 3 ZDQ0.8 0.8 Φ220 Φ176 h7 200 Φ220 h8 Φ176 196

型號 功率（KW） ZD12-4（B） 0.4

項 目

功 率

定 子 電 流

定 子 電 壓

轉 子 電 流

轉 子 電 壓

功 率 因 素

效 率

轉 數

頻 率

相 數

絕 緣 等 級

定 子 接 法

轉 子 接 法

制 動 力 矩

重 量

數據

1.5

4.3

380

8

135

0.74

72

1380

50

3

E

Y

Y

1.1

39

單位

kW

A

V

A

V

%

n/nin

HZ

kgt.m

kg

ZDR:12-4型1.5KW錐型轉子繞線電動機是一種特殊的三相異步電動機經用戶配套變阻器，用于CD1型行車上的驅動電機，該電機使用及條件維護要點與ZD1系列電動機相同，電機前端充有集電環結構，采用恒力彈簧結構刷握，應保持電刷與集電環的接觸良好，延長電刷使用壽命。

型號	功率（KW）
ZD21-14（D）	0.8
ZD112-4（D）	0.4

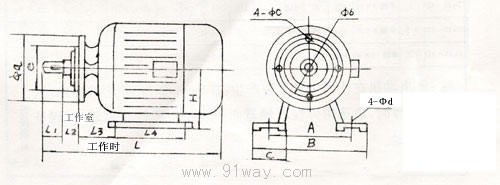

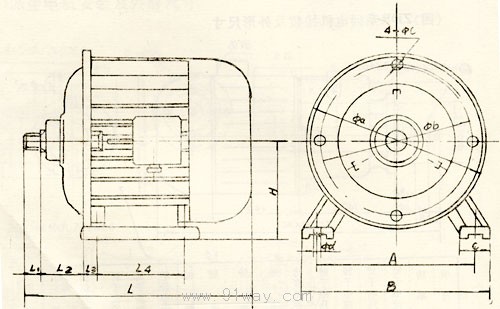

型號/項目	功率KW	軸伸鍵型	L	L1	L2	L3	L4	H	Φa
ZD1 12—4D	0.4	單鍵5×22	255.55	22	36.5	12	100	80	153
ZD1 21—4D	0.8	單鍵6×24	341	40	20	71.5	112	112	140
ZD1 22—4D	1.5	單鍵8×36	358	24	71	17.5	140	112	235
ZD1 31—4D	3	單鍵8×36	426	30	109		178	160	290
ZD1 32—4D	4.5	單鍵8×36	435	30	98	12	178	160	320
ZD1 41—4D	7.5	單鍵10×40	528	35	120		254	200	380

號/項目	功率KW	軸伸鍵型	Φb	Φc	Φd	Φe	A	B	C
ZD1 12—4D	0.4	單鍵5×22	90	8	11	75	125	160	35
ZD1 21—4D	0.8	單鍵6×24	120	9	13	100	160	205	45
ZD1 22—4D	1.5	單鍵8×36	205	135	12		190	245	50
ZD1 31—4D	3	單鍵8×36	260	13	15		216	280	60
ZD1 32—4D	4.5	單鍵8×36	286	13	15		216	280	60
ZD1 41—4D	7.5	單鍵10×40	340	17	15		254	325	70

ZD1系列錐形轉子制動三相異步電動機
