3RTl0三極交流接觸器產品詳細說明：

3RTl0三極接觸器最佳適用于最常見的應用之一：切換三相電機。7種規格，涵蓋功率范圍從3到250 kW／400 V，交、直流控制。對于電氣使用壽命要求極高，重載起動以及1000 V應用場合，3RTl2接觸器是您的首選。

主要技術參數

額定工作類別400V時的工作電流	AC-2和AC-3三相交流電機的功率	輔助觸頭識別號	結構形式		訂貨號
					400V	230V	220V	110V	48V	42V	24V
交流操作（S00/S0/S2）：以螺釘方式和卡裝方式固定到35mm導軌上
XCC8-12(S00) 規格
7A	2.2	10E	1	-	3RT1015-1AV01	AP01	AN21	AF01	AH01	AD01	AB01
		01E	-	1	3RT1015-1AV02	AP02	AN22	AF02	AH02	AD02	AB02
9A	3	10E	1	-	3RT1016
		01E	-	1	3RT1016
12A	7	10E	1	-	3RT1017-1AR61	AP01	AP61	AK61
		01E	-	1	3RT1017-1AR62	AP02	AP62	AK62
XCC8-25(S0) 規格
12A	3	-	-	-	3RT1024-1AV00	AP00	AN20	AF00	AH00	AD00	AB00
		22E	2	2	3RT1024-1AV04	AP04	AN24	AF04	AH04	AD04	AB04
17A	4	-	-	-	3RT1025
		22E	2	2	3RT1025
25A	5.5	-	-	-	3RT1026-1AR60	AL20	AP60	AG20	AH20	AD20	AC20
		22E	2	2	3RT1026-1AR64	AL24	AP64	AG24	AF24	AD24	AC24
XCC8-35(S2) 規格
32A	7.5	-	-	-	3RT1034-1AV00	AP00	AN20	AF00	AH00	AD00	AB00
		22E	2	2	3RT1034-1AV04	AP04	AN24	AF04	AH04	AD04	AB04
40A	11	-	-	-	3RT1035
		22E	2	2	3RT1035
50A	15	-	-	-	3RT1036-1AR60	AL20	AP60	AG20	AH20	AD20	AC20
		22E	2	2	3RT1066-1AR64	AL24	AP64	AG24	AF24	AD24	AC24
交流操作（S3）：以螺釘方式和卡裝方式固定到35mm和37mm導軌上
XCC8-45(S3) 規格
65A	18.5	-	-	-	3RT1044-1AV00	AP00	AN20	AF00	AH00	AD00	AB00
		22E	2	2	3RT1044-1AV04	AP04	AN24	AF04	AH04	AD04	AB04
80A	22	-	-	-	3RT1045
		22E	2	2	3RT1045
95A	22	-	-	-	3RT1046-1AR60	AL20	AP60	AG20	AH20	AD20	AC20
		22E	2	2	3RT1046-1AR64	AL24	AP64	AG24	AF24	AD24	AC24

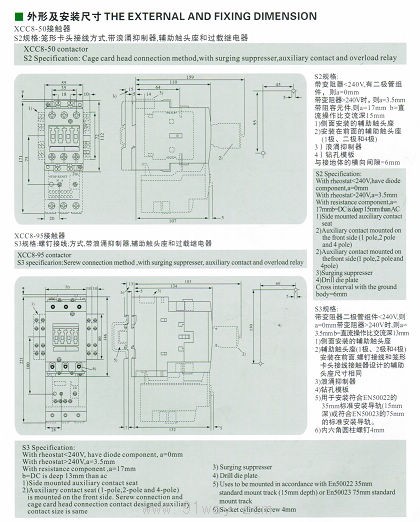

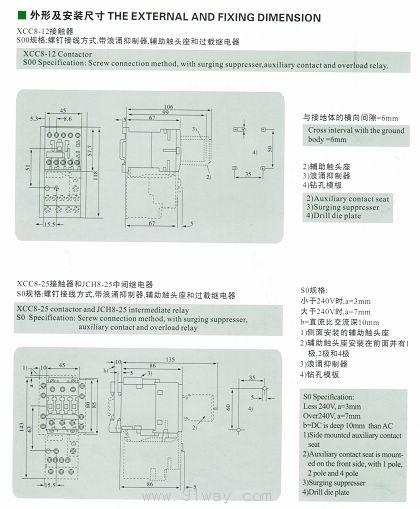

外形及安裝尺寸

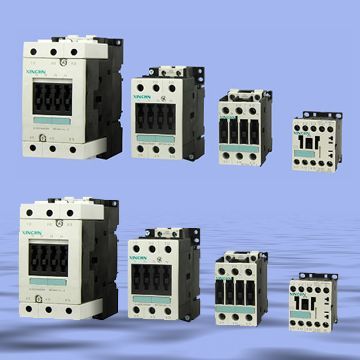

3RTl0三極交流接觸器
