您的位置：您的位置：首頁 → 低壓電器 → 低壓接觸器 → 交流接觸器 → CK3系列交流接觸器

產品名稱：

CK3系列交流接觸器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 交流接觸器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

江蘇

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

CK3系列交流接觸器產品詳細說明：

CK3系列交流接觸器主要用于交流50Hz或60Hz、額定工作電壓至690V及額定工作電流至800A的低壓配電系統中接通和分斷電路，并可與CJR3熱過載繼電器或CD1電動機保護器或CD4智能馬達保護器組成電動機起動器，以保護運行中可能發生過載的電動機。產品符合IEC60947-4-1、GB 14048.4標準，并獲得國家強制性產品認證“CCC”證書。

CK3系列交流接觸器主要技術參數表

型號			CK3-09F CK3-09	CK3-12F CK3-12	CK3-18F CK3-18	CK3-25F CK3-25	CK3-32	CK3-40	CK3-50	CK3-65	CK3-80	CK3-09F/G CK3-09/G	CK3-12F/G CK3-12/G	CK3-18F/G CK3-18/G	CK3-25F/G CK3-25/G
額定工作電壓Ue（V）			AC220/230V，AC380/400V，AC660/690V
額定工作電流 Ie（A）	AC-3	220/230V	9	12	18	25	32	40	50	68	80	9	12	18	25
		380/400V	9	12	18	25	32	40	50	65	80	9	12	18	25
		660/690V	5	7	9	9	15	19	26	38	44	5	7	9	9
	AC-1	≤400V	20	20	25	32	50	60	65	100	105	20	20	25	32
額定絕緣電壓Ui(V)			690				1000					690
額定沖擊耐受電壓Uimp(V)			6000				8000					6000
飛弧距離（mm）			0
機械壽命（萬次）			1500	1500	1500	1500	1500	1500	1500	1000	1000	1500	1500	1500	1500
電壽命（萬次）（AC-3 380/400V）			200	150	150	150	150	150	150	150	100	200	150	150	150

型號			CK3-32/G	CK3-40/G	CK3-50/G	CK3-65/G	CK3-80/G	CK3-105 CK3-105	CK3-125 CK3-125J	CK3-150 CK3-150J	CK3-180 CK3-180J	CK3-220 CK3-220J	CK3-300	CK3-400	CK3-600	CK3-800
額定工作電壓Ue（V）			AC220/230V，AC380/400V，AC660/690V
額定工作電流Ie（A）	AC-3	220/230V	32	40	50	68	80	105	125	150	180	220	300	400	600	800
		380/400V	32	40	50	65	80	105	125	150	180	220	300	400	600	800
		660/690V	15	19	26	38	44	64	72	103	150	150	230	360	600	630
	AC-1	≤400V	50	60	65	100	105	150	150	200	260	260	350	450	660	800
額定絕緣電壓Ui(V)			1000
額定沖擊耐受電壓Uimp(V)			8000
飛弧距離（mm）			0
機械壽命（萬次）			1500	1500	1500	1000	1000	1000	1000	1000	1000	1000	1000	1000	500	250
電氣壽命（萬次）（AC-3 380/400V）			150	150	150	150	100	100	100	100	100	100	100	50	50

5. 控制電源電壓Us額定值及代號

CK3-09F～25F CK3-09～80 CK3-105J~220J			CK3-09F/G～25F/G CK3-09/G～80/G		CK3-105～800			CK3-25/VS～400/VS用
交流操作（AC）			直流操作（DC）		交直流兩用（AC/DC）			交直流兩用（AC/DC）
電壓（V）	代號		電壓（V）	代號	電壓（V）		代號	電壓（V）		代號
電壓（V）	50Hz	60Hz	電壓（V）	代號	AC （50Hz/60Hz）	DC	代號	AC （50Hz/60Hz）	DC	代號
24	E5	—	24	E	24^1）	24^1）	E8	36	—	I8
36	I5	—	48	F	36^1）	—	I8	48	48	F8
48	F5	—	110	H	48^1）	48^1）	F8	110	110	H8
110	H5	—	220	M	110	110	H8	127/132	—	U8
220/230	N5	—			220/230	220	M8	220/230	220	M8
380/400	45	—			380/400	—	48	380/400	—	48
注1：CK3-600、800無該控制電壓

6. CK3系列交流接觸器控制線圈特性
交流操作

型號	動作電壓范圍（50Hz、60Hz）		電磁鐵容量（VA）		功耗（W）	動作時間（ms）
型號	吸合	釋放	吸合時	保持時	功耗（W）	線圈ON～主觸頭ON	線圈OFF～主觸頭OFF
CK3-09F CK3-09	0.85 ～1.1Us	0.2 ～0.75Us	90	9	2.7	9～20	4～20
CK3-12F CK3-12			90	9	2.7	9～20	4～20
CK3-18F CK3-18			90	9	2.7	9～20	4～20
CK3-25F CK3-25			90	9	2.7	9～20	4～20
CK3-32			120	12.7	3.6	10～17	6～13
CK3-40			120	12.7	3.6	10～17	6～13
CK3-50			120	12.7	3.6	10～17	6～13
CK3-65			180	13.3	4.5	10～18	8～18
CK3-80			180	13.3	4.5	10～18	8～18
CK3-105			90	4.4	3.4	39～45	27～33
CK3-125			130	4.2	3.3	31～37	30～36
CK3-150			130	4.2	3.3	31～37	30～36
CK3-180			195	5.6	4.3	38～44	31～37
CK3-220			195	5.6	4.3	38～44	31～37
CK3-300			310	6.5	5.6	43～49	41～47
CK3-400			310	6.5	5.6	43～49	41～47
CK3-600			460	11	7.8	69～75	56～62
CK3-800			460	11	7.8	69～75	56～62

直流操作

型號	動作電壓范圍		電磁鐵容量（W）		功耗 (W)	動作時間（ms）
型號	吸合	釋放	吸合時	保持時	保持時	線圈ON～主觸頭ON	線圈OFF～主觸頭OFF
CK3-09F/G CK3-09/G	0.85 ～1.1Us	0.1 ～ 0.75Us	7	7	50	43～47	10～24
CK3-12F/G CK3-12/G			7	7	50	43～47	10～24
CK3-18F/G CK3-18/G			7	7	50	43～47	10～24
CK3-25F/G CK3-25/G			7	7	50	43～47	10～24
CK3-32/G			9	9	60	40～50	8～17
CK3-40/G			9	9	60	40～50	8～17
CK3-50/G			9	9	60	40～50	8～17
CK3-65/G			12	12	70	60～70	14～21
CK3-80/G			12	12	70	60～70	14～21
CK3-105			85	2	1	35～41	26～32
CK3-125			145	2.3	1	28～34	27～33
CK3-150			145	2.3	1	28～34	27～33
CK3-180			225	3.3	1	33～39	31～37
CK3-220			225	3.3	1	33～39	31～37
CK3-300			325	3.2	1	38～44	41～47
CK3-400			325	3.2	1	38～44	41～47
CK3-600			490	5.2	1	64～70	52～57
CK3-800			490	5.2	1	64～70	52～57

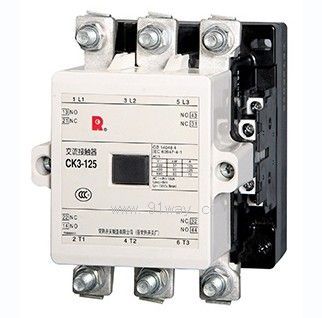

CK3系列交流接觸器

CK3系列交流接觸器（示意圖）
