一、概述
FZW-15型戶外交流高壓真空負荷隔離開關是依據GB3804.1-90《3-63kV交流高壓負荷開關》和GB1985-89《交流高壓隔離開關和接地開關》等國家標準,吸收國外同類產品特點,并結合我國國情,在行業專家指導下研制而成。該產品可開斷額定電流、關合短路電流,而且有明顯的斷開點,負荷分?jǐn)啵娫锤綦x性能非常可靠。可配手動機構,也可配電動機構(電動機構也具備手動功能),既可就地操作,也可遠方操作。
二、使用條件
1、海拔不超過1000m;
2、周圍空氣溫度:上限+40度,下限-40度
3、風壓不超過700Pa
4、地震烈度不超過8度
6、覆冰厚度不大于4mm
7、不適用于有易燃、易爆、化學腐蝕及劇烈振動的場所
8、支柱絕緣子污穢等級:普通型為0級,耐污型按要求
三、開關的主要特點
1、開關的結構是在隔離開關基礎上附加真空滅弧裝置,所以不但具有負荷開關功能,而且具有隔離開關的功能。
2、開關在開斷過程中,開斷的速度是靠滅弧裝置中的快速機構保證,故開斷的
速度不受手動或電動機構操動速度的影響。
3、開關整體結構簡單,關鍵的滅弧裝置為整體結構,更換方便。
4、可頻繁操作,幾乎無維修。
5、可電動,可手動,可近控,可遠控,可無線遙控。
四、遵循的標準
FZW-15型戶外交流高壓真空負荷隔離開關的技術條件符合國家標準GB3804.1-xx,3~36kV交流高壓負荷開關和GB/T11022-1999高壓開關設備和控制設備標準的共用技術要求。

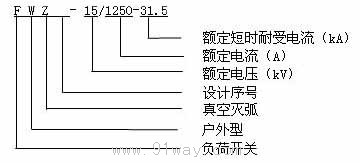

五、1開關型號及含義

2使用環境與條件
a.環境空氣溫度±40℃以內;
b.污穢等級:爬電距離≥900mm
c.海拔高度不超過3000米;
d.風壓不超過700Pa(相當于風速34米/秒);
e.在高濕度期內溫度急降時可以凝露;
f.無火災、爆炸、化學腐蝕的場所;
g.無經常性的劇烈振動,地震烈度不超過8度。
六、FZW-15型戶外交流高壓真空負荷隔離開關主要技術數據
|
序號 |
項 目 |
單 位 |
參 數 |
|
1 |
額定電壓 |
kV |
15 |
|
2 |
額定電流 |
A |
1250 |
|
3 |
工頻耐壓(1分鐘) |
|
|
|
真空滅弧室斷口(電壽命前、后) |
kV |
50 |
|
相間、相對地(干試) |
kV |
95 |
|
(濕試) |
kV |
85 |
|
隔離斷口(干試) |
kV |
110 |
|
(濕試) |
kV |
95 |
|
4 |
雷電沖擊耐壓 |
|
|
|
相間、相對地 |
kV |
185 |
|
隔離斷口 |
kV |
215 |
|
5 |
額定短路關合電流(峰值) |
kA |
31.5 |
|
6 |
關合和開斷電流次數 |
次 |
42 |
|
7 |
額定動穩定電流(峰值) |
kA |
80 |
|
8 |
4秒熱穩定電流(有效值) |
kA |
31.5 |
|
9 |
額定電纜充電開斷電流 |
A |
10 |
|
10 |
機械壽命 |
次 |
10000 |
負荷隔離開關的主要機械特性
|
序號 |
項 目 |
單 位 |
參 數 |
|
1 |
觸頭開距 |
mm |
14±1 |
|
2 |
觸頭超程 |
mm |
2±0.5 |
|
3 |
三相分合閘不同期 |
ms |
≤5 |
|
4 |
每相回路直流電阻 |
μΩ |
≤160 |
|
5 |
分閘時間 |
s |
8±2 |
|
6 |
合閘時間 |
s |
8±2 |
七、主要結構及工作原理
三相整體經支柱絕緣子安裝在同一底架上,主要由真空滅弧室、底架部分,絕緣子,主導電回路部分、傳動部分等組成。基座部分由型鋼焊接,表面經熱鍍鋅處理而成;主導電回路主要由主觸頭、弧觸頭、觸頭座和導電板組成。全部為電解銅加工而成,表面經特殊防腐處理;傳動部分由傳動軸、絕緣拉桿、拐臂等組成,除絕緣拉桿為電瓷外,其余均為熱鍍鋅體;真空滅弧室由真室泡、弧觸頭(叉形觸頭)、快速機構組成,真空滅弧室下部與開關靜觸頭側固定聯結,叉形觸頭以活動軸的方式固定在真空滅弧室上部。
1、FZW-15型戶外交流高壓真空負荷開關外形尺寸(點擊查看)圖

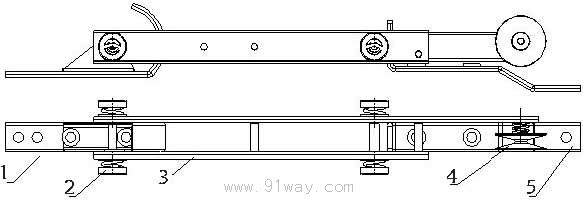

2、主導電回路見圖:真空負荷隔離隔離開關中間觸頭(630A-1250A)

1右出線板2觸頭彈簧3主導電板4弧觸頭5左出線板
特點說明:
1左右出線板材質為T2紫銅,封閉抗氧化處理抗氧化處理,表面鍍銀
2彈簧1Cr18Ni9Ti不銹鋼表面亮化處理
3接觸部位為圓弧"線接觸"結構,接觸壓力均勻,自凈性能好,長期運行頻繁動作安全可靠。
八、工作原理
操作機構把操作力通過拐臂傳遞給負荷隔離開關本體,負荷隔離開關本體通過底架部分的傳動軸轉動使負荷隔離開關分合閘。負荷隔離開關合閘時動觸頭先與弧觸頭(叉形觸頭)接觸后施轉帶動真空滅弧室內快速機構使真室泡快速閉合(此時開關主回路動靜觸頭未接觸),回路電流接通,繼續旋轉一定角度后,動靜觸頭接觸,主導電回路接通,完成合閘動作。分閘時動觸頭刀片與靜觸頭刀片脫離,電流途徑為動觸頭刀片-叉形觸頭-真室泡-接線板。當繼續分閘到一定位置時,真空滅弧室快速機構動作使電弧熄滅在真室泡內,負荷電流分?jǐn)嗤瓿煞珠l過程。見圖7:
九、包裝運輸和保存
包裝方式為木箱,機構本體、隨機附件、文件(產品合格證、使用說明書)均包裝在一個木箱內。產品到達目的地后若不立即安裝,須放在防雨、干燥、通風場所,若長期存放應定期檢查。
十、隨機文件及訂貨須知
1、隨機文件包括開關說明書、產品合格證和裝箱單各一份。
2、訂貨時請說明產品型號、額定電壓、操作機構型號和輔助開關極數。
