FN16A-12RD/200-31.5型組合電器適用交流50Hz,額定電壓6-10KV的網絡中。FN16A-12D/630可開斷負荷電流,FN16A-12RD/200-31.5可開斷負荷電流,過載電流和短路電流,特別適用于無油化,不檢修及頻繁操作要求的場所。本產品可配用CS6-Ⅰ型操作機構,也可在開關上直接操作,不必另附操作機構。選用FN16A-12D/12-J型開關可同時實現電動和手動操作。
使用環境條件
A 、周圍空氣溫度:上限+40oC ;
下限-25 oC
b 、相對濕度:月平均值不大于90%;
日平均值不大于95%
c 、海拔不超過:1000m;
d 、周圍無腐蝕或可燃性氣體等明顯污染;
e 、無經常性的劇烈震動。

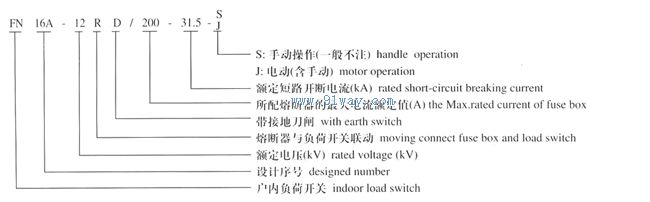

FN16A-12RD/200-31.5型真空負荷開關組合電器型號含義
| 序號 |
項目 |
單位 |
參數 |
| 1 |
額定電壓及最高工作電壓 |
KV |
12 |
| 2 |
額定頻率 |
Hz |
50 |
| 3 |
熔斷器最大額定電流 |
A |
200 |
| 4 |
額定轉移電流 |
A |
3150 |
| 5 |
熔斷管觸發開關的分閘時間 |
ms |
310+5 |
| 6 |
額定短路開斷電流(預期有效值) |
KA |
31.5 |
| 7 |
額定短路開斷關合電流(預期峰值) |
KA |
80 |
| 8 |
1min工頻耐受電壓(有效值)對地、相間、真空斷口/隔離斷口 |
KV |
42/48 |
| 9 |
雷電沖擊耐受電壓(峰值)對地、相間、真空斷口/隔離斷口 |
KV |
75/85 |
| 10 |
熔斷器撞擊輸出能量 |
J |
2-5 |

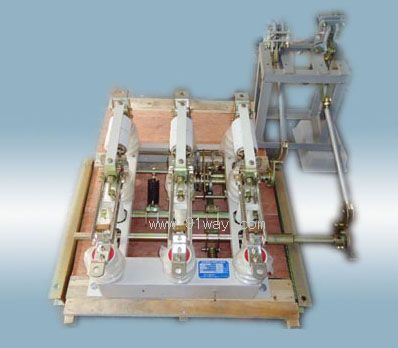

FN16A-12RD/200-31.5型真空負荷開關組合電器
