WZ系列爪式電渦流制動器產品詳細說明：

一、 概述
電渦流制動器又稱電磁制動器，它是利用渦流損耗的原理來吸收功率的。由電渦流制動器、控制器及傳感器組成的成套測功，可以測取被測機械的輸出轉矩和轉速，從而得出功率，某種場合可以取代磁粉、水力測功機、直流發電機組等，用來測量各種電動機、柴油機、齒輪箱等動力機械的性能，成為型式試驗的必要設備，與其它測功裝置相比，電渦流制動器具有更高的可靠性、實用性和穩定性。
二、主要特點
１、結構簡單、運行穩定、價格低廉、使用維護方便；
２、采用水冷卻，噪音低、振動小；
３、輸入轉速范圍寬，可用于變頻調速等各類電動機 及動力機械的型式試驗；
４、控制器采用直流電源，控制功率小；
５、轉矩的測量可以采用普通磅秤、電子磅秤或高精度轉矩傳感器，適用于不同測量精度的場合；
６、作制動器用，適用于高轉速大轉矩場合。

三、產品規格及主要數據

型號	輸入轉速 (r/min)	額定力矩 (N.m)	吸收功率 （kW）	勵磁電壓 （V）	勵磁電流 （A）	冷卻水量 (L/min)	重 量 （kg）	備 注
WZ5	200～3600	5	0.75	<90 DC	<5	1	45	轉速 1500r/min 以下為恒轉矩； 1500r/min 以上為恒功率
WZ5B							36
WZ10		10	1.5				60
WZ10B							40
WZ20		20	3			2	100
WZ20B							52
WZ50		50	8			5	170
WZ50B							83
WZ100		100	15			8	270
WZ100B							120
WZ200		200	30			15	430
WZ200B							210
WZ300		300	45			25	610
WZ300B							300
WZ650	200～3600	650	100	<180 DC	<10	55	1000
WZ650B							730
WZ1000		1000	150			80	1730
WZ1000B							1200
WZ2000		2000	315			160	2240
WZ2000B							2470
WZ3000B		3000	470		<20	240	3500
WZ6500B		6500	1000		<40	550	4600
WZ10000B		10000	1570		<60	800	5800
WZ14000B		14000	2200		<90	1100	8200

型號說明

A：雙軸伸，基本形式（可省略）B:單軸伸 Z:轉子形式

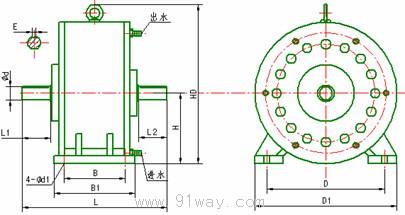

4、外形及安裝尺寸



型 號	安裝尺寸	外形尺寸不大于
	B	D	L1	L2	d	H	d1	E	B1	D1	HD	L
WZ5	110	190	40	40	15	120	12	5	150	240	278	280
WZ 5B	110	190	40	40	15	120	12	5	150	240	278	225
WZ 10	118	210	50	50	20	130	12	6	158	260	300	280
WZ 10B	118	210	50	50	20	130	12	6	158	260	300	225
WZ 20	130	250	60	60	28	150	14	8	170	300	338	315
WZ 20B	130	250	60	60	28	150	14	8	170	300	338	252
WZ 50	180	320	80	80	35	185	18	10	224	370	420	390
WZ 50B	180	320	80	80	35	185	18	10	224	370	420	307
WZ 100	200	360	100	100	40	215	22	12	240	428	472	450
WZ 100B	200	360	100	100	40	215	22	12	240	428	472	346
WZ 200	230	440	110	110	55	250	22	16	280	500	550	510
WZ 200B	230	440	110	110	55	250	22	16	280	500	550	396
WZ 300	240	490	140	140	55	295	22	16	300	580	655	610
WZ 300B	240	490	140	140	55	295	22	16	300	580	655	465
WZ 650	330	600	140	140	70	350	25	20	400	720	780	680
WZ 650B	330	600	140	140	70	350	25	20	400	720	780	680
WZ 1000	380	680	140	140	80	385	28	22	440	770	830	730
WZ 1000B	380	680	140	140	80	385	28	22	440	770	830	585
WZ 2000	560	610	170	170	90	355	35	25	620	830	960	1420
WZ 2000B	560	610	170	170	90	355	35	25	620	830	960	1240

使用環境
1、最高的環境溫度不超過40℃
2、海拔高度不超過1000m
3、當環境溫度為20時，相對溫度不大于85%
冷卻水
1、水質
   冷卻水的水質為自來水、一般工業用水、地下水或經初步過濾的河水。水中不含有直徑1mm以上的固定果斷或其它雜物，其PH值為6-8，硬度以200ppm以下為宜，最大值為300ppm.
2、水壓
進水壓力一般不小于0.05MPa,不大于0.2MPa,本產品對水壓要求不嚴，建議用戶在安裝時加進水閥門，以方便調節水量。
3、水量
冷卻水量見參數表，進水量的大小按測試功率的不同進行調節。一般按千瓦損耗約0.5L/min的水量供給。
4、進水溫度最高不超過30℃，但不低于4℃，出水溫度約為70℃為宜，使用時可根據出水溫度的高低調節冷卻水量。

訂貨須知：
1、  請注明所需電渦流制動器產品型號。
2、  有特殊要求，經雙方協議后，可供應各種特殊規格電渦流制動器；
    （1）特殊安裝尺寸、特殊轉速范圍、特殊輸出方式；
    （2）小功率空冷渦流制動器；
    （3）提供電渦流制動器配套的WLK控制器，控制器的電氣性能與電渦流制動器的技術參數相匹配。
3、 本樣本所提供的數據僅供用戶參考，具體數據有變動時恕不通知，訂貨前請聯系。
