NAL-12/12R型負荷開關產品詳細說明：

NAL-12型負荷開關、NAL-12R型負荷開關-熔斷器組合電器可加裝接地開關，技術參數表：

序號	名        稱						單 位	NAL－12D	NAL－12DR
1	額定電壓						kV	12	12
2	額定頻率						Hz	50	50
3	額定電流						A	630（1250）	100
4	額定		1min工頻耐受電壓			對地、相間	kV	42	42
	絕緣   水平					隔離斷口		48	48
			雷電沖擊耐受電壓(峰值)			對地、相間		75	75
						隔離斷口		85	85
5	額定短路耐受電流 (動穩定電流)					負荷開關	kV	50
						接地開關		16
6	額定短路持續時間 (熱穩定時間)					負荷開關	S	2
						接地開關		2
7	額定短路關合電流(峰值)						kV	50
8						有功負載開斷電流	A	630
						閉環開斷電流		630
	額定開斷電流					5%有功負載開斷電流		31.5
						電纜充電電流		10
						開斷空載變壓器容量	kVA	1250
9	額定短路開斷電流(限流熔斷器)						kV		31.5
10	額定轉移電流						A		1600
11	機械壽命						次	2000	2000

結構特性表

序 號	名  稱	單 位	參  數
1	斷口開距	mm	≥212
2	相間中心距		170
3	剛分剛合速度	m/s	＞5
4	主觸刀與觸頭間的彈簧正壓	N	230±23
5	合閘操作力矩	N.M	80－100
6	三相合閘不同期	mm	≤3
7	三相分閘不同期		≤3
8	分離脫扣器固有分閘時間	ms	40～65
9	主回路電阻	μΩ	≤100

NAL-12DR負荷開關-熔斷器組合電器的限流熔斷器額定電流選擇按變壓器容量選擇，參數見下表：

變壓器容量(KVA)	100	125	160	200	250	300/ 31.5	400	500	630	750/ 800	1000	1250
熔斷器額定電流(A)	16	16	16	20	25	31.5	40	50	63	80	80 100	100 125

NAL12系列技術裝配圖

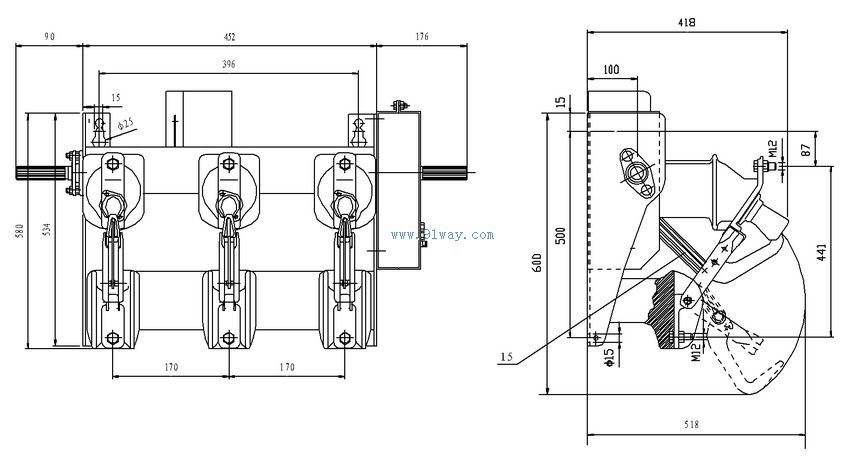

NAL12-6K170R

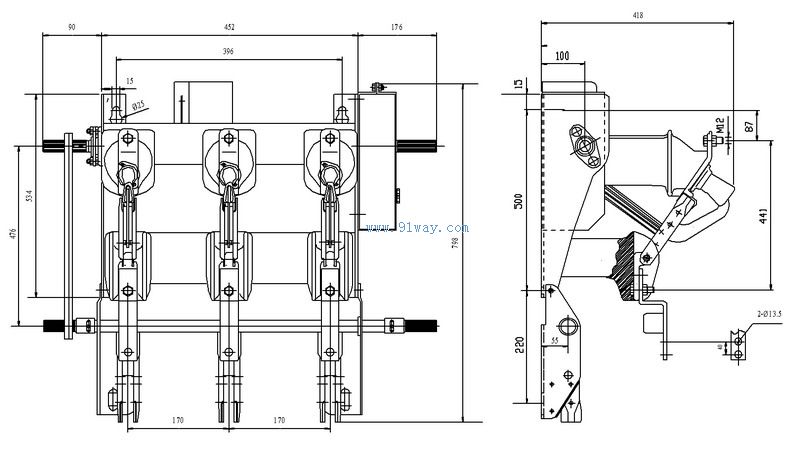

NAL12-6K170RE


NALF12-6A170R


NALF12-6A170RE
