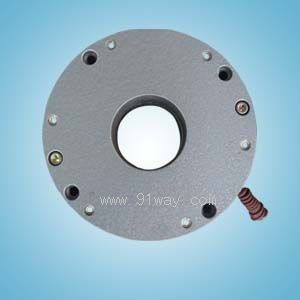

SDZ1型電磁失電安全制動器產品詳細說明：

一、用途
SDZ1型電磁失電安全制動器主要與Y系列電機、電動葫蘆減速機配套,實現快速停車、準確定位、頻繁起動、斷電時安全制動（防險）等功能。
這種制動器具有結構緊湊、安裝方便、適用性廣、噪音低、工作頻次高、動作靈敏、制動可靠等優點，是工業現代化中一種理想的自動化執行元件。

二、工作原理及安裝維護

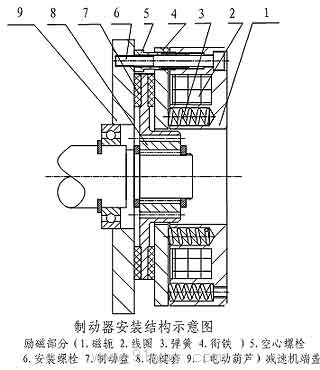

該系列電磁失電安全制動器主要由勵磁部分（磁軛1、線圈2、彈簧3、銜鐵4）、制動盤7、花鍵套8等主要零部件組成。勵磁部分通過安裝螺栓6安裝在機座上，旋轉安裝螺栓6調整氣隙至初始安裝氣隙推薦值δ后（見安裝尺寸參數表），反向旋出空心螺栓5，頂緊勵磁部分�；ㄦI套通過矩形花鍵與傳動軸相連；制動盤7與花鍵套8通過漸開線花鍵嚙合。當線圈斷電時，在彈簧力的作用下，制動盤7與銜鐵4、機座9端面產生摩擦力，通過花鍵套8傳給傳動軸，使軸制動。當線圈通電后，在電磁力作用下，銜鐵4被吸向磁軛1，使制動盤7松開，傳動軸制動解除。

安裝前應將摩擦副表面油污、雜物清除干凈。工作一段時間后，由于摩擦材料的磨損使制動器工作氣隙過大，應及時調整好工作氣隙至初始安裝氣隙推薦值δ，以免影響正常工作。

三、技術參數表

規格\型號	SDZ1- 40	SDZ1- 80	SDZ1- 150	SDZ1- 200	SDZ1- 300
配套電動葫蘆噸位	2	3	5	10	20
配套電機機座號	112	132	160	180	200
額定制動力矩Me(N•m)	40	75	150	200	300
額定電壓DC(V)	170
額定功率 P20℃(W)	70	95	110	120	145
制動時間 (s)	0.25		0.35		0.45
最大工作氣隙	1	1.2			1.5
允許最大相對轉速	3000

注：電動葫蘆3噸及3噸以下推薦采用SDZ1-80電磁失電安全制動器。

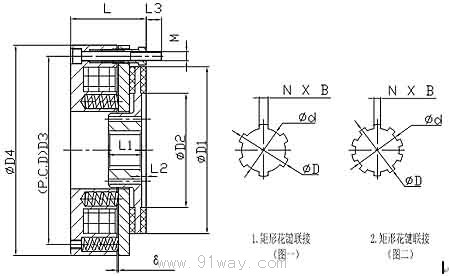

四、安裝尺寸簡圖及安裝尺寸表

δ：為初始安裝氣隙推薦值。

型號\尺寸	D1	D2	D3	D4	L	L1	L2	L3	M	N×B	D	d	δ
SDZ1-40	169	150	130	90	58	30	3.5	12	3-M8	6×5	23	18	0.5
SDZ1-80	188.5	170	150	104	68	30	3.5	14	3-M8	6×5	23	18	0.5
										6×6	28	23
SDZ1-150	222	202	180	120	80	35	4	15	4-M10	6×6	28	23	0.6
										10×4	35	28
SDZ1-200	265	244	220	150	95	40	4	21	4-M10	10×4	35	28	0.6
SDZ1-300	310	280	248	155	115	50	4	18	4-M12	根據客戶要求做			0.8

五、使用條件
制動器在下列條件下能連續可靠工作：
1、海拔高度不超過1000米。
2、環境工作溫度為-15°C至+40°C。
3、最濕月月平均最高相對濕度為90%，同時該月平均最低溫度不高于25°C。
4、周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體及塵埃。
5、線圈工作電壓波動不超過+5%至-15%的額定工作電壓。
6、摩擦副不得污染油脂類物質。

六、注意事項
1、摩擦片屬于易損件。磨損后，氣隙增大，當超過制動器最大允許氣隙時，應進行重新調整，否則影響正常工作，甚至損壞制動器。
2、當頻繁運轉、制動時，應定期檢查緊固件有無松動，如有松動，應重新調整旋緊后再使用。
3、當制動器裝在電動葫蘆上，若電機起動困難或有噪音時，應檢查制動器，按本《說明書》第二條調整。

七、訂貨注意事項
訂貨時請注明制動器規格、型號、名稱、數量，特殊要求（花鍵配套尺寸）請另注明。制動盤屬易損件，可單獨訂購。

八、控制線路
制動器線圈工作電壓為直流170V。本廠有專為制動器配套的ZL、ZLKS型整流電源，具有輸入輸出保護線路，體積小、工作可靠，整體密封，接線方式詳見ZL整流電源接線圖。
