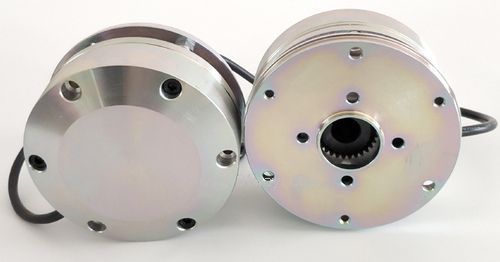

TQWZ3系列電動叉車電磁制動器產品詳細說明：

一、用途及特點
TQWZ3系列叉車電磁制動器是根據彈簧加壓、失電制動設計的安全制動器，主要應用于叉車，實現快速停車、準確定位、斷電時安全制動（防險）等功能。
斷電時彈簧力制動
有雙向行車制動功能
全動態制動
扭矩可調,制動盤磨損后間隙可調
可帶有手動釋放
可附裝膠套及密封法蘭,制作成防塵功能
帶過渡法蘭 (制動板) 安裝
電磁鐵勵磁線圈可設計成多種電壓選擇
制動盤摩擦片不含鉛和石棉

二、使用條件
制動器在下列條件下能連續可靠工作：
海拔高度不超過1000米。
環境工作溫度為-15°C至+40°C。
濕月月平均，高相對濕度為90%，同時該月平均**低溫度不高于25°C。
周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體及塵埃。
線圈工作電壓波動不超過+5%至-15%的額定工作電壓。
摩擦副不得污染油脂類物質。

三、工作原理及安裝維護
電磁制動器主要由勵磁部分（磁軛8、線圈7、彈簧6、銜鐵5）、制動盤4(摩擦片、鋁盤、花鍵套)等主要零部件組成。調整氣隙至規定值δ后，反向旋出空心螺栓1，DING緊勵磁部分。勵磁部分通過安裝螺釘2與制動板3連成一體，制動板3固定安裝在電機端蓋上，花鍵套通過鍵與傳動軸相連，帶摩擦片的鋁盤與花鍵套通過花鍵嚙合。當線圈7斷電時，在彈簧力的作用下，制動盤4與銜鐵5、制動板3產生摩擦力，通過花鍵套傳給傳動軸，使軸制動。當線圈通電后，在電磁力作用下，銜鐵5被吸向磁軛8，使制動盤4松開，傳動軸制動解除。
安裝前應將摩擦副表面油污、雜物清除干凈。工作一段時間后，由于摩擦材料的磨損使制動器工作氣隙過大，應及時調整好氣隙以免影響正常工作。
四、功能簡介
TQWZ3系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要于伺服電機配套成叉車驅動系統。應用于電瓶叉車、堆高車中，及在斷電時（防險）制動等場合。
這種制動器具有結構緊湊、安裝方便、適應性廣、噪聲低、工作頻率高、動作靈敏、制動可靠等優點，是一種理想的自動化執行元件。主要應用于小型電動叉車驅動輪制動用，
特別適合“小金剛”電動叉車，安裝于驅動輪總成之中，對驅動輪的軸進行制動，從而達到對電動叉車的駐車和緊急制動，讓使用者更省力，更安全，更高效！

主要特點：
減速制動用，剎車聲音小
小體積實現大扭矩，扭矩范圍可達 6/8/16/30/60 (N.m)
使用壽命長，使用進口的高耐磨摩擦片,持久耐用
滿足高溫環境下使用，制動器使用環境溫度-10~+40(℃)
大轉角設計，大轉角的轉向設計,操作更加靈活
封閉式設計,滿足不同行業要求，定子采用封閉式設計,有效提高防護等級

性能參數：

產品型號	電機機座號	扭矩 (N.m)	線圈參數(20℃時)				絕緣等級	ZUI高轉速 (r/min)	吸引時間 (ms)	釋放時間 電壓 (ms)
			電壓DC (V)	功率(W)	電流(A)	電阻(Ω)
TQWZ3-06C	56,63,71	4、6	24	21	0.87	27.4	F	2500	60	30
TQWZ3-08C	80	8、10、12	24	34	1.42	16.9	F	2500	80	40
TQWZ3-16C	90	16、20	24	30	1.25	19.2	F	2500	80	40
TQWZ3-30C	100	30、60	24	55	2.28	10.5	F	2000	190	80
TQWZ3-60C	112	60、80	24	55	2.28	10.5	F	2000	190	80

注：銜鐵吸引時間及釋放時間是指在直流側控制時所測得的數值。

尺寸及簡圖：

機座號	A	B	L	V	K	a	T	H	d
TQWZ3-06C	84	72	18	3-M4	36.45	0.25	5	17.3	15
TQWZ3-08C	102	90	20	3-M5	43.75	0.25	5	16.3	14
TQWZ3-16C	130	112	20	3-M6	50.35	0.3	6	22.8	20
TQWZ3-30C	150	132	25	3-M6	56.4	0.3	6	22.8	20
TQWZ3-60C	165	145	30	3-M8	69.3	0.35	8	28.3	25

注：詳細尺寸請見具體規格的圖紙為準。
