BBK系列塑殼式斷路器產品詳細說明：

1、適用范圍

BBK系列塑殼式斷路器(以下簡稱斷路器)，適用于交流50Hz(60Hz)，額定絕緣電壓690V，額定工作電壓660V及以下，直流250V及以下，額定電流12.5～1250A的電路中，用來分配電能，在正常條件下作不頻繁的閉合和斷開之用，并在線路和設備過載、短路和欠電壓時起保護之用。額定殼架等級電流在400及以下的斷路器，也可作鼠籠型電動機的不頻繁起動，運轉中中斷以及在電動機過載、短路及欠電壓起保護作用。斷路器符合IEC947-2、GB14048.2、GB14048.4等標準。

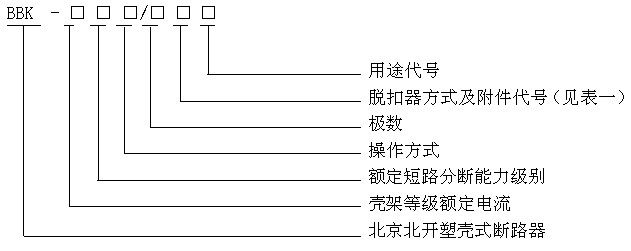

2、型號及含義



注：配電用斷路器無代號；電動機保護型為“２”。
　　手柄直接操作無代號；電動操作用“Ｐ”表示；外部轉動手柄操作以“Ｚ”表示。
　　額定短路分?jǐn)嗄芰�級別：E-經濟型 S-標準型 M-中高分?jǐn)嘈?H-高分?jǐn)嘈?
3、 分類
　 按安裝方式分為：垂直安裝、模裝
　 按斷路器的用途分：配電保護型、電動機保護型
　 按接線方式分：板前接線、板后接線、插入式接線；
　 按操作方式分：手柄直接操作，外部轉動手柄操作、電動操作；
　 按脫扣器型式分：僅有瞬時動作脫扣器(電器脫扣器)、熱動+電磁脫扣器(復式);
　　按極數分：二極、三極、四極；
　 四極斷路器中，中性極(N極)的型式有五種：
　　A型：N極不安裝過電流脫扣器，且N極始終接通不與其他三極一起合分；
　　B型：N極不安裝過電流脫扣器，且N極與其他三極一起合分；
　　C型：N極安裝過電流脫扣器，且N極與其他三極一起合分；
　　D型：N極安裝過電流脫扣器，且N極始終接通不與其他三極一起合分；
　　E型：N極裝中性線斷線保護器，且N極與其他三極一起合分。
