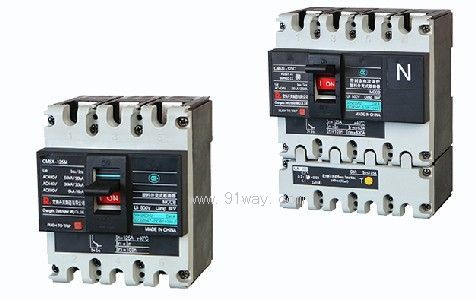

| 產品名稱: | CM5X-125,CM5XL-125系列微型塑殼斷路器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 塑殼斷路器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 江蘇 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
|
品種 |
塑殼斷路器CM5X-125 |
帶剩余電流保護塑殼斷路器CM5XL-125 | ||||||||
|
殼架等級額定電流Inm(A) |
125 |
125 | ||||||||
|
型號 |
CM5X-125C |
CM5X-125L |
CM5X-125M |
CM5XL-125C |
CM5XL-125L |
CM5XL-125M | ||||
|
極數 |
3、4 |
3、4 | ||||||||
|
額定電流In(A) |
1.51)、2.51)、61)、10、16、20、25、32、40、50、63、80、100、125 |
1.51)、2.51)、61)、10、16、20、25、32、40、50、63、80、100、125 | ||||||||
|
額定絕緣電壓Ui(A) |
800 |
800 | ||||||||
|
額定沖擊耐受電壓Uimp(V) |
8000 |
8000 | ||||||||
|
額定工作電壓Ue(V)50Hz/60Hz |
AC400/440/690 |
AC400/440 | ||||||||
|
飛弧距離(mm) |
0 |
0 | ||||||||
|
短路分斷能力級別 |
C |
L |
M |
C |
L |
M | ||||
|
額定極限短路分斷能力Icu(kA) |
AC400V |
25 |
35 |
50 |
25 |
35 |
50 | |||
|
AC440V |
- |
15 |
30 |
- |
15 |
30 | ||||
|
AC690V |
- |
4.5 |
6 |
- |
- |
- | ||||
|
額定運行短路分斷能力Ics(kA) |
100%Icu |
100%Icu | ||||||||
|
額定剩余動作電壓I△n(A) |
A型剩余電流保護 |
UA型脫扣器,非延時 |
- |
0.03/0.1/0.2/0.3 | ||||||
|
VA型脫扣器,非延時、 |
- |
0.1/0.2/0.3/0.5 | ||||||||
|
額定剩余不動作電流I△no(A) |
- |
1/2I△n | ||||||||
|
額定剩余短路接通(分斷)能力I△m(kA) |
- |
1/4Icu | ||||||||
|
使用類別 |
A |
A | ||||||||
|
電氣壽命(次)2) |
AC400V |
10000 |
10000 | |||||||
|
AC690V |
1000 |
1000 | ||||||||
|
機械壽命(次)2) |
免維護 |
20000 |
20000 | |||||||
|
有維護 |
40000 |
40000 | ||||||||
|
外形尺寸(mm) |
寬W(3P/4P) |
81/108 |
81/108 | |||||||
|
長L |
100 |
135 | ||||||||
|
高H |
導軌安裝 |
63 |
— | |||||||
|
平面安裝 |
68 |
68 | ||||||||
|
可選脫扣器 |
配電型:2(單磁)、3(熱磁) |
配電型:2(單磁)、3(熱磁) | ||||||||
|
注:1)僅提供單磁脫扣器; 2)根據GB14048.1-2006,術語“壽命”表示電器在修理或更換部件前能完成的操作循環次數的概率。 | ||||||||||
CM5X-125,CM5XL-125系列微型塑殼斷路器
