JS-XGN-12系列箱式柜機械閉鎖機構產品詳細說明：

JSXGN－12箱式柜機械閉鎖(以下簡稱閉鎖)，是箱式柜用強制性的閉鎖裝置，采用機械聯鎖方式控制各個操作程序，滿足開關設備“五防”功能的要求，功能的要求，具有操作方便、安全可靠等特點。

JS-XGN-12系列箱式柜機械閉鎖機構適用于XGN－12箱型固定式金屬封閉開關設備中各種接線方案和結構形式，并能分別與電磁操動機構、彈簧操動機構，F1輔助開關，程序鎖，電磁鎖聯鎖，加裝電腦附件可實現微機聯鎖控制。

使用環境
海拔高度：1000m；
空氣溫度：上限+40℃，下限-25℃；
相對濕度：日平均不大于95%，月平均不大于90%；
無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所
地震烈度：不超過8度。

型號及規格
型號含義
JS XGN—12/□□□—□□□□
附加聯鎖特征代號:
F1-與輔助開關聯鎖
CD10-與CD10聯鎖
CD17-與CD17聯鎖
CT8-與CT8聯鎖
CT17-與CT17聯鎖
CT19-與CT19聯鎖
CS-與程序鎖聯鎖
DS-與電磁鎖聯鎖
DL-與電腦聯鎖
X表示下隔離，Ｄ表示下接地
Ｓ表示上隔離
Ｄ表地不上接地
箱式柜用
機械聯鎖機構

JS-XGN-12系列箱式柜機械閉鎖機構主要型號及規格見下表

型 號 規 格	操作功能	備注
JSXGN-12/DSX-□□□□	上接地 上隔離 下隔離	Ⅲ型
JSXGN-12/DSD-□□□□	上接地 上隔離 下接地	Ⅲ型
JSXGN-12/DS-□□□□	上接地 上隔離	Ⅱ型 (左)
JSXGN-12/SD-□□□□	上隔離 下接地	Ⅱ型 (右)
JSXGN-12/SX-□□□□	上隔離 下隔離	Ⅱ型 (右)
JSXGN-12/S-□□□□	上隔離	Ⅰ型
JSXGN-12/X-□□□□	下隔離	Ⅰ型

主要功能
a) 每臺機構可操作1-3項隔離和接地開關。
b) 操作上、下隔離開關程序閉鎖。
c) 操作上、下隔離和接地開關程序閉鎖。
e) 與斷路器的操動機構及輔助開關聯鎖聯動。

安裝尺寸

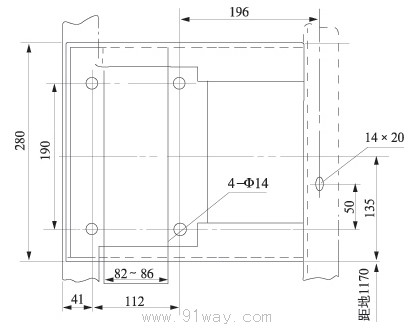

安裝時將機構背面基座上4個M12螺栓套入開關柜機構安裝孔內，開關柜開孔尺寸見圖１
注意：開關安裝平面應平整，并有足夠的強度和剛度，機構安裝固定之后不應明顯的傾斜。
