ZN12-40.5系列戶內真空斷路器產品詳細說明：

ZN12戶內真空斷路器適用于35kV三相交流50Hz電力系統中，本斷路器來弧室為瓷質結構，采用縱向磁場觸頭，具有體積小，開斷時產生的擴散電弧電流在觸頭上分布一致，不會出現局部熔融現象，還具有低電弧能量電壓（20-200V）及低截流值（4-5A），并配有高可靠性的操作機構。

ZN12-40.5系列戶內真空斷路器采用DYT-1型彈簧儲能式機構，可用交流儲能支直流操作，也可以用手動操作。本斷路器采用了特殊的觸頭材料，使滅弧室開斷能力較高，并具有很長的電壽命。

本斷路器結構簡單、開斷能力強、壽合長、操作功能齊全無爆炸危險、維修簡單，適用于發電廠、變電站等配電系統的控制或保護開關，尤其適用于開斷重要負荷及頻繁操作的場所。

ZN12-40.5系列戶內真空斷路器主要技術參數

序號	項目		單位	技術參數
1	額定電壓		kV	40.5
2	額定電流		A	1250		1600	2000
3	額定短路開斷電流		kA	20	31.5	25	31.5
4	動穩定電流（峰值）		kA	50	80	63	80
5	4S熱穩定電流		kA	20	31.5	25	31.5
6	額定短路關合電流（峰值）		kA	50	80	63	80
7	額定短路電流開斷次數		次	20
8	額定操作順序			0-03s-C0-180s-C0
9	額定絕 緣水平	1min工頻耐壓	kA	95
		雷電沖擊耐壓（峰值）		185
10	機械壽命		次	10000
11	額定單個電容器組開合電流		A	630
12	額定背對背電容器組電流		A	400
13	儲能電機額定電壓		V	AC、DC：110；220
14	儲能電機額定功率		W	275
15	儲能電機儲能時間		S	≤15
16	合分閘線圈額定電壓		V	AC、DC：110；220
17	合分閘線圈額定電流		A	1.91(AC)、0.89(DC)
18	過流脫扣器額定電流		A	5
19	觸頭開距		mm	25±2
20	觸頭接觸行程		mm	6±2
21	三相合分不同期性		ms	≤2
22	觸頭合閘彈跳時間		ms	≤3

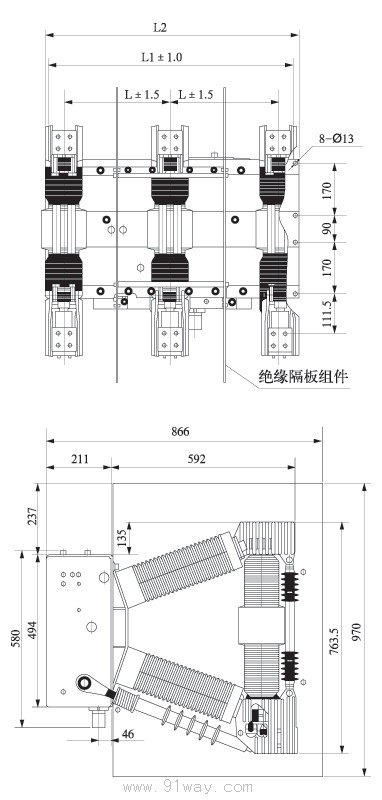

ZN12-40.5系列戶內真空斷路器外形及安裝尺寸

	L	L1	L2
ZN72-40.5	350	800	830
ZN-40.5	460	1128	1175

ZN12-40.5系列戶內真空斷路器
