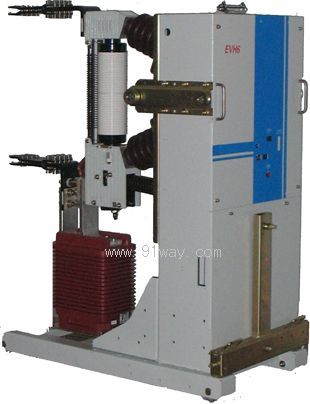

EVH6-31.5系列鐵道專用單極真空斷路器產品詳細說明：

EVH6-31.5系列鐵道專用單極真空斷路器是單相交流50Hz，額定電壓為31.5kV的戶內單極斷路器。專門用于鐵道變電所和分區亭，用于鐵道牽引系統的供電、保護和控制之用。
斷路器采用整體型布局，操動機構作為獨立的一個模塊，有獨立型號。采用這種形式，使結構變得簡單、緊湊，機構可單獨封裝，然后與斷路器配合，使生產效率大大提高，同時也使斷路器機械操作可靠性大為提高。斷路器滅弧室與操動機構采用前后布置方式，結構合理體積小。
操動機構的儲能部分、傳動部分、緩沖部分、脫扣部分、機械聯鎖都集成為一體，只有一個輸出接口與主回路連接，機構組成，設計中將充分考慮機構中各力的作用情況，使傳動機構的布置合理以保證部件變形量最小，這樣既便于保證性能又提高了機構可靠性。

EVH6-31.5系列鐵道專用單極真空斷路器技術參數

序號	特  性  參  數			性能指標
1	額定電壓(kV)			31.5
2	額定電流(A)			2500
3	額定短路開斷電流(kA)			31.5
4	額定短路電流開斷次數（次）			30
5	額定絕緣水平（開斷前、后）	額定雷電沖擊耐受電壓(kV)	相間、相對地	210
			斷口間	210
		額定工頻耐受電壓(kV  1min)	相間、相對地	110
			斷  口  間	110
			輔助回路和控制回路	2
6	額定動穩定電流(kA  peak)			80
7	額定熱穩定電流(kA  4s)			31.5
8	額定短路關合電流(kA  peak)			80
9	機械壽命（次）			20000
