CT10-A型彈簧操動機構產品詳細說明：

CT10-A型彈簧操動機構是在原CT10型彈簧操動機構的基礎上加以改進，加固，使其機械強度和機械壽命大有提高。

CT10-A型彈簧操動機構可供操作各種35KV斷路器與之具有相當合閘功的斷路器用，其性能符合“GB1984-89”《交流高壓斷路器》和本產品《技術條件》的要求。主要指標達到或超過“IEC”標準。
機構合閘彈簧的儲能方式有電動機儲能和手力儲能兩種，合閘操作有合閘電磁鐵操作和手按鈕操作兩種; 分閘操作有電磁脫扣器和手按鈕操作兩種; 而電磁脫扣器有兩種類型：分勵脫扣器及瞬時過電流脫扣器。

使用環境條件
1. 環境溫度不高于＋40℃，不低于-10℃；
2. 海拔高度不超過1000m;
3. 相對濕度日平均值不大于95%，月平均值不大于90%;
4. 沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
1. 儲能電機采用HD2型，其技術參數見下表。

型號	HDZ-123		HDZ-223		HDZ-323
額定工作電壓(V)	AC	110	AC	220	AC					380
	DC		DC		DC
額定電功率(W)	≤600
正常工作電壓范圍	85%～110%額定工作電壓
額定工作電壓下儲能時間(S）	約8

2. 合分閘電磁鐵技術參數見下表。

額定工作電壓	-110	－220	～380	-48	-110	-220
額定工作電流	5	3		3.78	23	1.77
額定電功率	550	660		181.4	253	390
20℃時線圈電阻值（Ω）	7.2±1	20.7±2.05		12.7±2.5	47±2.5	124±5
正常工作電壓范圍	65%-120%額定工作電壓，小于30%額定電壓不得分閘

3. 機構的輸出轉角約51.5度

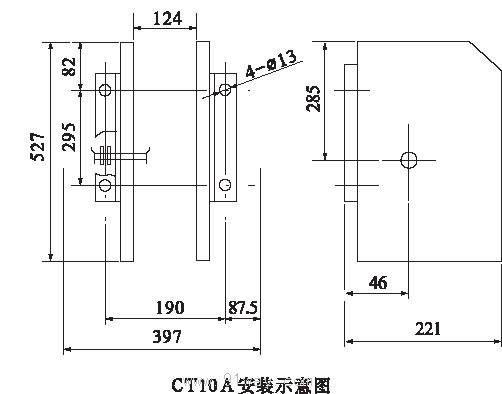

CT10-A型彈簧操動機構
