YFl00系列旋渦流量計產品詳細說明：

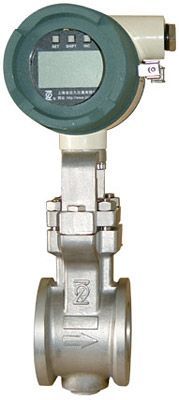

YFl00系列旋渦流量計

在流體中插入一個圓柱體或角柱體，則會從其兩側交替地產生旋渦。在一定的條件下，這些旋渦的發生頻率與流速成正比。本流量計就是應用這個原理，通過測試旋渦的頻率，實現流量測量的。
流量計有把轉換器和傳感器裝在一起的組合型、分別放置的分離型兩種類型。

特點：
用途廣泛，既可測量液體，也可測量氣體或蒸汽；
·準確度高，范圍度大；
·檢測元件不接觸介質，結構簡單，無運動件，可靠性高，易于安裝及維修；
·可選配置：
TBS（同時顯示瞬時、累積流量）
TBT（顯示累積流量）
TBL（指針指示百分比瞬時流量）
本產品標準號：Q／TDSM 04-2005
本產品執行檢定規程：JJG 198-94速度式流量計檢定規程

主要技術指標

測量介質：	液體、氣體、蒸汽
測量可能范圍：	雷諾數為5X10^3～7X10^6
正常工作范圍：	雷諾數為2X10^4～7X10^6(公稱通徑25A～1OOA)
	4X10^4～7X10^6(公稱通徑150A、 200A)

注：除雷諾數外，流體的流速應有限制，當測量液體時，最大流速為10m／s：測量氣體、蒸汽時為
80m／s，最小流速與密度和粘度有關．

基本誤差限（在正常工作范圍內）

液 體	指示值的±1.0%
氣 體	指示值的±1.0%（流速為35m/s以下）
	指示值的±1.5%（流速為35～80m/s）

注：此表所示為脈沖輸出的情況，模擬輸出時，應在該值上加上滿刻度值的±0.1％。

重復性：	指示值的±0.2％
量程設定范圍：	模擬輸出時，可用量程調整電位器，在下述范圍內設定。
液 體：	0-1.1m／s～0-10m／s(公稱通徑25A～1OOA)
	0-1.5m／s～0-10m／s(公稱通徑150A、200A)
	0-1.7m／s～0-10m／s(公稱通徑250A)
氣體或蒸汽：	0-11m／s～0-80m／s (公稱通徑25A～1OOA)
	0-15m／s～0-80m／s (公稱通徑150A、200A)
	0-17m／s～0-80m／s (公稱通徑250A)
時間常數：	5s(模擬輸出時)
輸出信號：	A）模擬DC4～20mA 二線制
	B）脈沖 三線制電壓脈沖 低電平：0～2V 高電平：電源電壓減電壓降，電壓降與負載阻抗有關(見下圖) VH=E-(R/RL+Vbc) E為電源電壓， R為限流電阻，RL為負載電阻，Vbc為晶體管壓降。 占空比：約50％
	C）RS-486協議：MODBUS協議（僅限YF/TBS型）

電源電壓：模擬輸出：DC12～45V
脈沖輸出：DC12～30V
流體溫度：-40～300℃
流體壓力:-0.1MPa～連接法蘭公稱壓力

壓力損失：

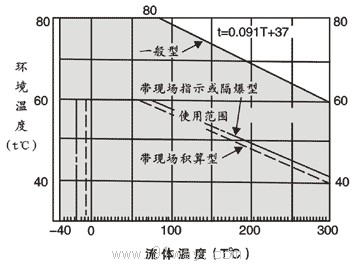

環境溫度：	-40～80℃ -20～60℃(隔爆型或帶現場指示部件時) -10～60℃(帶現場積算部件時)
環境濕度：	5-95％RH
材 料：	殼體：不銹鋼SCSl4 旋渦發生體：二相不銹鋼SUS329J1 轉換器外殼：壓鑄鋁合金YL 104
外殼防護等級：	IP65
防爆結構：	隔爆型dIIBT4
信號電纜：	YF011型，用于分離型旋渦流量計與旋渦流量計轉換器之間的連接。電纜長度為20m以下適用溫度為 - 40～150℃
接線連接孔：	G1/2"，圓柱管螺紋
附加規格：	1)帶現場指示部件：僅適用模擬輸出型0～100％等分刻度。 1.5級250°廣角度指示。 代號：／TBL 2)帶現場積算部件：脈沖輸出型和模擬輸出型均適用。六位數液晶顯示累積流量,有斷電保護功能。 代號：／TBT 3)帶現場積算部件：自帶電源，無輸出， 代號：／TBT-G 4)帶現場積算部件：脈沖輸出和模擬輸出型均適用，能同時顯示瞬時和累積流量， 代號：YF／TRS

當測量水時，在流速10m／s時為0．11MPa，當測量大氣壓下的空氣時，在流速80m／s時為9．1kpa(壓力損失與流量的關系參照下圖)。

型號表示

旋渦流量計選型計算工具（點擊此處下載）

YF100型旋渦流量計

型 號	規格代號	說 明
YF102 YF104 YF105 YF108 YF110 YF115 YF120 YF125	………… ………… ………… ………… ………… ………… ………… …………	公稱通徑25A（無法蘭型） 公稱通徑40A（無法蘭型） 公稱通徑50A（無法蘭型） 公稱通徑80A（無法蘭型） 公稱通徑100A（無法蘭型） 公稱通徑150A（法蘭型） 公稱通徑200A（法蘭型） 公稱通徑250A（法蘭型）
轉換器	-AL……… -AG……… -NN………	組合型（液體） 組合型（氣體、蒸汽） 分離型
輸出信號	S………… P………… N…………	4～20mA DC(組合型) 脈沖輸出（組合型） 分離型
管道連接 法蘭符合 GB9113RF GB9119RF	C1………… C2…………	PN1.6MPa PN4.0MPa
形式代號	-CD………	CD型
防爆結構	/JSF	隔爆型
附加規格	/

※推薦公稱壓力為PN4.0，大于PN4.0為特殊訂貨。

YFA11型旋渦流量計轉換器（分離型）

型 號	規格代號	說 明
YFA11	…………	旋渦流量計轉換器
測量介質	-L ……… -G ………	液體 氣體、蒸汽
輸出信號	S………… P…………	4～20mA DC 脈沖輸出
旋渦流量計 公稱通徑	-02……… -04……… -05……… -08……… -10……… -15……… -20……… -25………	公稱通徑25A（無法蘭型） 公稱通徑40A（無法蘭型） 公稱通徑50A（無法蘭型） 公稱通徑80A（無法蘭型） 公稱通徑100A（無法蘭型） 公稱通徑150A（法蘭型） 公稱通徑200A（法蘭型） 公稱通徑250A（法蘭型）
形式代號	-CD………	CD型
防爆結構	/JSF	隔爆型
附加規格	/

YF011型信號電纜（分離型）

型 號	規格代號	說 明
YF011	…………	信號電纜
末端處理	-0 ……… -1 ………	末端沒有接線片（注） 末端有接線片
電纜長度	-05……… -10……… -15……… -20………	5m 10m 15m 20m
型式代號	-CD………	CD型

※附末端處理用零件1套。

典型測量范圍
·水的測量范圍

公稱通徑	inch	測量可能范圍m^3/h	正常工作范圍m^3/h
25A	1	0.65～18	1.7～18
40A	1-2/1	1.3～44	2.6～44
50A	2	2.2～73	3.3～73
80A	3	4.3～140	4.6～140
100A	4	7.5～245	7.5～245
150A	6	17～540	18～540
200A	8	34～970	34～970
250A	10	6~1500	6~1500

注：基準15℃，密度為1000kg/m^3

空氣的測量可能范圍

公稱通徑	inch	流量范圍	測 量 可 能 范 圍 Nm^3/h
			0MPa	0.1MPa	0.2MPa	0.4MPa	0.6MPa	0.8MPa	1.0MPa	1.5MPa	2.0MPa	2.5MPa
25A	1	最小	11.0(19.5)	15.5(19.5)	19.0(19.5)	24.5	29.0	33.3	40.6	59.0	77.5	95.9
		最大	149	297	444	739	1034	1329	1624	2361	3098	3836
40A	1-1/2	最小	21.8(30.0)	30.8	39.3	59	77.2	94.3	111	149	186	229
		最大	357	708	1060	1764	2468	3171	3875	5634	7394	9153
50A	2	最小	36.2(38.7)	51	62.4	80.5	102	131	161	233	306	379
		最大	591	1174	1757	2922	4088	5254	6420	9335	12249	15164
80A	3	最小	69.8	98.4	120	155	197	254	310	451	591	732
		最大	1140	2266	3391	5642	7892	10143	12394	18021	23648	29274
100A	4	最小	122	172	219	329	431	526	618	833	1036	1277
		最大	1990	3954	5919	9847	13775	17703	21634	31453	41274	51095
150A	6	最小	267	440	607	912	1193	1458	1776	2583	3389	4196
		最大	4358	8659	12960	21561	30163	38765	47367	68871	90375	111880
200A	8	最小	575	1009	1393	2094	2739	3347	3929	5301	6589	7815
		最大	7792	15482	23172	38552	53933	69313	84693	123144	161595	200046
250A	10	最小	1047	1814	2504	3763	4922	6016	7063	9528	11842	14047
		最大	12049	23941	35833	59617	83400	107181	130968	190427	249887	309346

注：
1)在標準的溫度壓力條件下（0℃、1個大氣壓）
2)表上的壓力是工況溫度為0℃時的壓力
3)最大流量低于80m/s
4)最小值可以從圖中求得，當括弧內的值高于最小可測流量時，這些值就表示最小線性流量（Re=20，000或40，000）
飽和蒸汽的測量可能范圍

公稱通徑	inch	流量范圍	測 量 可 能 范 圍 Kg/h
			0.1MPa	0.2MPa	0.4MPa	0.6MPa	0.8MPa	1.0MPa	1.5MPa	2.0MPa	2.5MPa	3MPa
25A	1	最小	13.4(18.9)	16.2(20.0)	20.5	24.1	27.1	30	36	41	49	58
		最大	169.7	247.7	400	548	696	843	1209	1575	1945	2318
40A	1-1/2	最小	26.5(29.2)	32	40.6	49.0	59.2	69	92	114	135	155
		最大	405	591	954	1310	1662	2012	2884	3759	4640	5532
50A	2	最小	43.9	53	67.3	79	89	98	120	156	192	229
		最大	671	979	1580	2170	2753	3333	4778	6228	7688	9166
80A	3	最小	84.6	103	130	152	171	189	231	301	371	442
		最大	1295	1891	3050	4188	5314	6434	9224	12024	14842	17694
100A	4	最小	148	179	227	273	330	385	514	635	751	865
		最大	2261	3300	5324	7310	9276	11230	16099	20986	25904	30883
150A	6	最小	324	401	587	757	915	1067	1423	1759	2127	2536
		最大	4951	7226	11658	16007	20310	24598	35250	45953	56720	67624
200A	8	最小	679	920	1348	1737	2101	2448	3266	4038	4778	5500
		最大	8853	12920	20845	28620	36315	43966	63029	82165	101418	120913

注：最大值由流速低于80m/s
最小值可以從圖中求得，當括弧內的值高于最小可測流量時，這些值就表示最小線性流量（Re=20，000或40，000）

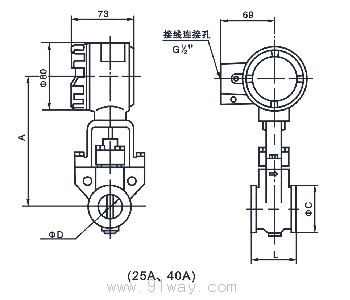

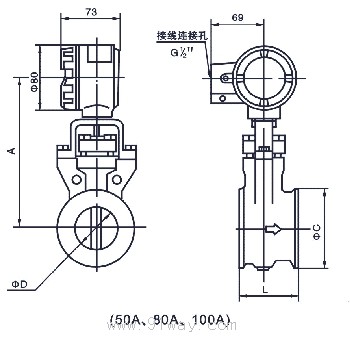

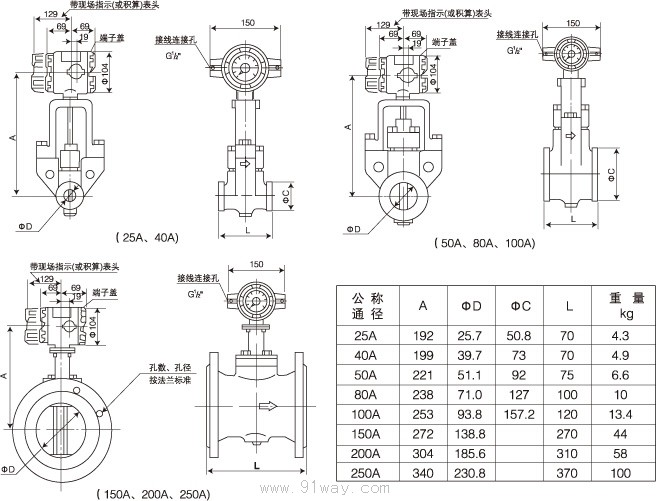

外型及安裝尺寸
注：直管段要求：詳見“安裝說明及圖示”
·組合型


·分離型

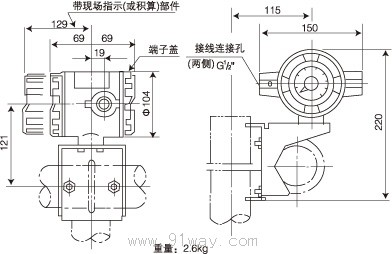

旋渦流量計轉換器






·YF100型旋渦流量計的接線

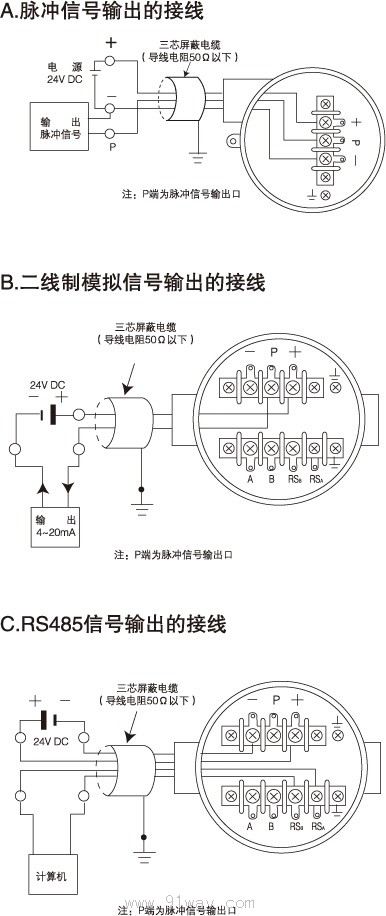

組合型的接線

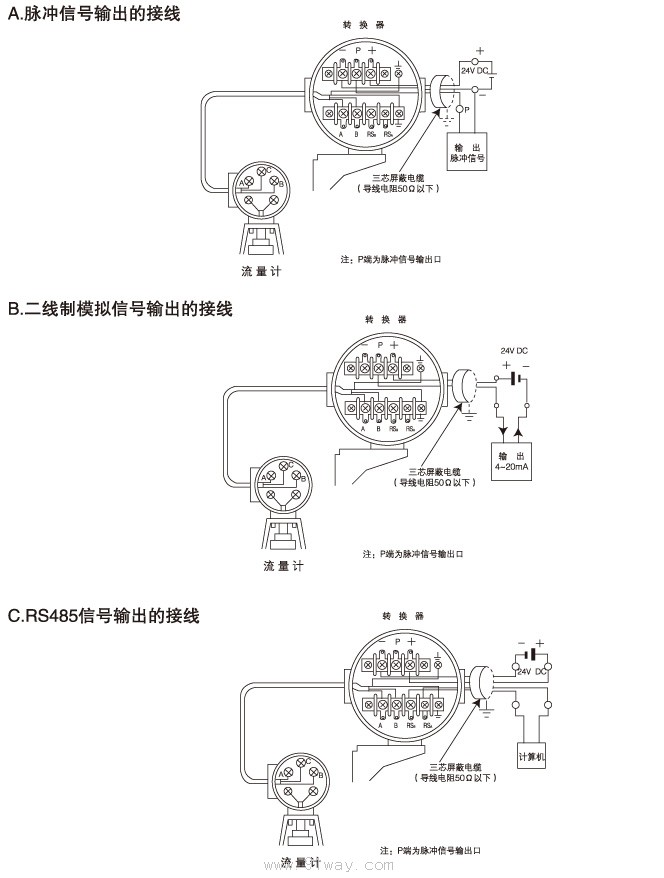

分離型的接線

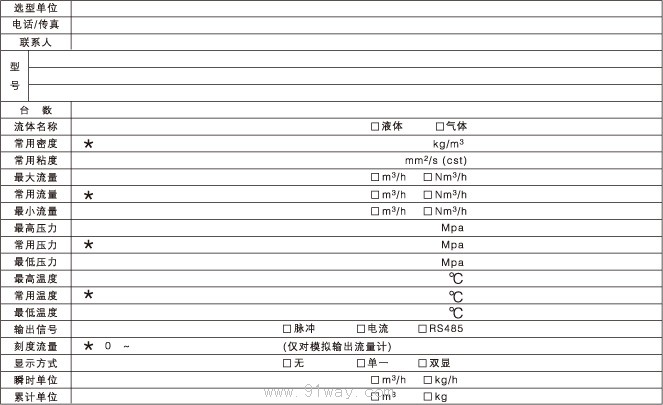

選型參數表



備注：
1.凡是*處的必須填寫。
2.凡是口處請選擇打勾確認
3.對于測量氣體，流量單位必須確認清楚，工作狀態下的流量單位為m^3/h；標準狀態下的流量單位為Nm^3/h。
4.刻度流量僅與模擬輸出4～20mA相對應，如：刻度流量0～100m^3/h對應的電流輸出就是4～20mA。
5.同一臺儀表，其流量單位應統一。
6.顯示單位
單一（TBT）：僅顯示累積量：1m^3、0.1m^3、0.01m^3、0.001m^3等
雙顯（TBS）：同時顯示瞬時量和累積量
瞬時量：1m^3/h、0.1m^3/h、0.01m^3/h、1L/h、0.1L/h、0.01L/h
累積量：0.1m^3、0.01m^3、0.001m^3、0.1L、0.01L、0.001L
顯示單位與口徑相關，口徑大單位大，口徑小單位小，詳見相關說明書。

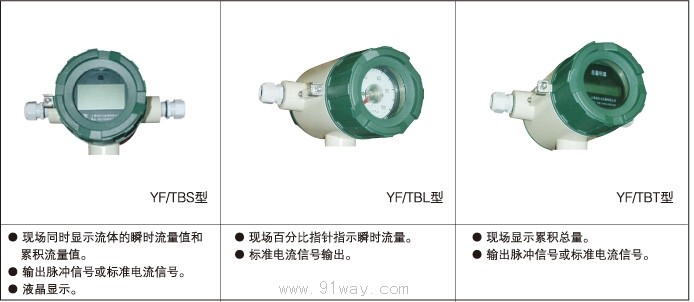

顯示器
YF/型顯示器與旋渦流量計配套使用對流量計的信號進行檢測、轉換、積算、顯示，并具有失電保護功能。
顯示器性能穩定可靠、精度高、使用、操作及維修簡單、方便，用途廣泛。

顯示器功能



主要技術指標
基本配置

指標性能	TBS型	TBL型	TBT型
總量顯示	十進制7位，±1個單位		十進制6位，±1個單位
瞬時量顯示	十進制5位，±0.1％±1個單位	指針指示百分比
脈沖當量設定范圍	1～9999		1～9999
脈沖信號輸出	矩形波低電平：小于等于1V 高電平：供電電壓V DD -2V（負載阻抗3千歐時）
失電數據保護時間	不少于5年		不少于5年
環境溫度	-10～＋60°C
相對濕度	小于等于85％
供電電壓	24V DC ±10％
耗電功率	不大于2.5W	不大于2W	不大于2W
重量	約2.5KG	約2.8KG	約2.3KG

可選的配置

電流輸出	電流信號	4～20mA標準電流信號（或1～5V用戶特殊訂貨）
	輸出電流基本誤差限	0.3％ F.S
	輸出電流信號反應時間	小于等于 0.5s
	負載電阻	250歐
	恒流性能	≤±0.15％/△250歐
RS485輸出	（僅適用于TBS型）	MODBUS協議
防爆	防爆等級	dⅡBT4

結構和外形尺寸

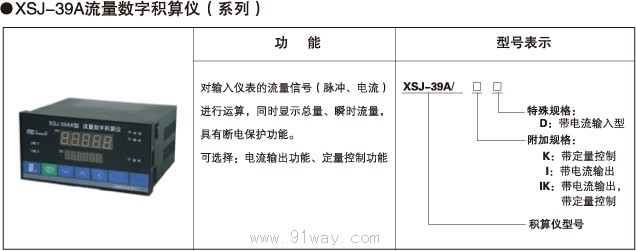

積算儀
