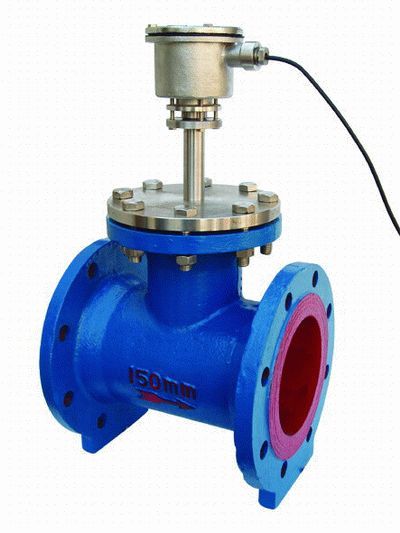

LWCQ,LWCB型插入式渦輪流量計產品詳細說明：

一、LWCQ、LWCB型插入式渦輪流量計技術參數

1.公稱通徑：100mm~1200mm，
2.精確度：±2.5%R；±0.2%FS(4~20mA),
3.被測介質：源水、循環水、中水、自來水等，
4.環境溫度：-20℃~+70℃，
5.介質溫度：-20℃~＋80℃、-20℃~＋120℃，
6.公稱壓力：1.0Mpa，1.6Mpa
7.防爆等級：ExibⅡBT4，ExdⅡBT6，
8.輸出信號：電壓脈沖、4~20mA二線制，
9.通信接口：選用RS-485通信接口。
10.插入深度：切想：h=0.5DS~20mm,軸向：h=0.5DS(DS＞1050mm,h由訂貨協議確定。)
11.供電電源：傳感器：+5V~+24VDC(外接)
變送器：+24VDC(外接)
流量計：3.0V鋰電池(內裝)

二、LWCQ,LWCB型插入式渦輪流量計特點
1.下限流速低,范圍度寬，
2.采用硬質合金軸承性能可靠壽命長，
3.具有較強的抗震動和抗電磁干擾能力，
4.現場型液晶屏顯示清晰直觀，功耗低，3.0V鋰電池供電可連續運行5年以上，
5.可不斷流拆卸、戶外安裝和潛水使用。

三、基本參數及安裝尺寸
有截止閥不斷流拆卸式

型號	流量范圍 (m³/h)	L (mm)	K (mm)	D (mm)	d (mm)	孔數 (個)	安裝螺栓
LWCB-100	3 ～ 150	250	180	220	18	8	M16
LWCQ-100	6 ～ 150
LWCB-125	5 ～ 180	250	210	250	18	8	M16
LWCQ-125	9 ～ 180
LWCB-150	7 ～ 200	300	240	285	22	8	M20
LWCQ-150	13 ～200
LWCB-200	12 ～ 300	300	295	340	22	8	M20
LWCQ-200	23 ～ 300
LWCB-250	18 ～ 450	400	350	395	22	12	M20
LWCQ-250	36 ～ 450
LWCB-300	26 ～ 650	400	400	445	22	12	M20
LWCQ-300	52 ～ 650

型號	插入桿長度 L (mm)
LWCB≤400	900
LWCQ≤400	906
LWCB＞400～800	1100
LWCQ＞400～800	1106
LWCB＞800	1300
LWCQ＞800	1306

有截止閥型傳感器示意圖

無截止閥不斷流拆卸式
