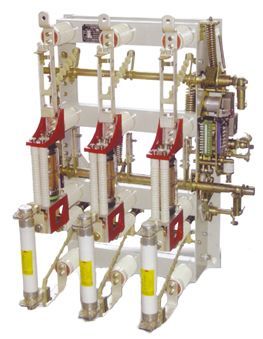

產品名稱： | FZRN16A-12系列戶內真空負荷開關熔斷器組合電器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 高壓電器 -- 戶內高壓負荷開關 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
FZRN 16A-12系列戶內交流高壓真空負荷開關-熔斷器組合電器，性能達到GB3804-90《3~63kV交流高壓負荷開關》和EC420《交流高壓負荷開關-熔斷器組合電器》國際標準及國家標準。
FZRN16A-12系列戶內高壓真空負荷開關適用于6-10kV三相交流50Hz的電網中，作為開斷負荷電流及關合短路電流之用，特別適用于在無油化，不檢修及頻繁操作要求的場所。
該產品具有獨立隔斷口，手動操作力小，可配用陶瓷管或玻璃管兩種真空滅弧室等優點，是高壓開關無油化和設備更新換代的理想產品。
FZRN16A-12系列戶內真空負荷開關熔斷器組合電器主要技術參數
|
序號 |
名稱 |
單位 |
參數 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定電流 |
A |
630 |
|
3 |
額定有功負載開斷電流 |
A |
630 |
|
4 |
額定閉環開斷電流 |
A |
630 |
|
5 |
5%額定有功負載開斷電流 |
A |
31.5 |
|
6 |
額定電纜充電開斷電流 |
A |
12 |
|
7 |
額定空載變壓開斷電流 |
A |
1250kVA變壓器空載電流 |
|
8 |
Lmin工頻耐受電壓(有效值)對地、相間 |
kV |
42/48 |
|
9 |
全波雷電沖擊耐受電壓(峰值)對地、相間 |
kV |
75/85 |
|
10 |
客定峰值耐受電流 |
kA |
50 |
|
11 |
額定短時耐受電流 |
kA/s |
20/2 |
|
12 |
額定短路關合電流 |
kA |
50 |
|
13 |
額定電流開斷次數 |
次 |
10000 |
|
14 |
機械壽命 |
次 |
10000 |
|
15 |
觸頭允許磨損累計厚度 |
mm |
3 |
|
16 |
相間中心距 |
Mm |
210 |
|
17 |
手動操作力距 |
N.m |
<100 |
|
18 |
外形尺寸：寬x高x深 |
mm |
700x800x300 |
真空滅弧室裝配調整的技術參數
|
序號 |
名稱 |
單位 |
參數 |
|
1 |
觸頭開距 |
mm |
8+1 |
|
2 |
接觸行程 |
mm |
3+1 |
|
3 |
平均合閘速度 |
m/s |
0.6±0.2 |
|
4 |
平均分閘速度 |
m/s |
1±0.2 |
|
5 |
三相觸頭分、合閘不同期性 |
ms |
≤2 |
|
6 |
觸頭合閘彈跳時間 |
ms |
≤2 |
|
7 |
帶電體之間及相對地距離 |
mm |
≥125 |
|
8 |
上、下支架間主回路電阻 |
μΩ |
≤60 |
