| 產品名稱: | 42BYG系列步進電機 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 電機產品 -- 混合式步進電機 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
| 42BYG系列步進電機 技術參數 |
| 步距角 Step Angle----------------------- -1.8deg 環境溫度 Ambient Temperature---------- -25~+40℃ 溫升 Temperature Rise------------------------ 85K 絕緣電阻 Insulation Resistance 500V DC 100MΩ MIN 絕緣等級 Insulation Class---------------------- B |
技術數據

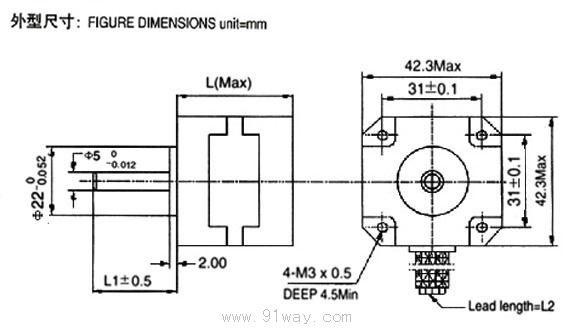

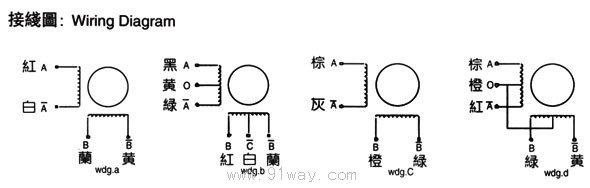

| 型號 | 電壓 | 電流 | 電阻 | 電感 | 最大靜力矩 | 定位力矩 | 轉動質量 | 重量 | 接線圖 | 外型尺寸 | ||
| L | L1 | L2 | ||||||||||
| (V) | (A) | (Ω) | (mh) | (g.cm) | (g.cm) | (g.cm2) | (kg) | |||||
| 42BYG014 | 8.5 | 0.45 | 19 | 13 | 1300 | < 150 | 20 | 0.2 | b | 34 | 24 | 200 |
| 42BYG015 | 12 | 0.4 | 40 | 18 | 1250 | < 150 | 20 | 0.2 | b | 34 | 16 | 500 |
| 42BYG016 | 12 | 0.16 | 75 | 40 | 900 | < 150 | 20 | 0.2 | d | 34 | 17 | 400 |
| 42BYG017 | 6.3 | 0.42 | 15 | 16 | 1400 | < 150 | 20 | 0.2 | a | 34 | 13 | 500 |
| 42BYG228 | 12 | 0.4 | 40 | 22 | 2000 | < 200 | 22 | 0.24 | f | 38 | 24 | 480 |
| 42BYG304 | 12 | 0.3 | 40 | 80 | 2800 | < 200 | 30 | 0.26 | c | 44 | 20 | 200 |
| 42BYG401 | 6.0 | 0.8 | 7.5 | 2.2 | 2300 | < 280 | 36 | 0.29 | b | 48 | 13.5 | 110 |
