您的位置：您的位置：首頁 → 電機產品 → 步進電機 → 混合式步進電機 → 39BYG系列步進電機

產品名稱：

39BYG系列步進電機

型號規格：

放大圖片

產品類別：

常規產品 -- 電機產品 -- 混合式步進電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

39BYG系列步進電機產品詳細說明：

39BYG系列步進電機技術數據

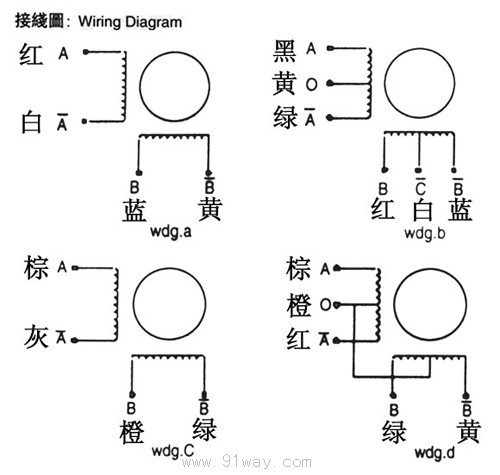

型號	電壓	電流	電阻	電感	偏轉力矩	定位力矩	定位慣量	重量	接線圖	外形尺寸
	V	A	Ω	MH	g.cm	G.cm	G.cm2	kg		L	L1	L2
39BYG001	5.0	1.0	5.0±10%		1800	150		0.15	b	34	24±1	300
39BYG101	2.72	.04	6.8±10%	6.5±20%	558	150	11	0.12	b	20	19±1	1200插座
39BYG101-05	2.72	0.4	6.8±10%	7.5±20%	650	150	11	0.12	a	20	12±1	1200插座
39BYG102	12	0.48	25±10%	26±20%	1000	150	11	0.12	a	20	18±1	1200插座
39BYG102-09	11.52	0.48	24±10%	26±20%	1000	150	11	0.12	a	20	21.4±1	1000插座
39BYG201	9.6	0.48	20±10%	—	1000	200	15	0.2	a	25	5	120
39BYG202	5.12	0.32	16±10%	—	800	200	15	0.2	a	25	13±1	800
39BYG401	14	0.4	26±10%	—	2300	150	11	0.2	a	34	24±1	1200
39BYG401A	2.72	0.4	35±10%	40±20%	2300	150	11	0.15	b	34	10±1	400插座
39BYG407B	1.82	1.4	1.3±10%	0.7±20%	1150	150	20	0.2	a	34	18±1 7±1	380
39BYG504B	6.0	0.6	7.5±10%	6.0±20%	1500	180	24	0.2	a	38	20±1	308插座

型號	相數	電壓 (v)	電流 (A)	電阻 (Ω	電感 (mH)	最大靜轉矩 (kg.cm)	重量 (kg)	外形尺寸		接線圖
型號	相數	電壓 (v)	電流 (A)	電阻 (Ω	電感 (mH)	最大靜轉矩 (kg.cm)	重量 (kg)	L0(mm)	L1(mm)	接線圖
39BYG102	2	12.0	0.48	25.0	20.0	1.0	0.11	20.0	21	wdg.A
39BYG105	4	6.5	0.5	13.0	6.0	0.8	0.12	20.0	21	wdg.B
39BYG106	2	5.0	0.4	6.6	6.0	0.65	0.12	20.0	21	wdg.A
39BYG224	2	4.8	0.4	12.0	10.0	0.6	0.20	20.0	21	wdg.A
39BYG303	4	12.0	0.27	45.0	20.0	0.95	0.16	25.0	21	wdg.B
39BYG304	2	4.2	0.67	6.0	6.8	1.0	0.16	25.0	21	wdg.A
39BYG401	2	14.0	0.4	31.0	40.0	2.3	0.20	34.0	21	wdg.A
39BYG404	4	12.0	0.3	30.0	25.0	1.6	0.16	34.0	21	wdg.B
39BYG407	2	4.5	0.65	7.0	9.3	1.8	0.18	34.0	21	wdg.A
39BYG412	4	12.0	0.16	70.0	40.0	1.2	0.18	34.0	21	wdg.B
39BYG503	2	12.0	0.3	40.0	70.0	3.0	0.20	38.0	21	wdg.A
39BYG504	4	6.0	0.8	7.5	6.0	2.0	0.20	38.0	21	wdg.B
39BYG505	4	6.0	0.3	50	42	2.0	0.20	38.0	21	wdg.B
39BYG507	2	6.0	0.1	130	180	1.5	0.20	38.0	21	wdg.A
39BYG530	2	16.6	0.23	72	120	2.2	0.16	31.0	21	wdg.A
39BYG801	2	8.0	0.4	20	30	2.0	0.35	47.0	21	wdg.A

* 以上表中所列僅為代表性產品。

技術參數

步距角 Step Angle------------------------- 1.8deg
環境溫度 Ambient Temperature---------- -25～+40℃
溫升 Temperature Rise------------------------ 85K
絕緣電阻 Insulation Resistance 500V DC 100MΩ MIN
絕緣等級 Insulation Class--------------------- -B

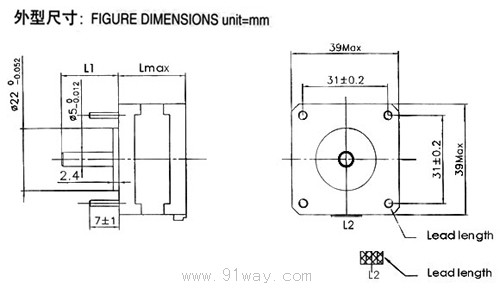

39BYG系列步進電機（示意圖）
