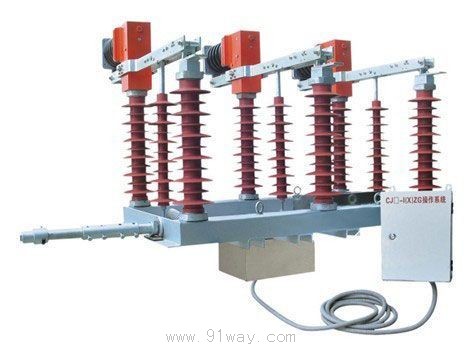

FZW32-40.5/1250-25型戶外高壓真空負荷開關中(以下簡稱負荷開關)適用于額定電壓40。5KV、額定電流1250A、三相交流50Hz的供電網絡中。

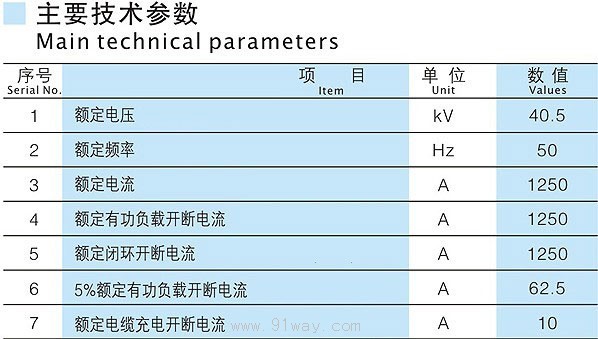

FZW32-40.5戶外高壓隔離真空負荷開關主要技術參數
| 序號 |
名稱 |
單位 |
參數 |
| 1 |
額定電壓 |
KV |
40.5 |
| 2 |
額定頻率 |
Hz |
50 |
| 3 |
額定電流 |
A |
1250 |
| 4 |
額定有功負載開斷電流 |
A |
1250 |
| 5 |
額定閉環開斷電流 |
A |
1250 |
| 6 |
5%額定有功負載一斷電流 |
A |
62.5 |
| 7 |
額定電纜充電開斷電流 |
A |
25 |
| 8 |
1min工頻耐受電壓:真空斷口、相同相對地、隔離斷口 |
KV |
68/95/110 |
| 9 |
雷電沖擊耐受電壓:相間相對地/隔離地口 |
KV |
185/215 |
| 10 |
額定短時耐受電流(熱穩定) |
KA |
25 |
| 11 |
額定短路持續時間 |
S |
4 |
| 12 |
額定峰值耐受電流(動穩定) |
KA |
63 |
| 13 |
額定短路關合電流 |
KA |
63 |
| 14 |
機械壽命 |
次 |
10000 |
| 15 |
真空滅弧室觸頭允許磨損厚度 |
mm |
0.6 |
| 16 |
手動操作力矩 |
Nm |
≤300 |

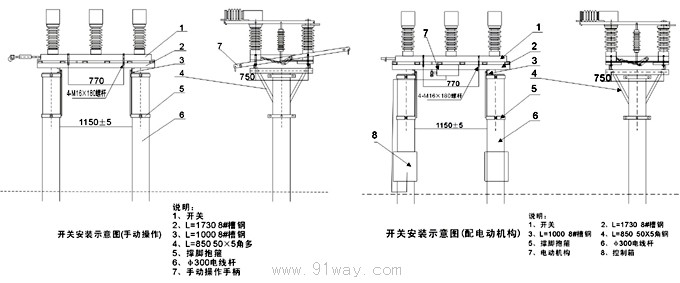

FZW32-40.5戶外高壓隔離真空負荷開關外形及安裝尺寸圖
