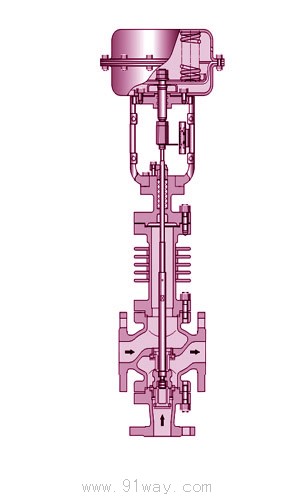

ZJHF（H）型氣動三通分（合）流薄膜調節閥產品詳細說明：

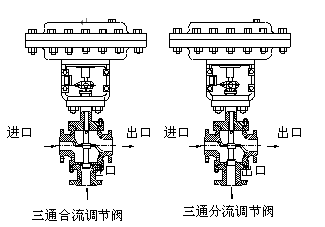

ZJHF（H）氣動三通調節閥有合流和分流兩種結構形式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。
公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。

一、閥體
閥體形式：三通鑄造球型閥
公稱通徑：25—300mm
公稱壓力：PN1.64.06.4MPa
連接形式：法蘭式按JB78-59JB79-59
材料：HT200ZG230—450ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
二、上閥蓋
常溫型：-20~+200℃
散熱型：-40~+450℃
壓蓋形式：螺栓壓緊式
填料:V型聚四氟乙烯填料,柔性石墨。
三、閥內組件
閥芯型式：V型缺口芯
流量特性：線性或等百分比
材料：1Cr18Ni9Ti0Cr18Ni12Mo2Ti


四、執行機構
型式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0.1、0.04~0.20MPa
供氣壓力：0.140.160.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃
五、性能
泄漏量：符合標準ANSIB16.104IV級，小于額定Kv值的0.01%
基本誤差：±1%
回差：1%（帶定位器）3%(不帶定位器)
線性：±1%(帶定位器)±5%(不帶定位器)備注：使用V型聚四氟乙烯填料
可調范圍：30:1


六、流量系數Kv值和行程

公稱通徑		25		32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定Kv值	合流閥	6.3	8.5	13	21	34	52	85	135	210	340	535	800	1280
	分流閥	－	－	—	－	－	－	85	135	210	340	535	800	1280
額定行程		16			25		40			60			100

執行 機構	供氣 壓力 MPa	彈簧 范圍 MP	定位器	允許壓差（MPa）
				閥座直徑
				20	25	40	50	65	80	100	125	150
HA2	0.14	0.02~0.10	有	0.79	0.49	0.33	0.20	0.12	0.09	0.05	－	－
	0.35	0.08~0.24		0.04 1.6	3.5 0.99	2.3 （0.67）	1.4 0.39	0.86 (0.24)	0.62 (0.18)	0.34 (0.10)	－	－
HA3	0.14	0.02~0.10		－	－	0.59	0.35	0.22	0.16	0.09	0.05	0.04
	0.35	0.08~0.24		－	－	4.0 （1.2）	2.5 0.71	1.53 (0.43)	1.1 (0.31)	0.02 (0.18)	0.30 (0.10)	0.27 (0.08)
HA4	0.14	0.02~0.10		－	－	－	－	0.37	0.26	0.15	0.10	0.06
	0.35	0.08~0.24		－	－	－	－	2.7 （0.76）	1.9 (0.54)	1.07 (0.30)	0.69 (0.20)	0.47 (0.13)

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差（MPa）
				閥座直徑
				80	100	125	150
HA2	0.14	0.02~0.10	有	0.09	0.05	－	－
	0.35	0.08~0.24	有	0.62	0.34	－	－
HA3	0.14	0.02~0.10	有	0.16	0.09	0.05	0.04
	0.35	0.08~0.24	有	1.1	0.62	0.39	0.27
HA4	0.14	0.02~0.10	有	0.26	0.15	0.10	0.06
	0.35	0.08~0.24	有	1.9	1.07	0.69	0.47

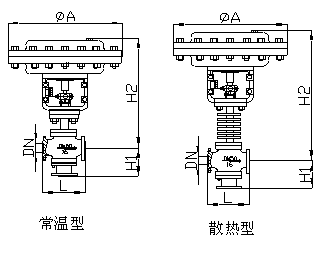

公稱 通徑 DN	合流（ZJHH）									分流（ZJHF）
	ØA	L			H2		H1			L			H2		H1
		PN（MPa）					PN（MPa）			PN（MPa）					PN（MPa）
		1.6	4.0	6.4	常溫	中溫	1.6	4.0	6.4	1.6	4.0	6.4	常溫	中溫	1.6	4.0	6.4
25	285	185	190	200	615	763	140	150	160	185	190	200	615	763	140	150	160
32	285	200	200	210	622	773	150	160	170	200	200	210	622	773	150	160	170
40	285	220	220	235	625	776	160	170	180	220	220	235	625	776	160	170	180
50	285	250	255	265	640	791	180	190	200	250	255	265	640	791	180	190	200
65	360	275	285	295	861	1024	200	210	220	275	285	295	861	1024	200	210	220
80	360	300	310	320	879	1042	210	230	240	300	310	320	885	1050	225	250	265
100	360	350	360	370	873	1036	220	250	260	350	360	370	900	1060	245	275	285
125	470	410	430	440	1029	1244	260	300	300	410	425	440	1050	1265	285	320	325
150	470	450	465	475	1046	1261	280	320	320	450	460	475	1060	1275	305	340	345
200	470	550	560	570	1075	1290	320	380	380	550	560	570	1105	1320	350	400	410
250	600	635	660	670	1451	1641		474	474	635	660	670	1505	2800
300	600	720	740	770	1512	1760		584	584	720	740	770	1545	1820

十、訂貨須知
1.型號與名稱 8.特殊要求
2.公稱通徑+閥座直徑或所要求的Kv  9.流體名稱、溫度和比重
3.公稱壓力和法蘭連接型式 10.正常流量和最大流量
4.閥體和閥內組件材料,表面硬化處理要求 11.流體壓力,進口壓力和出口壓力
5.上閥蓋型式 12.流體粘度,流體是否有固體雜質
6.執行機構型號和供氣壓力附件:電氣閥門定位器,空氣減壓閥
7.流體流動方向(合流、分流)
