您的位置：您的位置：首頁 → 泵閥管件 → 閥門產品 → 調節閥 → ZRSN型電子式電動雙座調節閥

產品名稱：

ZRSN型電子式電動雙座調節閥

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 調節閥

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ZRSN型電子式電動雙座調節閥產品詳細說明：

一、結構特點及應用范圍

ZRSN型電子式電動雙座調節閥是由3810L系列電子式電動執行機構和雙座閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉，調節機構閥芯是采用頂導向，單座式適用于對泄漏要求嚴格，雙座閥具有不平衡力小，允許壓差大，流通能力大等待點，適用于泄漏量要求不嚴格的場合。

二、主要技術參數和性能

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑dn(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv			10	16	25	40	63	100	160	250	400	630	1000	1600
行程mm		10	16		25		40			60			100
基本誤差%		±1.0
回差%		1.0
死區%		1.0
始終點偏差%		±2.5
額定行程偏差%		2.5
允許泄漏量Q		III級Kv值的0.05% 按GB4213－84標準
可調范圍		50:1
公稱壓力介質溫度閥體材料	1.6MPa	常溫－20℃~+200℃ 鑄鐵HT200
	4.0MPa	常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
		中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
	6.4MPa	常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
		中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

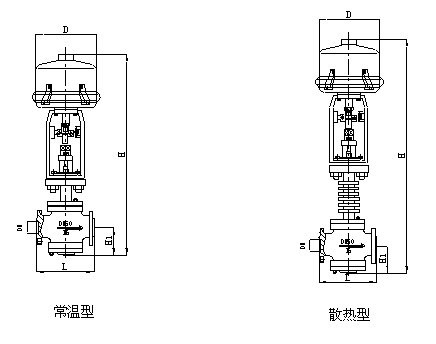

三、ZRSN型電子式電動雙座調節閥外形尺寸及附圖

公稱通徑（DN）	L			D	雙座式
	PN（MPa）				H1	H
	1.6	4.0	6.4			常溫	中溫
G3/4		75	75	225
20	184	185	190	225
25	185	190	205	225	117	682	832
32	200	210	220	225	120	687	837
40	220	230	240	255	139	850	990
50	250	255	265	255	144	860	1000
65	275	285	295	255	188	989	1144
80	305	310	325	255	208	1019	1184
100	350	355	370	255	220	1044	1204
125	410	425	440	255	270	1332	1547
150	450	460	475	310	280	1352	1565
200	550	560	570	310	320	1437	1652
250	670	740	750	310	440	1729	2004
300	770	805	820	310	502	1764	2039

四、允許壓差

公稱通徑	25	40		50	65	80	100	150		200	250	300
閥座直徑（mm）	25	32	40	50	65	80	100	125	150	200	250	300
執行機構	允許壓差ΔP（Mpa）
381LSA-20	6.4	6.4	6.4	5.10
381LSB-50					6.4	6.4	6.25
381LSC-65								6.4	4.23	3.23
381LSC-99											3.31	2.07

五、型號編制說明

Z	D	S	P	40	P	G
自控閥門	執行機構類型：	位移特征：	閥門結構：	公稱壓力：	閥體材質：	溫度類型：
	D：表示PS系列	S：表示直行程	P：表示單座	16：表示1.6MP	C：表示碳鋼	G：表示中溫型常溫省略
	R：表示3810系列		N：表示雙座	40：表示4.0MP	P：表示不銹鋼鑄鐵省略
	H：表示DKZ系列			64：表示6.4MP
	C：表示其它系列

六、訂貨須知

1.產品型號與名稱
2.公稱通徑DN(mm)
3.公稱壓力

4.流量特性
5.閥體材質
6.額定流量系數

7.介質種類和溫度范圍
8.閥前后壓力(壓差)
9.電源電壓和控制信號

ZRSN型電子式電動雙座調節閥（示意圖）
