產品名稱： | ZRSP(M)精小型電子式電動單座(套筒)調節閥 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 泵閥管件 -- 調節閥 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
ZRSP(M)型電子式精小型電動單座（套筒）調節閥，由低流阻直通單座閥，或低流阻套筒閥配用3810系列執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
一、閥體
形式：直通倒S鑄造閥
公稱通徑：DN20－300mm
公稱壓力：PN1.64.06.4MPa連接形式：JB78－59JB/T79.2－94凹式
材料：ZG230—450ZG1Gr18Ni9Ti
ZG0Cr18Ni12M02Ti
二、上閥蓋
常溫型：-20℃－+200℃
散熱型：-40℃―+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯，柔性石墨，不銹鋼波紋管
三、閥內組件

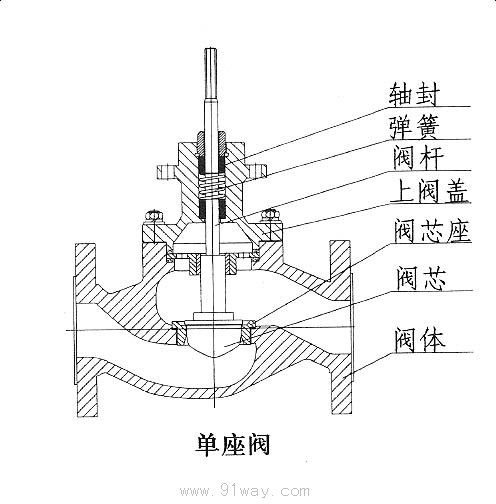

閥芯形式：上導向單座柱塞式閥芯，

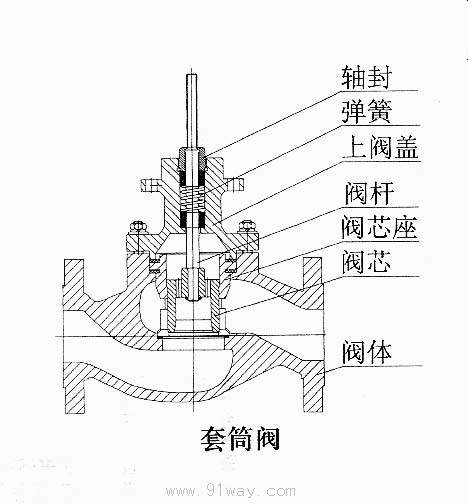

或上導向單座套筒柱塞式閥芯

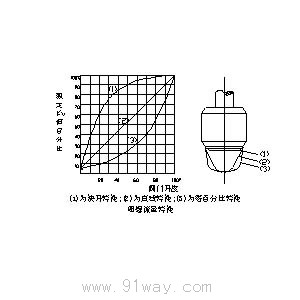

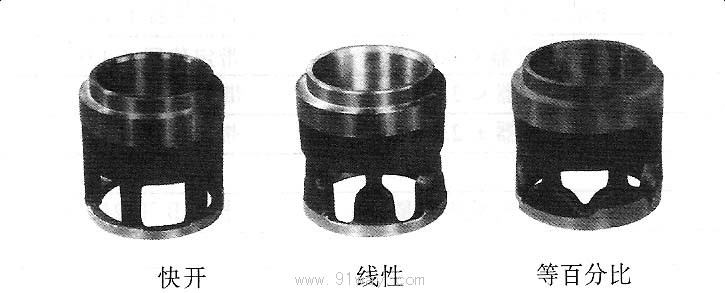

流量特性：等百分比特性，
直線特性和快開特性
材料：1Cr18Ni9TiOCr18Ni12Mo2Ti
四、執行機構
類型:可選PS、3810電子式直行程執行機構，防爆型選用3810型，技術參數和性能：請參閱對應的執行機構及閥門定位器說明書。

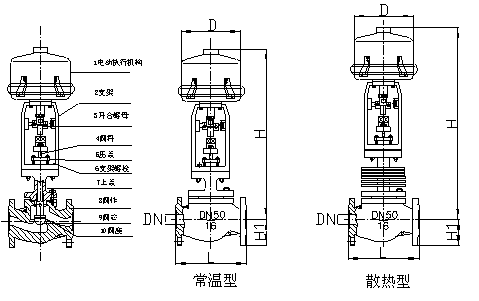

五、外形尺寸
|
公稱通
徑DN（mm） |
L(mm) |
H(mm) |
H1(mm) |
D
(mm) |
重量（kg） | ||||||
|
1.6
(MPa) |
4.0
(MPa) |
6.4
(MPa) |
常溫
型 |
散熱
型 |
PN0.6
(MPa) |
PN1.6
(MPa) |
PN4.0
(MPa) |
PN6.4
(MPa) |
1.6
(MPa) | ||
|
G3/4” |
120 |
120 |
120 |
/ |
31 |
31 |
31 |
225 |
12 | ||
|
20 |
181 |
194 |
206 |
501 |
651 |
45 |
52 |
52 |
65 |
225 |
23 |
|
25 |
184 |
197 |
210 |
513 |
663 |
50 |
57.5 |
57.5 |
70 |
225 |
24 |
|
40 |
222 |
235 |
251 |
650 |
815 |
65 |
75 |
75 |
85 |
225 |
39 |
|
50 |
254 |
267 |
286 |
652 |
822 |
70 |
82 |
82 |
90 |
225 |
44 |
|
65 |
276 |
292 |
311 |
770 |
950 |
80 |
92 |
92 |
102 |
225 |
64 |
|
80 |
298 |
317 |
337 |
782 |
967 |
95 |
100 |
100 |
107 |
225 |
76 |
|
100 |
352 |
368 |
394 |
800 |
1010 |
105 |
110 |
117 |
125 |
310 |
97 |
|
150 |
451 |
473 |
508 |
1080 |
1340 |
132 |
142 |
150 |
172 |
310 |
203 |
|
200 |
600 |
610 |
650 |
1125 |
1385 |
160 |
170 |
187 |
207 |
310 |
264 |
|
250 |
650 |
670 |
690 |
1345 |
1625 |
187 |
202 |
225 |
235 |
310 |
418 |
|
300 |
740 |
770 |
800 |
1365 |
1645 |
220 |
230 |
257 |
265 |
310 |
618 |
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |||||||
|
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | ||||
|
額定流量系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
940 |
1200 | |||
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
850 |
1050 | ||||
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 | ||||||||||||||
|
允許泄漏量Q |
單座式 |
IV級為Kv值的0.01%,按GB4213－92標準 | ||||||||||||||||||
|
套筒式 |
III級為Kv值的0.1%,按GB4213－92標準 | |||||||||||||||||||
|
基本誤差% |
±2.5 | |||||||||||||||||||
|
回差% |
2.0 | |||||||||||||||||||
|
死區% |
1.0 | |||||||||||||||||||
|
始終點偏差% |
±2.5 | |||||||||||||||||||
|
額定行程偏差% |
2.5 | |||||||||||||||||||
|
可調比 |
50:1 | |||||||||||||||||||
|
公稱通徑（mm） |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 | ||||||||
|
閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |||
|
執行機構 |
允許壓差ΔP（Mpa） | ||||||||||||||||||
|
381LSA-20 |
單座 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
||||||||||
|
套筒 |
6.4 |
6.4 |
6.4 |
5.10 |
|||||||||||||||
|
381LSB-50 |
單座 |
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
||||||||||||
|
套筒 |
6.4 |
6.4 |
6.25 |
||||||||||||||||
|
381LSC-65 |
單座 |
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|||||||||||||
|
套筒 |
6.4 |
4.23 |
3.23 |
||||||||||||||||
|
381LSC-99 |
單座 |
0.63 |
0.44 |
0.25 |
|||||||||||||||
|
套筒 |
3.31 |
2.07 | |||||||||||||||||
|
381LSC-160 |
單座 |
0.30 |
0.20 | ||||||||||||||||
|
套筒 |
6.00 |
4.00 | |||||||||||||||||
|
Z |
D |
S |
P |
16 |
C |
G |
|
自控閥門 |
執行機構類型 |
位移特征： |
閥門結構形式： |
公稱壓力： |
閥體材質： |
溫度類型： |
|
D：表示PS系列 |
S：表示直行程 |
P：表示單座 |
16：表示1.6MPa |
C：表示碳鋼 |
G：表示中溫
常溫省略 | |
|
R：表示3810系列 |
M：表示套筒 |
40：表示4.0MPa |
P：表示不銹鋼
鑄鐵省略 | |||
|
H：表示DKZ系列 |
64：表示6.4MPa |
|||||
|
C：表示其它系列 |
