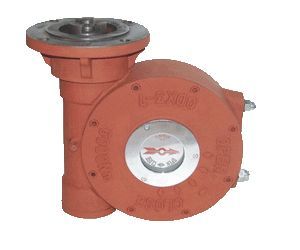

QDX3-D型閥門蝸輪箱產品詳細說明：

QDX3-D型閥門蝸輪箱為部分回轉型閥門手動裝置
QDX3-D型閥門蝸輪箱是一種90°回轉型驅動裝置,適用于球閥、蝶閥、旋塞閥等類閥門。特殊型可輸出360°轉角。產品共有12個型號。該產品是與多回轉電動裝置組合輸出大力矩部分回轉型閥門電動裝置。

電動型連接數據表

外形尺寸
型號	位置
	A	B	C	D	E	H	h	L	2-b	φ	N-M深 L	d	重量kg
QDX3-D3	145	120	90	120	210	68	62	90	8	22	4-M10 22	102	13
QDX3-D4	145	120	90	125	260	80	68	83	10	32	4-M12 25	125	17
QDX3-D5	145	260	90	120	295	100	75	100	12	36	4-M16 14	140	23
QDX3-D6	185	330	125	200	330	120	105	130	12	40	4-M20 32	165	41
QDX3-D7	225	375	150	220	430	140	110	125	16	50	8-M16 36	200	55
QDX3-D8	275	420	180	250	500	160	120	150	18	60	8-M16 45	254	85
QDX3-D9	225	455	150	280	550	188	120	150	22	80	8-M20 40	298	102
QDX3-D10	275	530	170	320	700	230	150	170	28	90	8-M20 40	356	200
QDX3-D11	330	630	220	360	820	280	180	200	28	110	8-M20 40	406	350
QDX3-D12	380	730	280	410	900	330	195	220	32	130	12-M22 50	183	600
QDX3-D13	380	860	280	620	1040	400	205	240	32	160	12-M27 50	590	1000
QDX3-D14	380	1200	280	630	1300	450	250	350	36	200	12-M30 50	720	2000

QDX3-D型閥門蝸輪箱電動力矩表

蝸輪箱	電動	力矩	蝸輪箱	電動	力矩
3#	10	1050		90	14175
4#	10	1075		120	18900
5#	10	1350	10#	90	14850
	20	2700		120	19800
6#	20	2400		180	29700
	30	3600		250	41250
	45	5400	11#	90	18225
	60	7200		120	24300
7#	20	2900		180	36450
	30	4350		250	50625
	45	6525	12#	180	36450
	60	8700		250	50625
8#	45	5965		350	70875
	60	7950		500	101250
	90	11925	13#	350	87500
	120	15900		500	12500
9#	45	7087	14#	800	200000
	60	9450

電動型連接數據表

技術數據

型號

3

4

5

6

7

8

9

10

11

12

13

14

速比

42:1

43:1

54:1

48:1

58:1

53:1

63:1

66:1

81:1

81:1

100:1

100:1

旋轉行程

90°

90°

90°

90°

90°

90°

90°

90°

90°

90°

90°

90°

限位調整

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

連接尺寸

法蘭號

F10

F12

F14

F16

F20

F25

F30

F35

F40

F48

F59

F72

連接法蘭φ

125

150

175

210

260

300

350

415

475

560

650

800

連接孔中心φ

102

125

140

165

200

254

298

356

406

483

590

720

法蘭凹面φ

70×3

85×3

100×4

130×5

160×5

200×5

230×5

260×5

300×8

370×8

490×8

600×8

孔徑：孔數

M10×4

M12×4

M16×4

M20×4

M16×4

M16×8

M20×8

M20×10

M20×12

M22×12

M27×12

M30×12

軸孔直徑mm

22～26

28～32

35～38

38～48

45～58

55～70

75～85

90～100

98～120

115～145

160～180

200～250

平鍵尺寸×條數×位置

8×1

10×1

12×1

12×2× 90°

16×2× 90°

18×2× 90°

22×2× 90°

28×2× 90°

28×2× 90°

32×2× 90°

32×2× 90°

36×2× 90°

安裝高度

62

68

75

105

110

120

120

150

180

195

205

250
