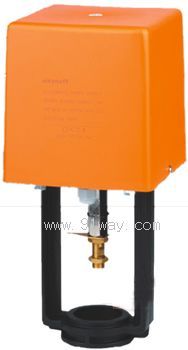

CK50/CK70/CK90系列閥門驅動器產品詳細說明：

用途
CK50/CK70/CK90系列直行程執行器(驅動器)，適用于二通、三通的VB系列DN65～DN200調節閥門配用。

型號說明
CK51/CK71/CK91:浮態控制。
CK52/CK72/CK92:標準信號控制，能接受0～10V或4～20mA控制信號，并反饋0～10V閥門位置電壓信號，提供比例式控制。
特點
24V交流電壓的同步可逆轉馬達。
采用小型行程開關限位。
CK52/CK72/CK92內置數碼管顯示，調試更加直觀方便、控制精度高、響應速度快
阻燃ABS塑料外罩
可附加手動控制桿。
現場安裝方便。
適合45mm以下的直行程調節閥

工作原理
驅動器是由一可逆同步馬達驅動，閥門閥桿上行或下行以開閉閥門。當閥門全開或全關時，對驅動器產生一反作力，使驅動器內部微動開關斷電，驅動器停止工作。驅動器在接受控制信號時，可令閥門開啟一定開度，并可在沒有信號時穩定地停在任何一點。

CK50/CK70/CK90系列閥門驅動器技術參數

型號	CK51	CK71	CK91	CK52	CK72	CK92
控制方式	浮態型			比例式控制
馬達種類型	雙向交流同步馬達
工作電壓及功耗	24VAC，50/60Hz 11VA			24VAC，50/60Hz 12VA
驅動力	1800N	2800N	4000N	1800N	2800N	4000N
驅動時間	170S
材質	齒輪：不銹鋼，黃銅
	支架：鑄鋁
	外殼：防火ABS工程塑料
環境溫度	工作：-5至+55℃
	儲存：-20至65℃
最大相對濕度	92%不結露
附 件	鏈接螺母、刻度標尺、刻度指示器、半圓卡環
控制信號	24V/AC			0～10或4～20mA
反饋信號	無			0～10V
