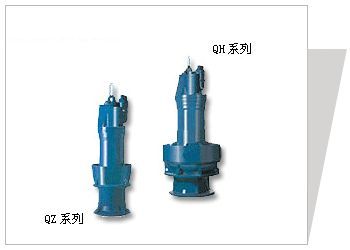

QZ,QH系列潛水軸(潛)流泵產品詳細說明：

QZ,QH系列潛水軸(潛)流泵：

進出水流道安裝方式
　1.進水流量：按樣本外形安裝圖推薦形式，泵在液體中最小淹沒深度應大于圖中值。
　2.出水方式：拍門或其他方式。
　3.安裝方式：彎管懸吊、井筒懸吊、混凝土研制井筒式。
電機
　潛水電機
　功率等級：電氣性能指標符合GB756
　防護等級：IP68
　冷卻方式：ICWO8A41
　基本安裝形式：IM3013
　電壓等級：≤355kw、電壓為380V或660V
　　　　　�。�355kw、電壓為380V、660V、6Kv、10kV
　絕緣等級：F
　額定頻率：50Hz
　電纜長度：10m
軸封
　設有兩道或三道機械密封。第一道與水直接接觸的機械密封一般為碳化硅，第二、第三道一般為石墨對碳化硅。
　防漏保護
　QZ、QH系列泵設有防漏保護傳感器。當油室、電機腔或接線盒內被水滲漏時，傳感器發出警報或停機，并保留故障信號。
過熱保護裝置
　潛水電機繞組中設有過熱保護器，當溫度超過規定時，發出信號或停機。
轉向
　從電機上方看，葉論順時針方向旋轉。

應用范圍
QZ系列潛水軸流泵、QH系列潛水混流泵廣泛使用于工農業輸送水、城市給水、輕度污水排放及調水工程。

QZ,QH系列潛水軸(潛)流泵工作條件
　不超過50℃的清水及類似清水的其他液體。


型號意義：
例如：40QW(WQ)、YW、LW、GWP15-30-2.2
　　　40-排出口徑(mm)
　　　QW(WQ)-潛水式無堵塞排污泵
　　　YW-液下式無堵塞排污泵
　　　LW-直立式無堵塞排污泵
　　　GW-管道式無堵塞排污泵
　　　P-不銹鋼（P）、坊爆（B）
　　　15-流量(m3/h)
　　　30-揚程(m)

型號	轉速
300QH-40	1460
300QH-45
300QH-40B
350QZ-100D	970
350QZ-100G	1460
350QZ-40A
350QZ-45
350QZ-40B
350QZ-70GA
350QZ-70GB
400QZ-100	975
400QH-45	960
450QZ-100	975
450QH-45A	960
450QH-45B
500QZ-100	975
500QZ-160G	980
500QZ-125G
500QZ-70G
500QZ-50G
500QZ-125D	730
500QH-45	960
600QZ-160G	730
600QZ-100
600QH-50	980
600QH-40D	580
600QH40G	730
700QH-45
700QZ-50G
700QZ-50D	580
700QZ-70GA	730
700QZ-70DA	580
700QZ-100G	730
700QZ-100D	585
700QZ-125G	730
700QZ-125D	585
800QZ-70G
900QH-50	590
900QZ-50	490
900QZ-70A	480
900QZ-70B	490
900QZ-100G	590
900QZ-100D	480
1000QZ-160	485
1200QZ-160	490
1400QZ-70G	365
1400QZ-100	370
1400QZ-125D	295
1400QZ-125G	365
1600QZ-70	295
1600QZ-85
1600QZ-125	245
