DS19系列直流快速斷路器產(chǎn)品詳細說明：

DS19直流快速斷路器（以下簡稱斷路器）主要用于額定電壓為直流1600V及以下，額定電流4000A及以下電路中，對整流機組、直流電機和饋電線路等作短路與過載保護之用。特別適用地鐵輕軌牽引變電站作饋電保護開關，也可用于軋鋼、礦山等重要工業(yè)領域整流裝置和直流電機的保護開關。

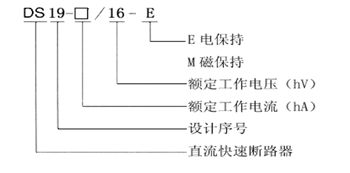

DS19系列直流快速斷路器型號及其含義：


DS19系列直流快速斷路器主要技術參數(shù)：

額定電壓(Ue)	最大工作電壓	額定極限分斷能力	固有工作時間	電壽命	輔助觸頭數(shù)量	外形尺寸	操作電壓
1600V	1800V	75KA(T=15ms)	6ms	400 200	5NC+5ND	500、400、100、50	DC220、110、50V; AC220V

額定電流(In)	額定絕緣電壓	分斷過電壓	電流整定范圍	機械壽命	輔助觸頭容量	安裝尺寸	重量
2500A/4000A	4000V	(1.5～2.0)Ue	(1.25～2.7)KA;(2～5)KA (2～8)KA;(4～10)KA /(2～5)KA;(4～10)KA (2～8)KA;(4～15)KA	20000	AC220V 10A; DC110V 1A	4－Φ11, 320*160(mm)	86kg 98kg

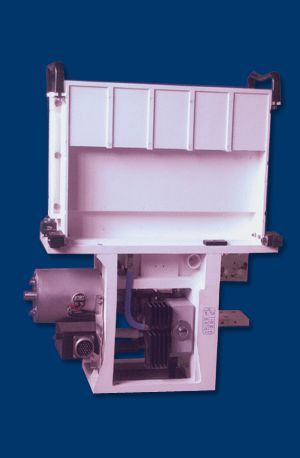

DS19系列直流快速斷路器
