| 產品名稱: | DZ30二極小型斷路器 | |||||
| 型號規格: | 3、6、10、16、20、25、32A | ![]() |
||||
| 產品類別: | 常規產品 -- 低壓電器 -- 微型斷路器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
|
額定電流In(A) |
極數 |
額定電壓Un(V) |
額定運行短路分斷能力Ics |
瞬時脫扣器的型式 | |
|
分斷電流(A) |
COSφ | ||||
|
3、6、10、16、 20、25、32 |
1+N |
220/380 |
4500 |
C |
0.75~0.8 |

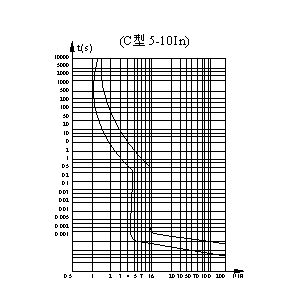

3.2 過電流脫扣特性
斷路器在基準溫度為30℃~35℃時的保護特性見下表
|
序號 |
額定電流In(A) |
起始狀態 |
試驗電流(A) |
規定時間 |
預期效果 |
備 注 |
|
1 |
≤32 |
冷態 |
1.13In |
t≥1h |
不脫扣 |
|
|
2 |
≤32 |
熱態 |
1.45In |
t<1h |
脫扣 |
緊接1項5S內升到規定電流 |
|
3 |
≤32 |
冷態 |
2.55In |
Is<t<60s |
脫扣 |
|
|
4 |
≤32 |
冷態 |
5In |
t≥0.1s |
不脫扣 |
閉合輔助開關接通電流 |
|
5 |
≤32 |
冷態 |
10In |
t<0.1s |
脫扣 |



DZ30二極小型斷路器
