HL,HLB型混流泵產品詳細說明：

HL型立式混流泵可供大型、中型農田水利設施排灌之用,也可供工礦船塢,城市建設、電站給排水之用。水泵具有效率高,汽蝕性能好等特點.特別適合水位變動較大及揚程要求較高的場合使用,輸送清水或類似于清水的介質,最高溫度為50℃（立軸渦殼式最高溫度為80℃）。

泵的轉向，從電機方向俯視均為順時針方向旋轉，本系列在訂貨時需提供L值，以便配用適當的傳動軸尺寸。

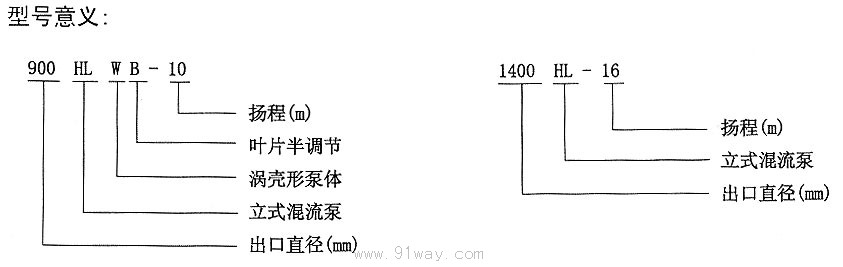

HLB——立式半調節葉片混流泵。
HLQ——立式全調節葉片混流泵（Q為葉片角度在停機后或在運行中調節）。
HLWB——立式半調節葉片渦殼式混流泵。
HLWQ——立式全調節葉片混流泵（Q為葉片角度在停機后或在運行中調節）。
HLCB——立式半調節葉片泵為抽芯式混流泵。
HLCQ——立式全調節葉片抽芯式混流泵（Q為葉片角度在停機后或在運行中調節）。

300HL-18型混流泵工作性能表

流量Q		揚程H （m）	轉速n （r/min）	功率 P（Kw）		效率η （%）	葉輪直徑 D（mm）
（m3/h）	（L/S）			軸功率	配用功率
651 598 392	180.9 166 109	15.9 18.2 25.4	1475	37.7 39 39.3	55	74.7 76 69	325

600HLB-12、600HLWB-12型混流泵工作性能表 （五片葉片）

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪直徑 D（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-4°	1602 2088 2304	445 580 640	14.3 10.2 7.42	980	81.02 70.3 60.46	95	77 82.5 77	471
-2°	1710 2322 2574	475 645 715	15.2 11 7.5		91.93 83.8 68.28	115	77 83 77
0°	1846.8 2458.8 2844	513 683 790	15.9 12 7.65		103.85 95.77 76.95	130	77 83.9 77
+2°	2052 2808 3186	570 780 885	16.8 12 7.9		121.93 109.37 89.01	130	77 83.9 77

600HLB-12A、600HLWB-12A型混流泵工作性能表 （四片葉片）

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪直徑 D（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-4°	1602 2106 2412	445 585 670	12.9 9 5.8	980	73.09	95	77 82.5 77	471
-2°	1782 2322 2718	495 645 755	1365 10 5.9		86.03 75.37 56.72	95	77 83.9 77
0°	1926 2520 2952	535 700 820	14.2 10.5 6.25		96.73 85.88 65.25	115	77 83.9 77
+2°	2070 2700 3118	575 750 880	14.7 11 6.7		107.6 96.4 75.7	130	77 83.9 77

700HLWB-10型混流泵工作性能表 （五片葉片）

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪直徑 D（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-4°	2340 2844 3024	650 790 840	11 8 6.6	730	87.62 74.55 67.52	110	80 83 80.5	571.6
-2°	2736 3114 3395	760 865 943	10.8 9 6.5		97.78 90.32 75.12		82.3 84.5 80
0°	2700 3240 3701	750 900 1028	12.3 10 7		112.35 104.42 87.1	130	80.5 84.5 81
+2°	2970 3492 4122	825 970 1145	12 11 7.6		131.11 123.8 104.01	155	80.2 84.5 82

700HLWB-10（A）型混流泵工作性能表 （四片葉片）

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪直徑 D（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-4°	2315 2778 3125	643 772 868	9.7 7.5 5.3	730	76.2 68.0 55.6	155	80.5 83.2 80.5	571.6
-2°	2547 3125 3530	707 868 981	10.5 7.8 5.4		90.6 79.5 65.0		80.5 84.5 80.5
0°	2739 3299 3839	761 916.4 1066	11.0 8.8 5.4		102.4 93.3 74.0		80.5 84.5 80.5
+2°	2932 3627 4148	815 1007 1152	11.5 8.8 6.1		114.0 102.5 84.9		80.5 84.5 80.5

700HLB-16型混流泵工作性能表

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）
	（m3/h）	（L/S）			軸功率	配用功率
+4°	4903 5929 6782	1362 1647 1884	20.4 17.6 13.5	730	334.0 330.5 305.6	380	81.6 86.0 81.6
+2°	4561 5530 6325	1267 1536 1757	19.8 16.6 12.4		301.4 291.0 261.8		81.6 86.0 81.6
0°	4104 5072 5814	1140 1409 1615	18.8 15.7 11.5		257.5 252.2 223.0	280	81.6 86.0 81.6
-2°	3820 4673 5324	1061 1298 1479	17.9 14.7 10.7		228.2 217.5 190.1	260	81.6 86.0 81.6
-4°	3589 4219 4730	997 1172 1314	16.4 13.7 10.2		196.4 183.0 161.0	240	81.6 86.0 81.6
-6°	3420 3647 4046	950 1013 1124	13.9 12.7 10.4		158.7 153.4 140.4	180	81.6 82.2 81.6

800HL1.4-18型軸流泵工作性能表

流量Q		揚程H （m）	轉速n （r/min）	功率 P（Kw）		效率η （%）	葉輪直徑 D（mm）
（m3/h）	（L/S）			軸功率	配用功率
3033.3 4116.7 4766.7	842.6 1143.6 1324.1	14.7 11.7 9.1	590	148.1 154.8 144.8	200	82 85 81.5	714
3778.8 5128.4 5938.2	1049.7 1424.6 1649.5	22.8 18.2 14.7	735	286.3 299.2 280	380	82 85 81.5

900HLB-10、900HLWB-10型混流泵工作性能表

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪直徑 D（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-4°	4068 5303 5724	1130 1473 1590	13.1 9.2 6.8	590	181.4 157.8 132.5	260	80 84.2 80	755.5
-2°	4828 5688 6336	1340 1580 1760	13 10.5 7.4		208.3 191.8 157.6		82 84.8 81
0°	5220 6495 6948	1450 1804 1930	13.7 10 7.93		235.5 208.1 186.4	310	82.7 85 80.5
+2°	5447 6732 7632	1513 1870 2120	15 12 9		275.7 257.3 230.9		80.7 85.5 81

900HLB-10A、900HLWB-10A型混流泵工作性能表 （四片葉片）

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-4°	4320 5184 5832	1200 1440 1620	11.1 8.5 6	590	160.23 142.86 116.9	200	81.5 84 81.5	755.5
-2°	4752 5832 6588	1320 1620 1830	12 9 6.2		190.5 167.6 136.5	220	81.5 85.3 81.5
0°	5112 6256 7164	1420 1710 1990	12.6 10 6.2		215.23 196.54 155.6	260	81.5 85.3 81.5
+2°	5472 6768 7740	1520 1880 2150	13.1 10 6.9		239.53 216.1 178.55	260	81.5 85.3 81.5

900HLB-16型混流泵工作性能表

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
+4°	7740 9360 10710	2150 2600 2975	20.8 18 13.75	590	532 529.82 486.7	600	82.4 86.6 82.4	782
+2°	7200 8730 9990	2000 2425 2775	20.2 17 12.7		480.7 466.7 419.3	500	82.4 86.6 82.4
0°	6480 8010 9180	1800 2225 2550	19.2 16 11.7		411.2 403 354.98	480	82.4 86.6 82.4
-2°	6030 7380 8406	1675 2050 2335	18.25 15 10.9		363.7 348.1 302.8	400	82.4 86.7 82.4
-4°	5670 6660 7470	1575 1850 2075	16.8 14 10.4		314.82 293.2 256.76	380	824 86.6 82.4
-6°	5400 5760 6390	1500 1600 1775	14.2 13 10.65		253.4 245.7 224.92	310	82.4 83 82.4

1200HLB-12、1200HLQ-12型混流泵工作性能表 （五片葉片）

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-4°	7326 8701 9918	2010 2417 2755	15 12 9.2	485	364.9 337.3 291.6	440	81.0 84.3 85.2	978.6
-2°	8305 10440 11318	2307 2900 3144	15.2 11.3 8.4		420.5 32.6 317		81.75 86.21 81.68
0°	9720 11326 12420	2700 3146 3450	15 12 9		474.4 429.2 373.5	520	83.7 86.44 81.5
+2°	10468.8 11912.4 12873.6	2908 3309 3576	16.1 14.18 12.15		547.7 527.4 490	800	83.8 87.22 86.9

1200HLB-12A、1200HLQ-12A型混流泵工作性能表 （四片葉片）

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-4°	7048.8 9108 10530	1958 2530 2925	13.7 10 7	485	32955 290.44 241.85	400	79.8 85.4 83	978.6
-2°	8190 10575 11790	2275 2937.5 3275	14.1 10 7		388.25 335.65 273.42	440	81 85.8 82.2
0°	9993.6 11790 12960	2776 3275 3600	13.25 10 7		423.25 373.3 305	440	85.2 86 81
+2°	10666.8 12870 14166	2963 3575 3935	13.77 10 7		469.4 407.1 337.6	480	85.2 86.1 80

1200HLB-16、1200HLQ-16型混流泵工作性能表

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
+6°	13410 15750 18000	3725 4375 5000	22.1 19.5 15.9	485	972 961 939	1250	83 87 83	969.45
+4°	12240 14760 16812	3400 4100 4670	21.65 18.5 14.3		869 856 789	900	83 87 83
+2°	11221.2 13608 15732	3117 3780 4370	21 17.7 13.2		773 754 681	850	83 87 83
0°	10141.2 12492 14400	2817 3470 4000	19.9 16.6 12.15		662.16 649 574	700	83 87 83
-2°	9540 11520 13140	2550 3200 3650	19 15.5 11.25		595 559 485	630	83 87 83
-4°	8820 10332 11808	2450 2870 3280	17.3 14.5 10.9		500.6 474 422	630	83 86 83

1400HLB-12型混流泵工作性能表 （五片葉片）

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-4°	10980 14400 15840	3050 4000 4400	14 10 7.2	365	516.8 458.13 383	630	81 85.6 81	1247
-2°	12060 16200 17820	3350 4500 4950	14.8 10.8 7.3		600 549.5 437	630	81 86.7 81
0°	12960 17280 19620	3600 4800 5450	15.4 11.5 7.4		671 624.2 488	800	81 86.7 81
+2°	14220 19080 21600	3950 5300 6000	16.25 12 7.7		776.9 719.2 559.2	800	81 86.7 81

1400HLB-12A型混流泵工作性能表 （四片葉片）

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-4°	11160 14400 16560	3100 4000 4600	12.5 9 6.5	365	469 412.3 306.2	500	81 85.6 81	1247
-2°	12240 16200 18720	3400 4500 5200	13.25 9.5 5.8		545.3 483.4 365.04	630	81 86.7 81
0°	13320 17460 20520	3700 4850 5700	13.8 10 6.05		618 548.43 417.4	630	81 86.7 81
+2°	14400 18360 21960	4000 5100 6100	14.3 11 6.4		692.3 634.4 472.5	800	81 86.7 81

1400HL-16型混流泵工作性能表

泵型號	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
1400HL-16	12600 17100 19800	3500 4750 5500	20 16 12.4	365	817 856 801	1000	84 87 83.5	1347

1400HLB-16、1400HLQ-16、1400HLB-16Ⅰ型混流泵工作性能表

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
+4°	20772 25020 28060	5770 6950 8000	21.3 18.4 14.1	365	1434 1428 1316.5	1600	84 87.8 84	1276.4
+2°	19080 23292 26748	5300 6470 7430	20.75 17.5 13.05		1282.6 1264.3 1131.7	1400	84 87.8 84
0°	17028 21348 24480	4730 5930 6800	19.6 16.5 11.95		1082.03 1092.6 948.4	1200	84 87.8 84
-2°	15588 19548 22572	4330 5430 6270	18.75 15.5 11.2		947.6 939.8 819.6	1000	84 87.8 84
-4°	14760 17388 19800	4100 4830 5500	17.15 14.5 10.7		821 789.2 686.9	900	84 87 84
-6°	14400 15588 16668	4000 4330 4630	14.45 13 10.9		674.6 649 589	800	84 85 84

1600HLB-12型混流泵工作性能表 （五片葉片）

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-4°	14040 18000 19980	3900 5000 5550	13.7 10 7.1	322	642.7 563.4 474	700	81.5 87 81.5	1403
-2°	15120 19800 22320	4200 5500 6200	14.55 11 7.2		735.11 681.77 537	800	81.5 87 81.5
0°	16200 21060 24660	4500 5850 6850	15.25 12 7.3		825.5 791.1 601.5	1000	81.5 87 81.5
+2°	18000 23940 27540	5000 6650 7650	16 12 7.55		962.3 899.25 695	1250	81.5 87 81.5

1600HLB-12A型混流泵工作性能表 （四片葉片）

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-4°	14040 18000 21060	3900 5000 5850	12.3 9 5.3	322	577 513.6 373	600	81.5 85.9 81.5	1403
-2°	15480 20340 23580	4300 5550 6550	13 9.5 5.6		672.4 605 441.2	800	81.5 87 81.5
0°	17820 21960 25560	4950 6100 7100	13 10 5.95		753.7 687 508.2	800	83.7 87 81.5
+2°	19080 23400 27540	5300 6500 7650	13.6 10.5 6.3		844.3 769.1 579.8	900	83.7 87 81.5

1600HLB-16型混流泵工作性能表

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
+4°	27360 32400 37440	7600 9000 10400	21.5 18.5 14.2	322	1898 1855 1715	2000	84.4 88 84.4	1454
+2°	24948 30492 34920	6930 8470 9700	20.8 17.5 13.7		1674 1651 1544	1800	84.4 88 84.4
0°	22572 27828 35748	6270 7730 9930	19.8 16.5 12.05		1442 1421 1390	1600	84.4 88 84.4
-2°	20880 25452 29268	5800 7070 8130	18.7 15.5 11.2		1259.9 1220.9 1057.8	1400	84.4 88 84.4
-4°	19440 22788 26388	5400 6330 7330	17 14.5 10.6		1066.35 1022.6 902.5	1200	84.4 88 84.4
-6°	18720 20412 22068	5200 5670 6130	14.45 13 11.9		872.83 850.17 847.35	1000	84.4 85 84.4

1600HLQ-16、1600HLB-16型混流泵工作性能表

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
+4°	25067 29682 34301	6963 8245 9528	18.0 15.5 11.9	295	1456 1424 1316	1600	84.5 88 84.5	1454
+2°	22856 27936 31993	6349 7760 8887	17.6 14.7 11.5		1296.5 1271 1186	1400	84.5 88 84.5
0°	20678 25495 35629	5744 7082 8182	16.6 13.8 10.1		1113 1089 1066	1250	84.5 88 84.5
-2°	19130 23317 26813	5314 6477 7448	15.7 13.0 9.4		968 938 812	1250	84.5 88 84.5
-4°	17906 20876 24174	4974 5799 6715	14.3 12.2 8.9		825 783 693	1000	84.5 88 84.5
-6°	17150 18702 20217	4764 5195 5450	12.1 10.9 10.0		669 653 632	800	84.5 85 84.5

1800HLWB-12型混流泵工作性能表 （五片葉片）

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-4°	18032 23843 25848	5009 6623 7180	14.8 10.5 7.7	300	890.2 793.9 665.7	1000	81.77 86.1 81.77	1567
-2°	19634 26248 29052	5454 7291 8070	15.7 11.5 7.7		1029.1 942.1 748.9	1100	81.77 87.2 81.7
0°	21038 28051 31860	5844 7792 8850	16.5 12.2 7.9		1159 1072.7 844.1	1250	81.77 87.2 81.77
+2°	23044 31057 35266	6401 8627 9796	17.3 12.9 8.2		1327.1 1250.1 958.9	1450	81.71 87.2 81.77

1800HLB-16型混流泵工作性能表 （導葉式）

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
+4°	32040 38520 43272	8900 10700 12020	21 17.8 14.8	300	2227.8 2221.6 1991.9	2600	84.6 88.3 84.6	1567
+2°	29520 35640 40860	8200 9900 11350	21 17.8 13.2		1995.6 1957 1736.2	2200	84.6 88.3 84.6
0°	26280 32400 37620	7300 9000 10450	19.9 16.8 12.15		1683.5 1678.8 1471.4	1800	84.6 88.3 84.6
-2°	24480 29880 34200	6800 8300 9500	19 15.8 11.3		1497.24 1456 1244	1800	84.6 88.3 84.6
-4°	22680 27000 30744	6300 7500 8540	17.5 14.5 10.9		1277.6 1217.1 1078.7	1400	84.6 87.6 84.6
-6°	21780 24120 25920	6050 6700 7200	14.9 13 11.1		1044.7 992.9 926.2	1200	84.6 86 84.6

1800HLWQ-16型混流泵工作性能表

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
+4°	28296 36000 43588	7860 10000 11830	21 16.25 10.7	295	2023 1821 1551	2200	80 87.5 80	1655
+2°	26388 33192 39780	7330 9220 11050	20.6 16 9.95		1851 1644 1347	2000	80 88 80
0°	28616 29952 36072	6560 8320 10020	19.92 15.67 9.9		1601 1461 1216	1800	80 87.5 80
-2°	22608 26136 30780	6280 7260 8550	18.06 15.25 10.3		1340 1270 1079	1600	83 85.5 80
-4°	20232 23112 26640	5620 6420 7400	16.96 14.83 11		1126 1118 998	1400	83 83.5 80
-6°	17640 19908 21240	4900 5530 5900	16.6 14.34 12.7		997 954 918	1200	80 81.5 80

1400HLCQ-19型混流泵工作性能表

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-2°	15480 13536 11340	4300 3760 3150	12.7 17.4 21	485	646 738 782	1250	83 87 83	1027.62
0°	17100 14760 12060	4750 4100 3350	13.5 18.6 22.2		757.4 860 878.5		83 87 83
+2°	18612 16200 13320	5170 4500 3700	14.8 19.8 23.4		904 1004 1024		83 87 83
+4°	19800 17280 14760	5500 4800 4100	16 21 24.2		1040 1136.5 1172		83 87 83

1600HLCB6.76-14、1600HLCQ6.76-14型混流泵工作性能表

葉片安裝角度	流量Q		揚程H （m）	轉速n （r/min）	功率P（kW）		效率η （%）	葉輪轉動中心 直徑（mm）
	（m3/h）	（L/S）			軸功率	配用功率
-4°	15559 18709 21323	4322 5197 5923	17.4 13.9 10.7	370	893.7 827.4 725.9	1000	82.5 85.6 85.6	1328.2
-2°	17856 22446 24336	4960 6235 6760	17.6 13.1 9.8		1023.7 919.4 778.8	1250	83.6 87.1 83.4
0°	22392 24350 26705	6220 6764 7418	16 13.9 10.4		1134.5 1053.4 911.3		86 87.5 83
+2°	22507 25610 27677	6252 7114 7688	18.7 16.5 14.1		1346.9 1321.2 1233	1600	85.1 87.1 86.2
