HWZ型直聯式混流泵產品詳細說明：

1、概述：
HWZ型為單級單吸懸臂直聯式混流泵。具有HW型泵的所有優點，而且具有同軸性好，效率更高，使用更方便，重量更輕等優點。

2、適用范圍：
HWZ系列泵適用于溫度不超過80℃輸送清水以及物理、化學性質類似于水的液體，濃度不超過5%的紙漿或PH=3~10、纖維長度小于80mm的液體。廣泛用于工廠、礦山、農業排灌、工業廢水和城市給排水。特別適宜于空間較小，要求工作環境較高的地方。

3、性能范圍：
流量150~900m3/h揚程3~12m
進口直徑150~300mm配套功率4~30kw

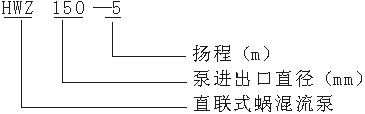

4、型號說明：



5、材質說明：

	清 水 型	紙 漿 型	污水型
泵體	HT200	HT250、ZG1Cr18Ni9Ti	根據溶液的PH值不同而定
葉輪	HT200	球目鑄鐵、HT250、ZG1Cr18Ni9Ti
軸	45#	45#、2Cr13
泵蓋	HT200	HT250、ZG1Cr18Ni9Ti
密封	填料密封	填料密封或機械密封	填料密封

6、HWZ型直聯式混流泵工作性能參數表

型 號	額 定 性 能					功率
	流量 Q（m3/h）	揚程 H（m）	轉速 n/（rpm）	效率 （%）	汽蝕 余量 (m)	軸功率 (kw)	配用功率 (kw) 與電機型號
150HWZ-5	180	5	1450	82	3	2.99	4KW-4電機
150HWZ-12	180	12.5	1450	82	5.5	7.47	11KW-4電機
200HWZ-3	360	3	970	80	4	3.8	4KW-6電機
200HWZ-5	360	5	1450	80	5	5.85	7.5KW-4電機
200HWZ-8	450	8	1450	83.5	5	11.5	15KW-4電機
250HWZ-5	540	5	970	82	5	8.97	11KW-6電機
250HWZ-10	500	10	1450	80	6	19.5	22KW-4電機
300HWZ-4	720	4	730	82	4	9.6	11KW-8電機
300HW Z -8	900	8	970	84	5	23.1	30KW-6電機

型 號	A	B	C	D	E	H	H1	L	L1	L2	K	M	R
150HWZ-5	Φ225	8-Φ 16	400	165	400	475	287	880	610	120	185	235	300
150HWZ-12			443	125	605	535	295	1010	830	95	215		395
200HWZ-3	Φ280	8-Φ17.5	455	190	515	585	350	1020	850	90	205	320	400
200HWZ-5
200HWZ-8					650
250HWZ-5	Φ335	12-Φ18	532	205		760	485	1260	855	210	315	380	600
250HWZ-10					710
300HWZ-4	Φ395	12-Φ20	617	280		885	435	1650	1090	280	360	460	530
300HWZ-8					845
