S-400型開關電源產品詳細說明：

S-400型開關電源

型號 性能	S-400-7	S-400-9	S-400-12	S-400-13.8	S-400-24	S-400-48
直流輸出電壓	7V	9V	12V	13.8V	24V	48V
輸出電壓容差(注2)	±1%	±1%	±1%	±1%	±1%	±1%
額定輸出電流	55A	43A	33A	29A	17A	8.3A
輸出電流范圍	0-55A	0-43A	0-33A	0-29A	0-17A	0-8.3A
紋波及噪音(注3)	240mVp-p	240mVp-p	240mVp-p	240mVp-p	240mVp-p	300mVp-p
進線穩定度(注4)	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
負載穩定度(注5)	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
直流輸出功率	385W	387W	396W	400W	400W	400W
效率	84%	84%	83%	85.5%	86.5%	87%
直流電壓可調范圍	±10%	±10%	±10%	±10%	±10%	±10%
輸入電壓范圍	900～132VAC/180～264VAC 選擇 47～63Hz;254～370VDC
輸入電流	5.6A/115V 2.8A/230V
沖擊電流	30A/115V 60A/230V
漏電流	< 3.5mA/240VAC
過載保護	115%～135% 切斷輸出　復位:自動恢復
過電壓保護	13.8-16.2V	15.5-18.2V	18-21V	27.6-32.4V	31-36.5V	57.6-67.2V
高溫保護	RTH1 or RTH2>=50℃ FAN ON,<=45℃ FAN OFF,>=70℃ 切斷輸出
溫度系數	±0.03%/℃(0～50℃)
啟動、上升、保持時間	1.5s,50ms,20ms
抗震性	10～500Hz,2G 10min./1周期,時長60分,各軸
耐壓性	輸入輸出間:3KVAC,輸入與外殼:1.5KVAC,輸出與外殼:0.5KVAC
隔離電阻	輸入輸出間,輸入與外殼,輸出與外殼:500VDC/100MΩ
工作溫度、濕度	-10℃～+45℃,20%～90%RH
存儲溫度、溫度	-20℃～+85℃,10%～95%RH

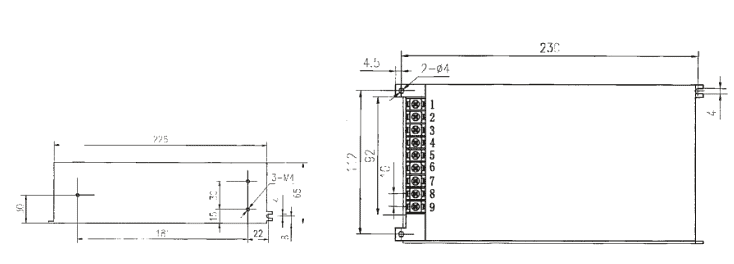

外形尺寸	226*125*65mm
重量	2.3Kg
安全標準	UL1950,EN60950
EMC標準	EN55022,EN55024,EN61000,IEC1000-4.2,3,4,5,6,8,11,IEC1000-3-2
其它性能	……

注：
1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%。
6、C3,4 必須拆除
