產品名稱： | S-320型開關電源 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 變電設備 -- 開關電源 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
|
| ||||||||||
|
型號 性能 |
S-320-5 | S-320-7.5 | S-320-12 | S-320-13.5 | S-320-15 | S-320-24 | S-320-27 | S-320-48 | ||
| 直流輸出電壓 | 5V | 7.5V | 12V | 13.5V | 15V | 24V | 27V | 48V | ||
| 輸出電壓容差(注2) | ±2% | ±2% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ||
| 額定輸出電流 | 50A | 36A | 25A | 22A | 20A | 12.5A | 11A | 6.5A | ||
| 輸出電流范圍 | 0-50A | 0-36A | 0-25A | 0-22A | 0-20A | 0-12.5A | 0-11A | 0-6.5A | ||
| 紋波及噪音(注3) | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 240mVp-p | ||
| 進線穩定度(注4) | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||
| 負載穩定度(注5) | ±1% | ±1% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||
| 直流輸出功率 | 250W | 270W | 300W | 297W | 300W | 300W | 297W | 312W | ||
| 效率 | 77% | 80% | 82% | 83% | 84% | 86% | 86% | 87% | ||
| 直流電壓可調范圍 | 4.5-5.7V | 6-9V | 10-13.2V | 12-15V | 13.5-18V | 20-26.4V | 26-32V | 41-56V | ||
| 輸入電壓范圍 | 100～120VAC/200～240VAC 由開關選擇 47～63Hz;248～370VDC | |||||||||
| 輸入電流 | 6A/115V 3.5A/230V | |||||||||
| 沖擊電流 | 20A/115V 40A/230V | |||||||||
| 漏電流 | < 3.5mA/240VAC | |||||||||
| 過載保護 |
115%～135% 切斷輸出 復位:自動恢復 | |||||||||
| 過電壓保護 | 5.75-6.75V | 9.4-10.9V | 13.8-16.2V | 15.5-18.2V | 18-21V | 27.6-32.4V | 33.7-39.2V | 57.6-67V | ||
| 高溫保護 | RTH1>=65℃ FAN ON.<=55℃ FAN OFF.>=70℃ 切斷輸出(5～15V) | |||||||||
| 溫度系數 | ±0.03%/℃(0～50℃) | |||||||||
| 啟動、上升、保持時間 | 2s,20ms,20ms | |||||||||
| 抗震性 | 10～500Hz,2G 10min./1周期,時長60分,各軸 | |||||||||
| 耐壓性 |
輸入輸出間:3KVAC,輸入與外殼:1.5KVAC,輸出與外殼:0.5KVAC | |||||||||
| 隔離電阻 | 輸入輸出間,輸入與外殼,輸出與外殼:500VDC/100MΩ | |||||||||
| 工作溫度、濕度 | -10℃～+50℃，20%～90%RH | |||||||||
| 存儲溫度、溫度 | -20℃～+85℃,10%～95%RH | |||||||||

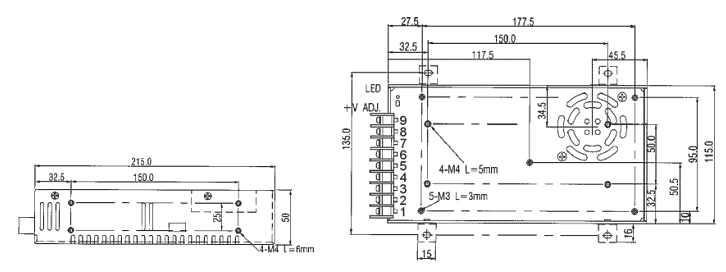

| 外形尺寸 | 215*115*50mm | |||||||||
| 重量 | 1.15Kg | |||||||||
| 安全標準 | UL1950,EN60950 | |||||||||
| EMC標準 | EN55022,EN55024,EN61000 | |||||||||
| 其它性能 | …… | |||||||||
| 注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。 2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。 3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。 4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。 5、負載穩定度測試：負載從0%到100%。 6、C3,4,41必須拆除 | ||||||||||
