一、產品綜述

PK9016模塊是一智能型電壓采集模塊,可測量12路直流信號,其輸出為RS-485總線方式.MODBUS-RTU,ASCII碼兩種通訊協議可選擇.其ASCII碼指令集兼容于NuDAM、ADAM等模塊，可與其他廠家的控制模塊掛在同一485總線上， 便于計算機編程。

二、PK9016模擬量輸入模塊主要技術參數

輸入范圍--- 直流信號: 0~10V
信號處理--- 16位A/D采樣；采樣速率: 3000次采樣/S。
每通道0.1秒，12通道循環測量
輸出接口--- RS-485： 二線制、通訊距離：1200米、±15KV ESD保護
通訊協議--- MODBUS-RTU,ASCII碼 二種協議可選擇
波特率--- 1200、2400、4800、9600、19.2K bps,波特率和模塊地址可軟件設置
精度等級--- 0.2級
隔離耐壓--- 1000VDC
供電電源--- +8~30VDC,功耗<0.5W
工作溫度--- -20~75℃
存貯條件--- -20℃～+80℃（RH:5%～95%不結露）

儀表規格--- 外形尺寸: 122mm * 70mm * 43mm
安裝方式:DIN導軌卡裝

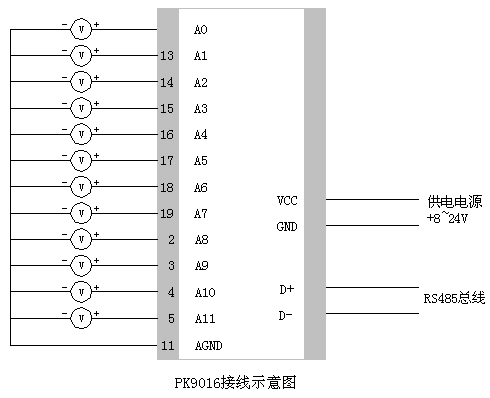

三、典型接線示意圖

四、外形尺寸
